<1> 클라우드 네트워크 설계가 필요한 이유?

1. 네트워크 설계는 클라우드 도입시 필수 항목 이다.

• 필수 항목이다.

• 하이브리드 클라우드 , 멀티 클라우드 , 온프레미스 데이터 센터, 오피스간 통신시 네트워크 설계가 필요하다.

2. ISMS-P, 전자금융 거래법을 충족 시키려면 필수 요소이다

• 내부 통신, 안정적인 네트워크 구성은 필수 항목이다.

3. 초기 잘못 구축하면 변경하기 힘들다.

• (예) 데이터 센터와 클라우드간 통신이 불가한 경우도 생긴다.

<2> 클라우드 네트워크 설계하기

사용 네트워크 IP 블럭이 중복되지 않도록 해야 한다

• (예) 데이터 센터, 클라우드, 오피스간 네트워크 IP블럭이 중복되지 않아야 한다.

<3> 클라우드 네트워크 구축하는 법

1. 사용 가능한 사설 IP 블럭

10.0.0.0 - 10.255.255.255 (10/8 prefix)

172.16.0.0 - 172.31.255.255 (172.16/12 prefix)

192.168.0.0 - 192.158.255.255 (192.168/16 prefix)

2. 크게 IP 범위를 정하자

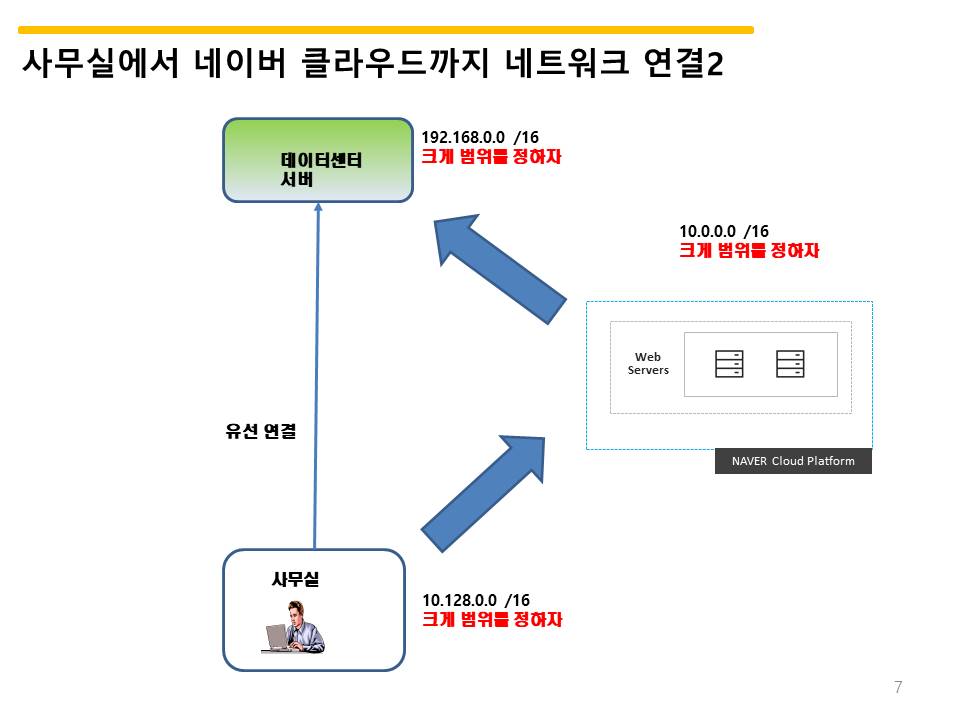

예) 사무실에서 네이버클라우드까지 네트워크 연결

192.168.0.0/16

10.0.0.0/16

10.128.0.0/16

그림1

<4> 클라우드에서 보안 네트워크 구성하기

1. 클라우드에 크게 IP 범위를 정하기

• 보안 네트워크로 구성해야 한다.

• ISMS, 전자 금융거래법에서는 안전한 네트워크 구성이 필수이다.


2.정책적으로 할당할 네트워크를 정한다.

일반적으로 /20 정도면 1개 서비스를 운영하는데 큰 이슈는 없다.

/20 이면 C-Class 16개 이다.

계정당 /20으로 나누는 것으로 정책을 정한다.10.0.0.0 /20 = C-Class 16개

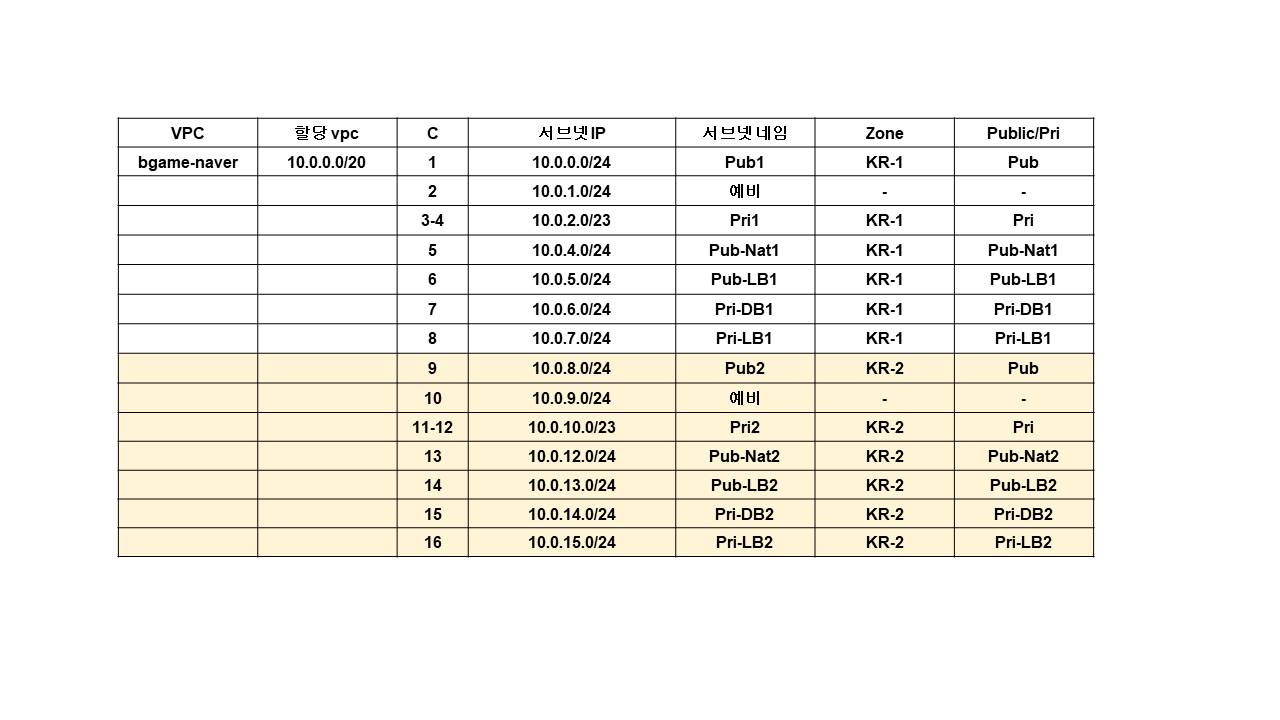

예) 아래는 네이버 클라우드 서브넷 - 쿠버네티스 사용 가능한 네트워크

AZ1 (메인 데이터 센터)

10.0.0.0 /24 - Public Subnet1

10.0.1.0 /24 - 예비

10.0.2.0 /23 - Private Subnet

10.0.4.0 /24 - Public NAT1 Subnet

10.0.5.0 /24 - Public LB1 Subnet

10.0.6.0 /24 - Private DB1 Subnet

10.0.7.0 /24 - Private LB1 Subnet

AZ2 (백업 데이터 센터)

10.0.8.0 /24

10.0.9.0 /24

10.0.10.0 /23

10.0.12.0 /24

10.0.13.0 /24

10.0.14.0 /24

10.0.15.0 /24

<5> 정리

클라우드 도입이 많아지고 있다.

법적인 요건으로 안정적인 네트워크 구축이 필수이다.

안정적인 네트워크 구축은 다음과 같이 해야 한다.

1. 데이터센터,클라우드,오피스간 사설 네트워크 블럭은 서로 중복되지 않도록 구축해야 한다.

2. 각 사이트는 사설IP범위 내에서 충분한 블럭으로 범위를 크게 할당 해야 한다.

3. 클라우드의 경우 /20 정도의 개별 서비스 네트워크를 할당해 안정적이고 보안에 이슈가 없는 네트워크로 구축 한다.

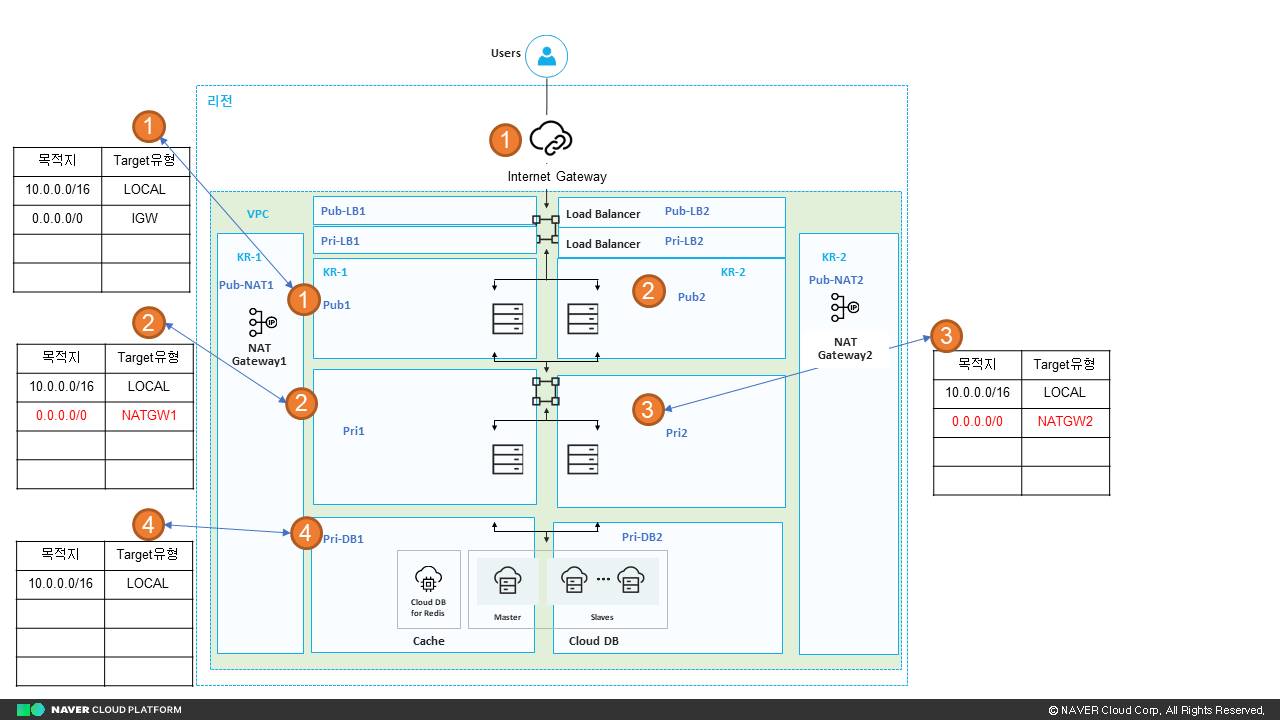

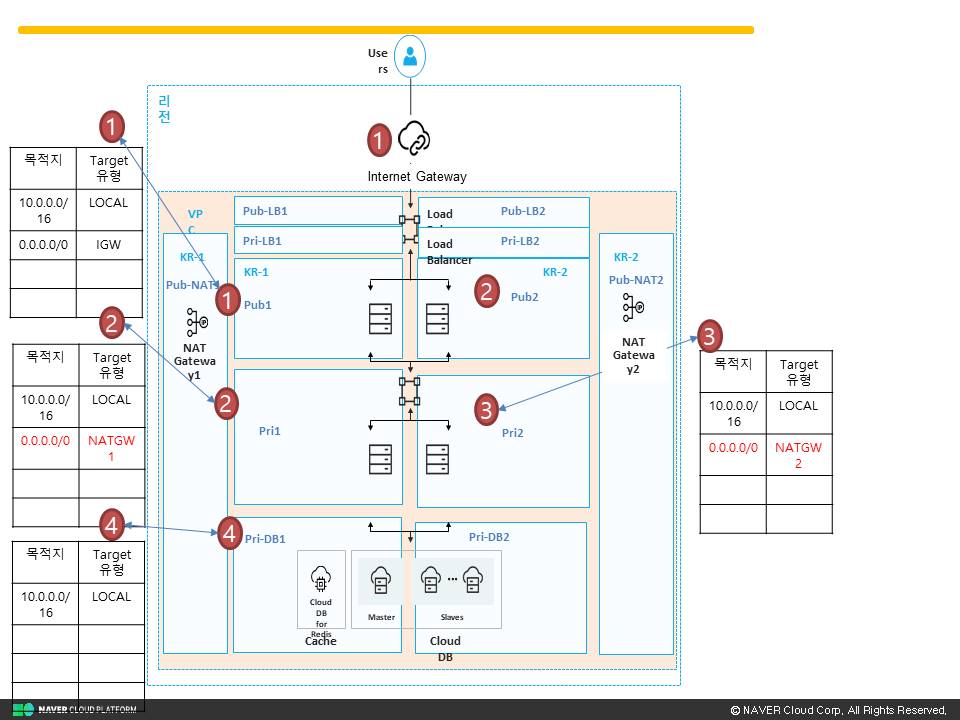

4. 클라우드의 경우 3티어로 구축할 경우 Public Subnet , Private Subnet, Private DB Subnet 으로 구성한다.

감사합니다.
