안녕하세요, dragonpipe입니다.

이 번에는 AKS(Azure Kubernetes Service) 상용 서비스에 적용한 후기 네 번째 내용으로,

k8s 환경에서 파일을 영구적으로 저장할 수 있게 해주는 Volume(PV/PVC)에 대해 소개드리려고 합니다.

K8S 환경에서의 Volume

쿠버네티스에서는 왜 외부 볼륨을 사용해야 할까요?

쿠버네티스에서는 모든 어플리케이션이 파드안에 컨테이너로 실행되는데요.

컨테이너는 언제라도 사라질 수 있기 때문에 컨테이너가 사라지면 당연히 내부 볼륨도 없어지고 그럴 경우 소중한 데이터를 잃어 버릴 수 있습니다.

따라서 쿠버네티스는 외부 볼륨을 사용해야 하는데요.

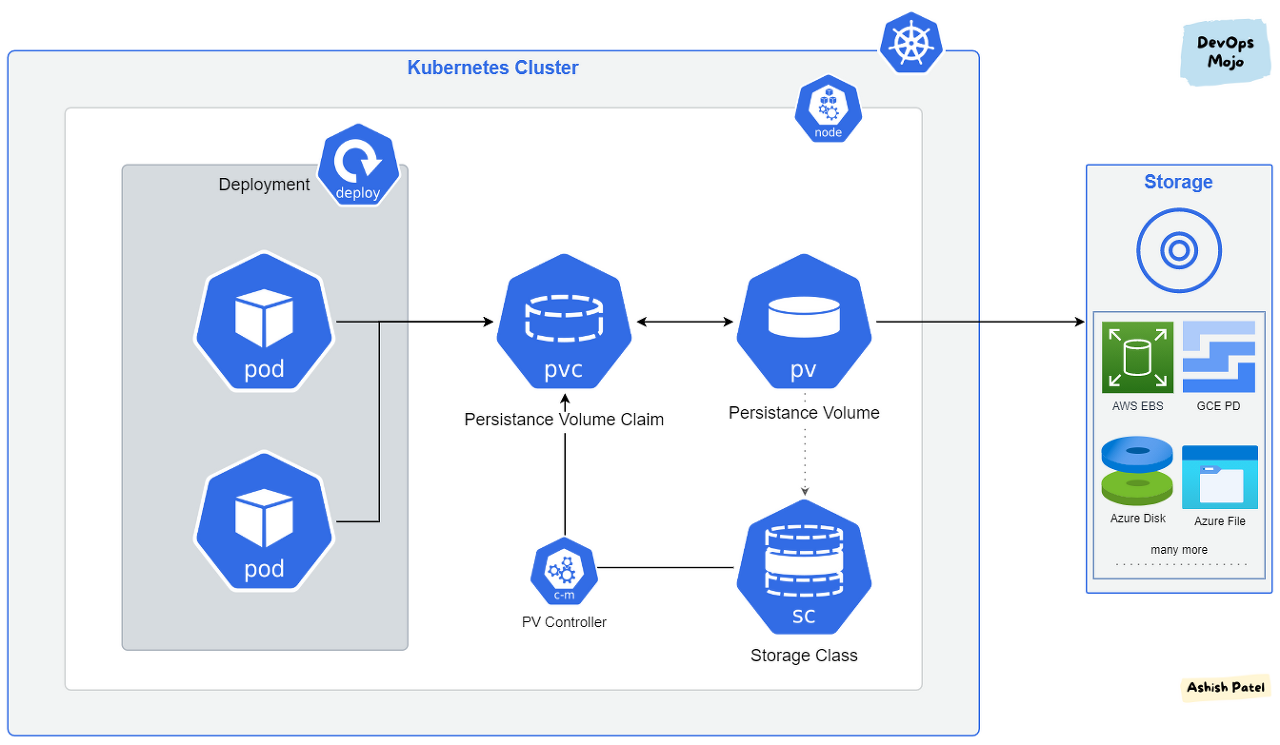

보통 아래 이미지와 같이 PV와 PVC를 사용하여 구성합니다.

간략히 구조를 설명드리자면

1) 필요한 파일 스토리지를 생성하고

2) PV로 정적 프로비저닝한 뒤

3) PVC로 동적 프로비저닝하여

4) 컨테이너에서 Volume형태로 mount해서 사용합니다.

그렇다면 쿠버네티스 환경에서는 왜 PV/PVC 리소스가 필요할까요?

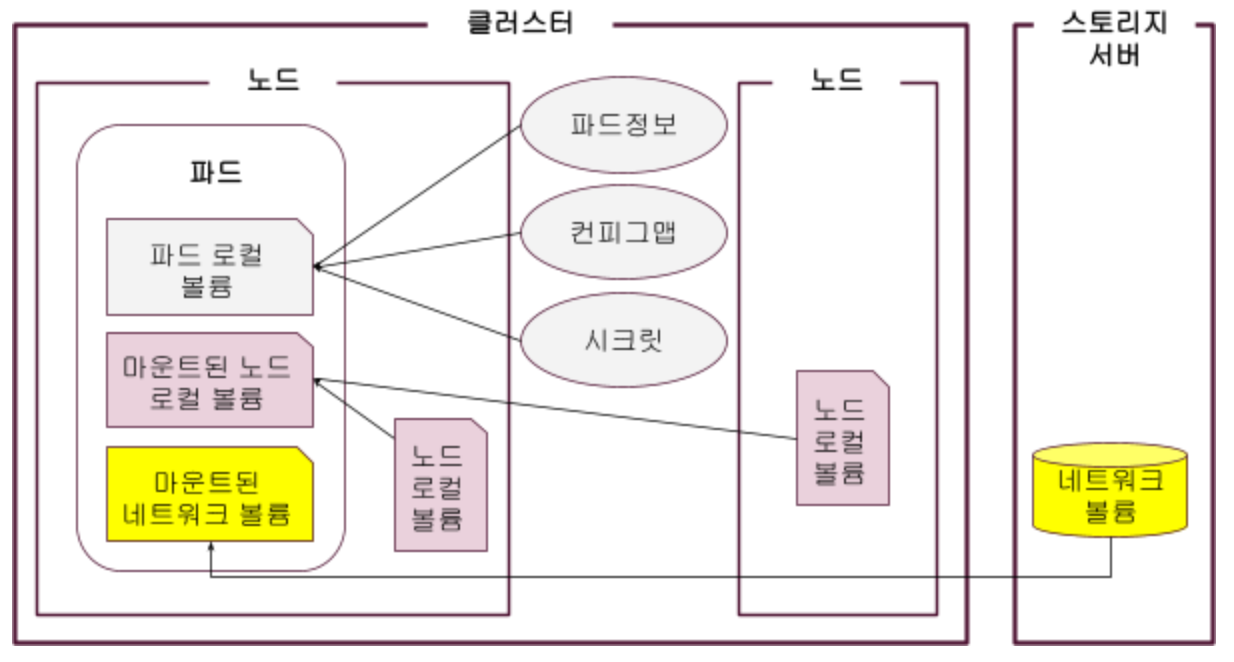

이 질문에 답을 하기 위해선 어떻게 파드가 볼륨을 사용하는지 알아야 하는데요.

파드는 파드내에 볼륨을 ‘마운트'함으로써 어떤 유형의 볼륨이든 상관 없이 마치 파드 내부의 파일 시스템인것처럼 사용 가능하게 합니다.

하지만 위 아키텍처의 치명적인 문제가 있는데요. 바로 쿠버네티스와 스토리지 인프라스트럭처가 Tightly Coupled 된다는 점 입니다.

강결합으로 인해 스토리지 제품의 변화나 스토리지 서버의 변화가 파드에 직접적인 영향을 미치게 되는데요.

예를 들어 ‘nfs’라는 네트워크 볼륨을 파드에 마운트 하려면 nfs 서버의 IP나 호스트를 지정해야 하는데 nfs서버의 IP가 변경되면 서비스에 문제가 발생할 수 있습니다.

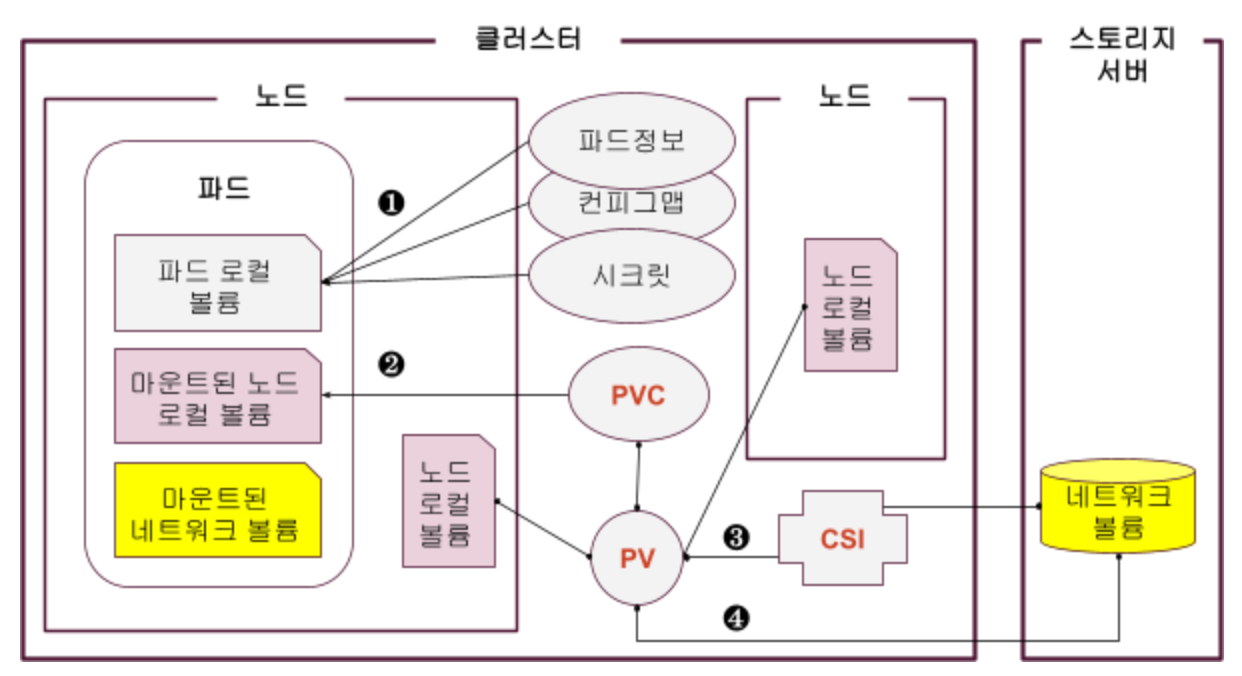

이 문제를 해결하기 위해 쿠버네티스와 인프라스트럭처를 Loosly Coupled한 구조로 구성해야 하는데요.

퍼시스턴트 볼륨PV(Persistent Volume)과 퍼시스턴트 볼륨 클레임PVC(Persistent Volume Claim)

그리고 CSI(Container Storage Interface)가 중계자 역할을 해줌으로써 느슨한 결합을 가능하게 합니다.

참고자료 : https://happycloud-lee.tistory.com/256

AKS에서 PV/PVC 설정하는 방법

그럼 이제 본격적으로 AKS(Azure Kubernetes Service)에서 PV/PVC를 어떻게 사용하였는지 알아보겠습니다.

1. Secret 생성

우선 File Storage는 필요하신 유형으로 생성해주시면 됩니다.

Azure에서 File Storage의 종류와 생성하는 방법은 Azure의 공식 문서를 참고해주시길 바랍니다.

https://learn.microsoft.com/ko-kr/azure/storage/common/storage-account-create?tabs=azure-portal

Azure File Storage 생성이 완료되었으면 이제 k8s와 연결하면 되는데요.

연결하기 위해서는 인증 정보가 필요하고 k8s에서는 이 인증 정보를 Secret으로 관리합니다.

이 Secret을 생성하는 방법을 알아보겠습니다.

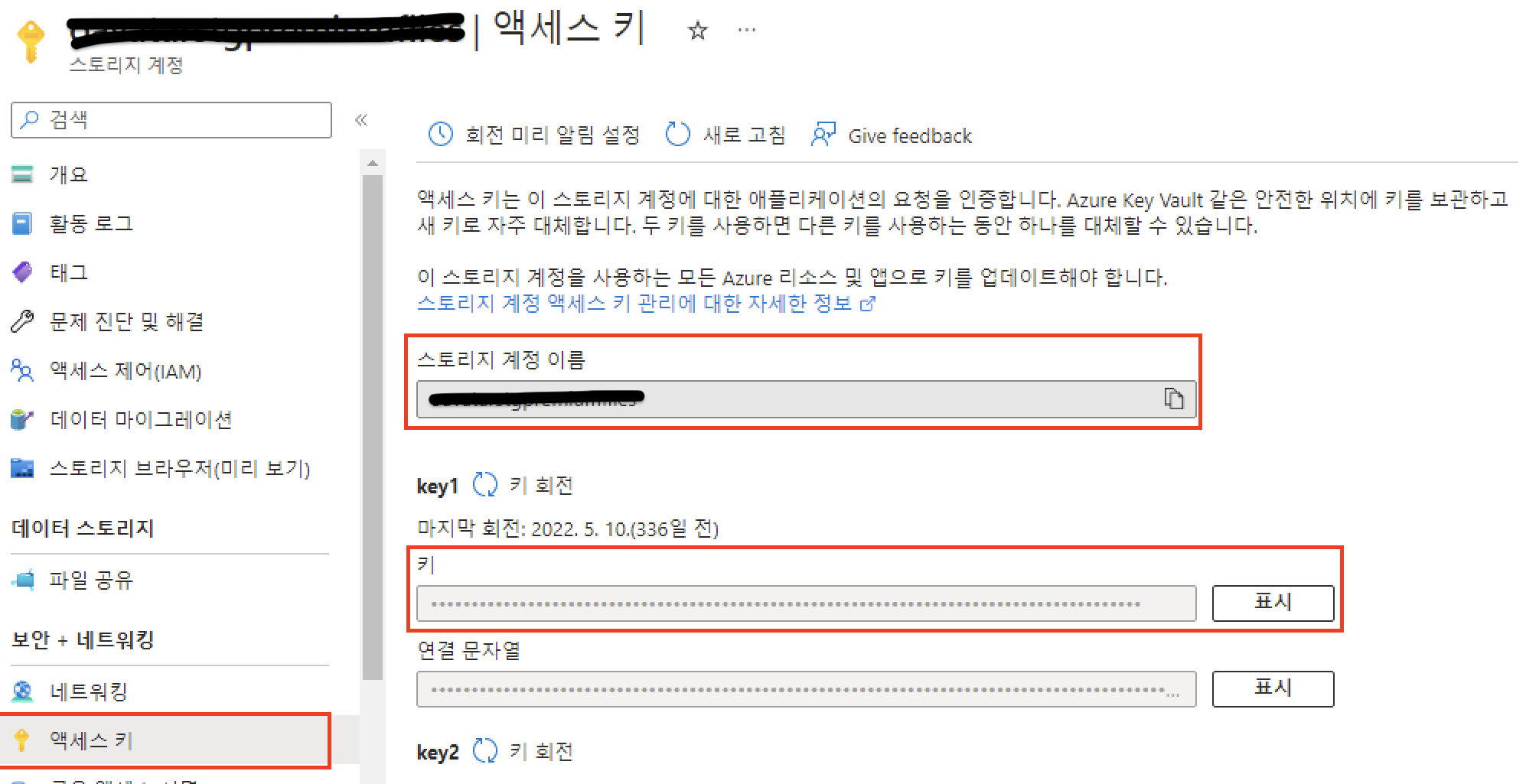

1. 인증 정보 조회: Azure 포탈 > 스토리지 계정 > 액세스 키(access key) 탭에서 확인 가능




2. Secret 생성 명령어 실행

   • $AKS_PERS_STORAGE_ACCOUNT_NAME : azure 포탈에서 '스토리지 계정 이름' 입력

   • $STORAGE_KEY : azure 포탈에서 '키' 값 복사 후 입력

   • namespace : PVC가 사용하려면 해당 namespace에 secret을 생성해야 함

   kubectl create secret generic {secret명} --from-literal=azurestorageaccountname=$AKS_PERS_STORAGE_ACCOUNT_NAME --from-literal=azurestorageaccountkey=$STORAGE_KEY -n {namespace명}

2. StorageClass(SC) 생성 : 스토리지 유형을 정의해주는 오브젝트

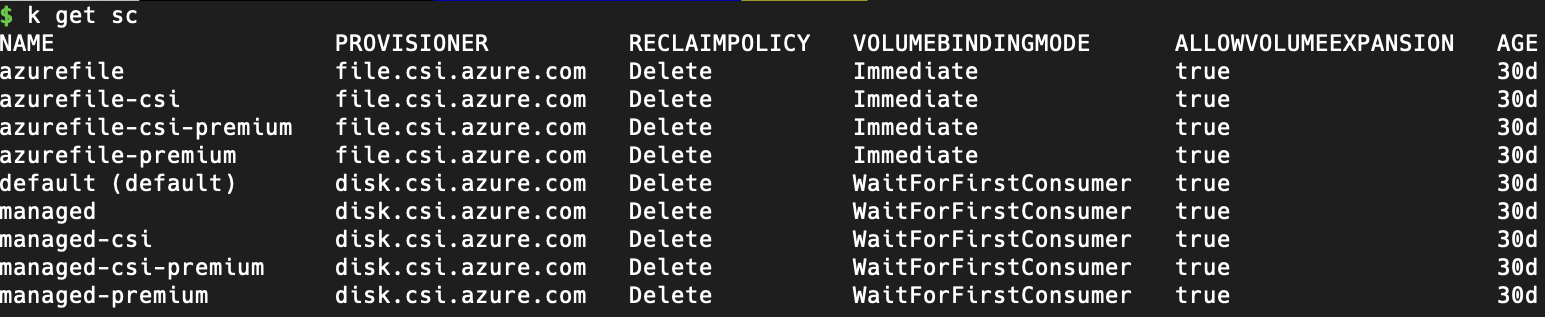

AKS Cluster 생성 시 기본 스토리지 유형에 대한 Storage Class는 미리 생성되어 있어서 만약 기본 스토리지 유형을 사용할 경우 별도로 SC를 추가하지 않으셔도 됩니다.

'-premium'으로 끝나는 스토리지 유형은 PREMIUM_LRS를 사용합니다.

따라서 만약 파일 스토리지가 Premium_LRS일 경우에는 '-premium'으로 끝나는 스토리지 유형을 사용하는 것을 권장합니다.

물론 premium으로 설정하여도 파일 스토리지가 standard_LRS일 경우 standard의 성능으로 사용 가능합니다.

만약 기본 FileStorage(예: NAS)가 아닌 BlobStorage를 mount해야 할 경우에는 SC를 추가해주어야 합니다.

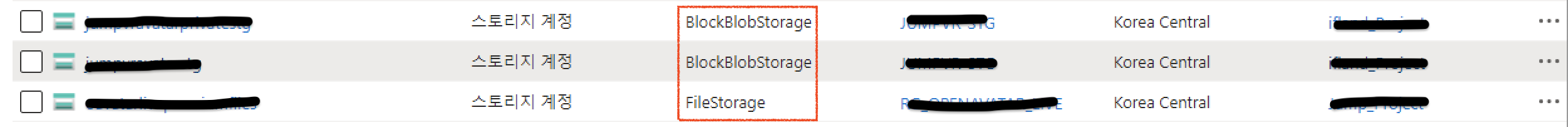

Azure 포탈에서 연결하려는 스토리지 계정이 FileStorage인지 BlobStorage인지 확인하는 방법은 아래와 같습니다.

Blob storage 관련 스토리지 클래스를 생성하기 위해서는 aks에 Blob storage 관련 driver를 활성화하여 합니다.

Azure 포탈에서 az 명령어를 통해 가능하며 방법은 아래와 같습니다.

1. 구독 계정 설정 (AKS가 포함되어 있는 구독계정으로 설정 후 enable 명령어 실행해야 함. 설정하지 않으면 resource not found 에러가 발생)

   #구독 계정 리스트 조회
   az account list --output table

   #구독 계정 변경
   az account set --subscription <SubscriptionId>

2. --enable-blob-driver 명령으로 blob 관련 driver가 활성화 되도록 변경

   az aks update --enable-blob-driver -n myAKSCluster -g myResourceGroup

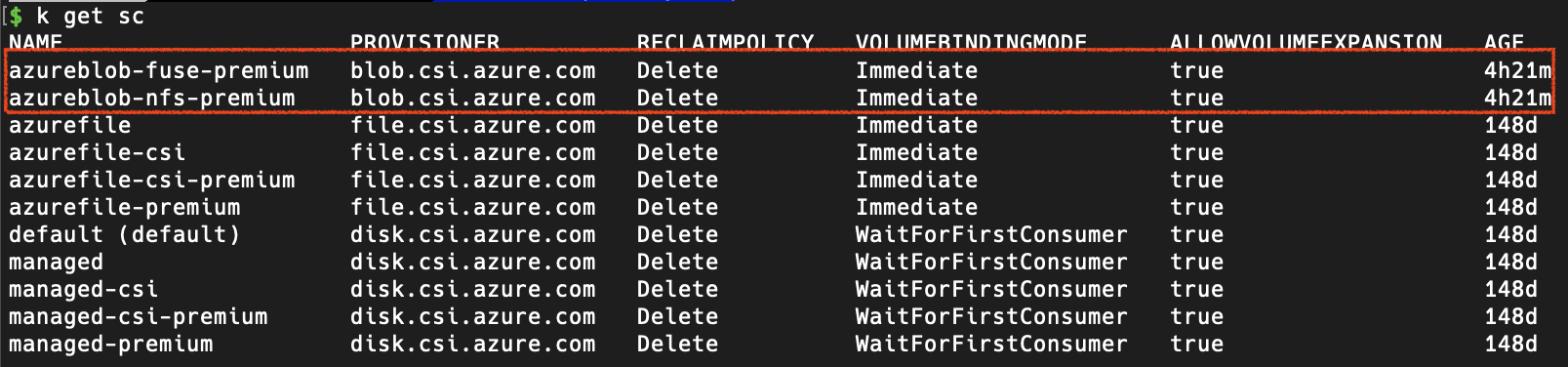

3. BlobStorage 관련 스토리지클래스(SC)가 추가되었는지 확인


3. PersistentVolume(PV) 생성

이제 PV(Persistent Volume)을 생성해보겠습니다.

1. pv.yaml 파일 작성

   • capacity.storage : 최대 얼마만큼 사용할 지 결정 (PV는 정적 프로비저닝 이므로 한 번 결정하면 변경 불가, 변경 필요 시 삭제하고 다시 만들어야 함)

   • accessMode : 아래 옵션 중 요건에 맞게 선택

     1. ReadWriteOnce(RWO) : 하나의 노드가 볼륨을 Read/Write 가능하도록 마운트

     2. ReadOnlyMany(ROX) : 여러개의 노드가 Read 전용으로 사용하도록 마운트

     3. ReadWriteMany(RWX) : 여러개의 노드가 Read/Write 가능하도록 마운트

   • storageClassName : 사용할 StorageClass 이름 입력

   • azureFile 설정

     • secretName : 생성한 secret 이름 입력

     • shareName : azure file 스토리지의 path 입력 (저장 혹은 파일을 읽을 경로 입력)

   kind: PersistentVolume
   apiVersion: v1
   metadata:
     name: {pv명}
   spec:
     capacity:
       storage: 10Gi
     accessModes:
       - ReadOnlyMany
     persistentVolumeReclaimPolicy: Retain
     storageClassName: azurefile-csi # storage kind by azure files
     mountOptions:
       - dir_mode=0777
       - file_mode=0777
       - uid=1000
       - gid=1000
       - mfsymlinks
       - nobrl
     azureFile:
       secretName: azure-secret-oavatarstg # secret to connect azure preminum files
       shareName: {filepath}  # azure files' path
       readOnly: true  # to read

2. FileStorage가 아닌 BlobStorage를 PV로 프로비저닝 하고 싶은 경우

   • storageClassName: azureblob-fuse-premium로 설정

   • azureblob-fuse-premium을 사용하는 이유: azureblob-nfs-premium을 사용할 경우 secret을 이용하지 못하고 resource group과 container name을 명시해서 사용해야 함 (보안에 취약)

     azureblob-fuse-premium을 사용하면 스토리지 access key와 계정 name을 사용하여 secret을 만들어서 사용할 수 있어 보안에 유리

   • volumeHandle은 클러스터 내에서 해당 볼륨을 구분하기 위한 ID로 사용자가 자유롭게 정의

   • volumeAttributes.containerName은 컨테이너 이름

   • nodeStageSecretRef.name은 미리 만들어 놓은 시크릿 이름

   apiVersion: v1
   kind: PersistentVolume
   metadata:
     annotations:
       pv.kubernetes.io/provisioned-by: blob.csi.azure.com
     name: {pv명}
   spec:
     capacity:
       storage: 10Gi
     accessModes:
       - ReadWriteMany
     persistentVolumeReclaimPolicy: Retain  # If set as "Delete" container would be removed after pvc deletion
     storageClassName: azureblob-fuse-premium
     mountOptions:
       - -o allow_other
       - --file-cache-timeout-in-seconds=120
     csi:
       driver: blob.csi.azure.com
       readOnly: false
       # volumeid has to be unique for every identical storage blob container in the cluster
       # character `#` is reserved for internal use and cannot be used in volumehandle
       volumeHandle: {자유롭게 정의}
       volumeAttributes:
         containerName: {container명}
       nodeStageSecretRef:
         name: {사용하고자 하는 secret명}
         namespace: {namespace명}

3. kubectl로 PV 생성 및 확인

   • PV 생성 : k apply -f pv.yaml

   • PV 확인 : k get pv

4. PersistentVolumeClaim(PVC) 생성

이 번에는 PVC(Persistent Volume Claim)을 생성해보겠습니다.

1. pvc.yaml 파일 작성

   • namespace : pvc를 적용할 pod의 namespace 입력 (없으면 PVC를 찾지 못하므로 반드시 입력)

   • accessModes : access 모드 설정

   • storageClassName : 스토리지 유형(SC) 입력

   • requests.storage : PVC가 얼마만큼 사용할지 용량 입력 (PV의 capacity보다 크면 안됨)

   kind: PersistentVolumeClaim
   apiVersion: v1
   metadata:
     name: {pvc명} # pvc naming
     namespace: {pod명} # pod's namespace
   spec:
     accessModes:
       - ReadOnlyMany  # access mode
     storageClassName: azurefile-csi # created by AKS
     resources:
       requests:
         storage: 1Gi

2. 기본 FileStorage가 아닌 BlobStorage를 PVC로 프로비저닝 하고 싶은 경우

   • storageClassName: azureblob-fuse-premium로 설정 필요

   kind: PersistentVolumeClaim
   apiVersion: v1
   metadata:
     name: {pvc명} # pvc naming
     namespace: {namespace명}
   spec:
     accessModes:
       - ReadWriteMany  # access mode
     storageClassName: azureblob-fuse-premium # created by AKS
     volumeName: {사용하고자 하는 pv명}
     resources:
       requests:
         storage: 10Gi

3. kubectl로 PVC 생성 및 확인

   • PVC 생성 : k apply -f pvc.yaml

   • PVC 확인 : k get pvc -n {namespace명}

5. POD에 PVC Mount

마지막으로 pod에 생성한 PVC를 volume으로 mount하는 방법을 알아보겠습니다.

1. deployment.yaml에 volume mount 설정 추가

   • volumeMounts : containers 밑에 생성

     • name : 바깥 volumes의 name 중 일치하는 volume을 mount 하겠다는 의미로 volumes의 name과 일치하면 되고 자율적으로 네이밍 가능

     • mountPath : 컨테이너에서 mount 할 경로

   • volumes : containers와 같은 레벨에 생성

     • name : volumeMounts의 name과 일치해야 함

     • persistentVolumeClaim.claimName : pvc name 추가

   ...
     volumeMounts:
     - name: azurefile
       mountPath: {mount할 storage의 file path}
   volumes:
   - name: azurefile
     persistentVolumeCl
       claimName: {pvc명}
   ...

마치는 글

이 번 글에서는 파일을 영구적으로 저장할 수 있도록 도와주는 SC/PV/PVC 설정에 대해 알아보았습니다.

다음에는 k8s에서 로그를 통합적으로 관리 및 모니터링 해주는 여러 기술스택 중 EFK에 대해 공유드리겠습니다.

지금까지 긴 글을 읽어주셔서 감사합니다.
