이전 연구에서는 직접 수집한 데이터에 대해 데이터 분석 및 실내외 분류를 진행해보며 무선신호 데이터가 어떤 특성을 가지는지 알아보았습니다.

그렇다면 이제 실제 필드에서 수집되는 상용 데이터에 대해 분석하고 적용해보겠습니다.

그 전에 중간 발표 이후에 서울, 강원도, 인천 등 추가적으로 데이터를 수집하여 총 2,276개의 실내외 무선신호 데이터를 수집하였습니다.

1. T전화(상용 데이터) 소개

저희가 다루게 될 상용 데이터는 T전화 데이터입니다.

T전화는 기존의 전화를 거로 받고, 통화기록만 확인하는 기능뿐 아니라 휴대폰에 저장되어 있지 않은 기업/상점 등에 대한 전화번호, 위치, 인터넷 검색 결과 정보를 제공하며 스미싱, 스팸전화 정보를 확인할 수 있는 전화 서비스 입니다.

전국의 고객들이 스마트폰을 통해 T전화를 이용하면서 하루에 수집되는 무선신호 데이터만 해도 수 천 만건 이상이라고 합니다.

T전화의 경우 대규모의 데이터에다가 보안도 매우 중요한 데이터이기 때문에 함부로 저희가 접근할 수 없고 SKT측에서 제공하는 가상서버와 PySpark 환경에서 이용할 수 있습니다.

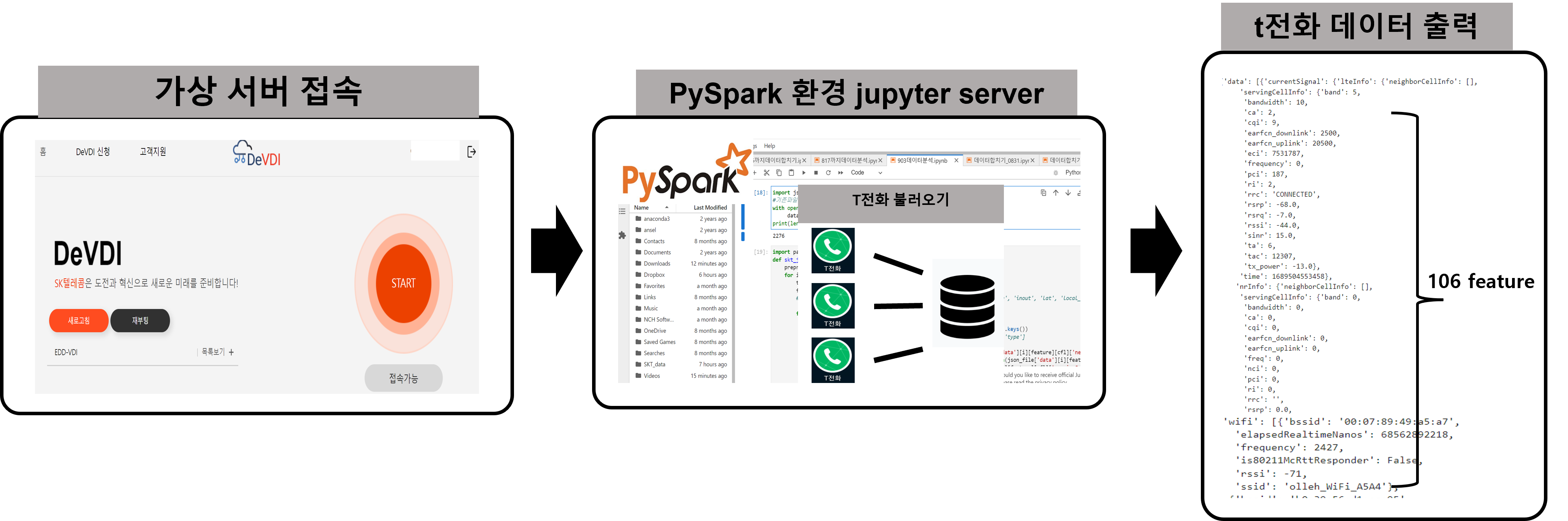

다음과 같은 과정을 통해 T전화 데이터를 열어보니 106개의 피처가 존재하는 데이터들을 확인할 수 있었습니다.

“band”, “cqi”, “rsrp” 등 수집 데이터와 동일한 피처 뿐만 아니라 T전화에만 존재하는 다양한 피처들도 확인할 수 있었습니다.

2. T전화 데이터 분석

2.1 정답 레이블 및 지역 정보의 부재

기존 수집 데이터와 다른 T전화의 큰 특징 중 하나는 실내외 정답 레이블과 지역 정보가 없다는 것입니다.

수집 데이터의 경우 저희가 직접 실내외 유무 및 수집한 지역정보를 직접 입력하였는데, 전국에서 들어오는 수많은 T전화 데이터에 대해서는 이것들을 직접 입력할 수가 없습니다.

2.2 WIFI 정보 빈약

T전화 데이터의 또 다른 특징 중 하나가 WIFI 정보의 부족함입니다.

앞선 수집 데이터에 대한 연구를 통해 실내외 분류 시 WIFI 피처들의 영향력이 큰 것을 확인할 수 있었는데, T전화 데이터 내 WIFI 정보가 수집 데이터에 비해 많이 빈약한 것을 확인할 수 있었습니다.

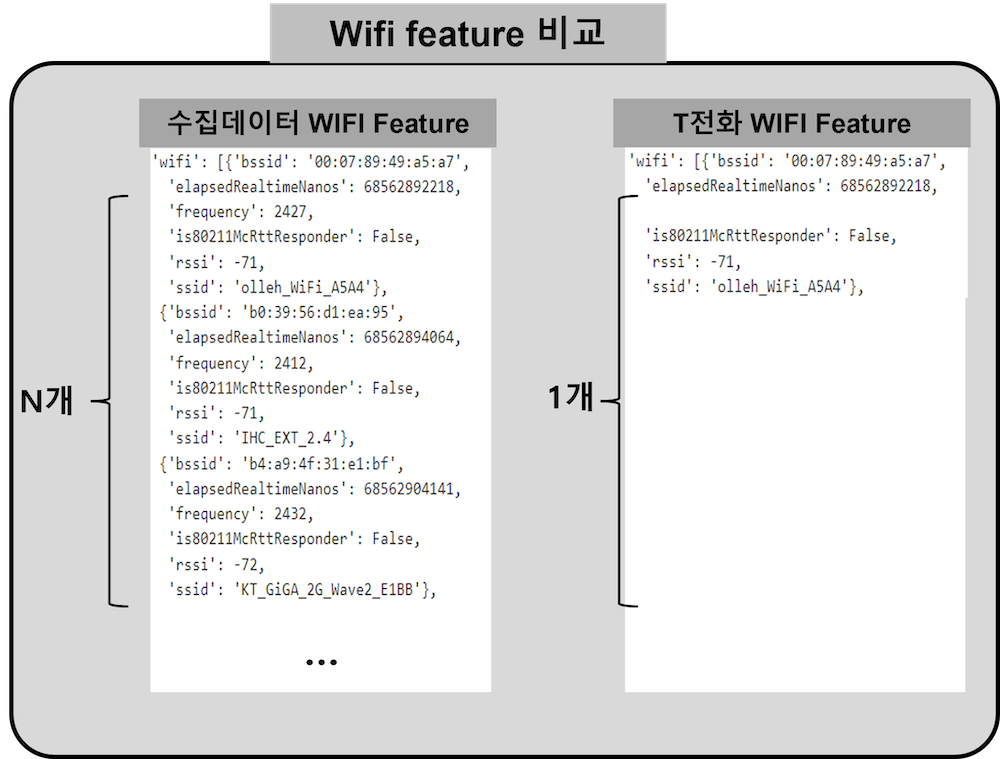

위 그림에는 수집 데이터와 T전화 데이터 내 WIFI 피처를 출력했을 때의 비교를 나타내었습니다.

수집 데이터의 경우 측정 당시 주변에 잡히는 N개의 WIFI 리스트들의 정보가 존재했는데 T전화의 경우 항상 1개의 WIFI 정보만이 수집된 것을 확인할 수 있었습니다.

기존 수집 데이터의 연구에서 실내외 분류 시, 주변 와이파이의 갯수를 의미했던 피처인 “wifi_count” 피처의 영향력이 가장 컸었는데

T전화 데이터에서는 이 피처를 이용할 수 없다는 것을 의미하게 됩니다.

또한 T전화에서는 wifi 정보 내 “wifi_frequency” 피처도 존재하지 않아 유일하게 wifi 내 이용할 수 있는 피처는 “wifi_rssi” 인데요,

“wifi_rssi”의 경우 값이 존재하지 않는 NaN값의 비율이 수집 데이터에 비해 높았습니다.

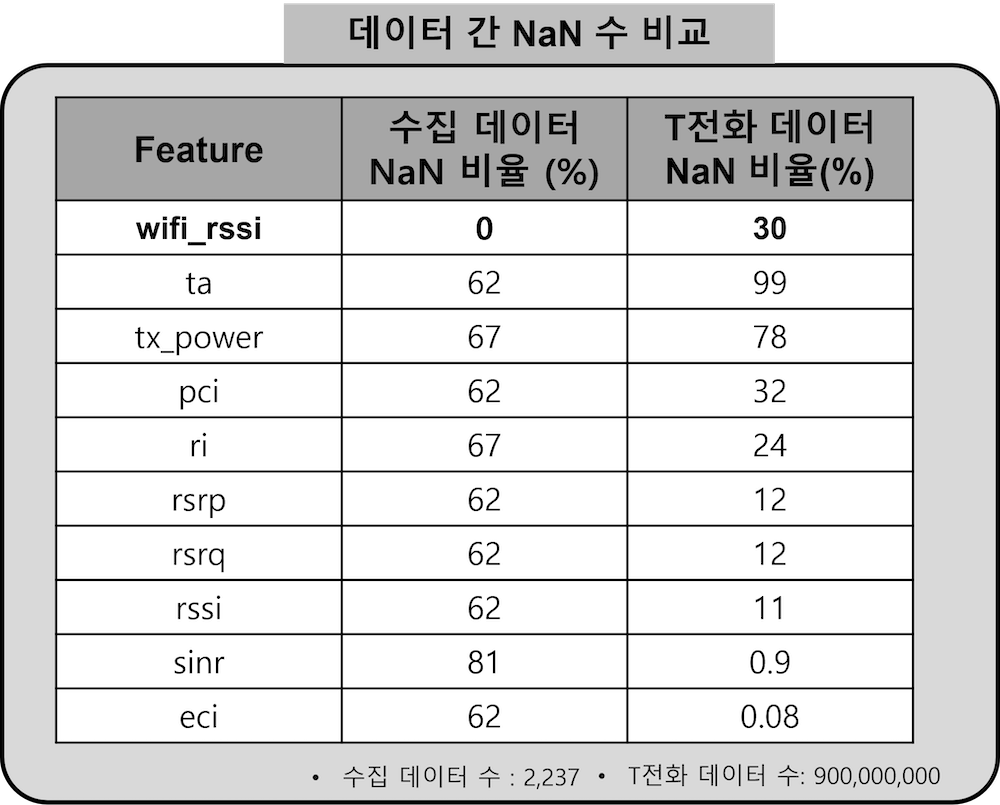

위 표 그림에서는 각 데이터 간 피처 별 NaN 비율을 퍼센트(%)로 나타내었습니다.

“wifi_rssi”의 경우 수집 데이터에서는 NaN값이 존재 하지 않았다면 T전화에서는 9억개의 데이터 중에서 30% 비율로 NaN 값이 존재하지 않았습니다.

수집 데이터의 경우 저희가 직접 신호를 수집하는 과정에서 무선 신호가 잘 잡히지 않는 상황도 고려하기 위해

바닷가, 산, 외딴 시골, 산책로 등을 방문하여 수집했는데도 불구하고 1개 이상의 WIFI가 존재했는데

T전화에서는 상당히 많은 비율로 WIFI 정보가 존재하지 않는 케이스를 확인할 수 있었네요.

WIFI 정보 외에도 주요 lte 피처에 대해서 NaN 비율이 많은 순으로 나타내었는데

lte의 “ta” 피처의 경우도 이전 분석에서 분류 시 영향도가 높게 나타났는데, T전화에서는 NaN 비율이 99%에 해당해서 거의 쓸 수 없다고 볼 수 있겠습니다.

그 외 “tx_power”, ‘pci’ 피처의 NaN비율이 높았고 “rsrp”, “rsrq”, “sinr”, ‘eci’ 등의 피처는 NaN비율이 수집 데이터에 비해 적은 것을 확인할 수 있었습니다.

2.3 데이터 분포 비교

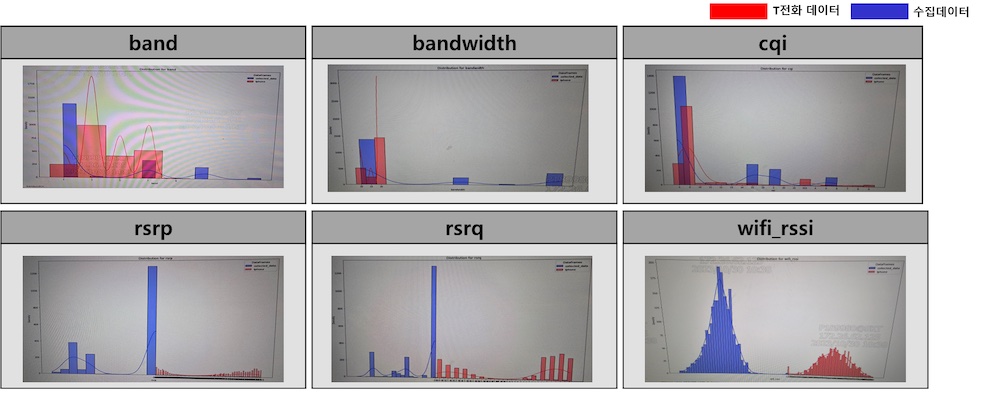

위 그림에서는 수집 데이터와 T전화 데이터 간 분포를 시각화하여 나타내었습니다.

빨간색은 T전화, 파란색은 그래프는 수집 데이터를 의미합니다.

위 6개의 시각화 그림 중 상단 3개 ‘band’, ‘bandwidth’, ‘cqi’ 등과 같이 어느 정도 비슷한 분포를 띄는 피처도 존재를 하는 반면

전혀 다른 분포를 보이는 피처들도 많이 존재한것을 확인할 수 있었습니다.

3. 평가

위와 같은 특징을 가진 T전화 데이터의 성능 테스트를 위해 저희는 크게 2가지의 평가 방법으로 진행하였습니다.

3.1 평가 방법 1 - T전화 환경으로 구성된 수집 데이터 성능 측정

첫 번째 평가 방법은 T전화 데이터 환경으로 구성한 수집 데이터 분류 성능 측정입니다.

수집 데이터에서는 실내외 레이블이 있지만 T전화에는 없고, 또한 수집 데이터와 T전화 간 구성된 피처 종류 또한 달랐던 것을 확인할 수 있었습니다.

그러므로 수집 데이터를 T전화 데이터 환경으로 세팅한 다음, 이것을 T전화 데이터로 가정하여 분류 성능을 측정해보았습니다.

이를 위해 다음과 같은 방법으로 전처리를 진행했습니다.

• T전화 데이터와 공통된 피처만을 선택하여 수집 데이터 재구성

• 테스트셋 내 30% 비율로 ‘wifi_rssi’값을 NaN 처리

• ‘ta’ 및 ‘’tx_power” 피처 등 T전화 데이터 내 NaN 비율이 높은 피처는 제거

이렇게 T전화 형태로 수집 데이터를 변환한 뒤, 이전 연구에서 가장 좋은 성능을 보였던 XGBoost 모델를 적용해 본 결과 f1 score 0.67 정도의 분류 성능이 나왔습니다.

“wifi_count” 등의 주요 피처 제거 및 테스트 셋 내 wifi의 NaN 비율이 높아지니 이전 연구에 비해 f1 score가 0.18 정도로 감소한 것을 확인할 수 있었습니다.

이러한 연구 결과들을 바탕으로 저희는 wifi 유무에 따라서 모델을 각각 구성하여 분류를 해보는 것으로 접근을 해 보았습니다.

3.2 모델 고도화 - WIFI 피처 유무에 따른 모델 구성

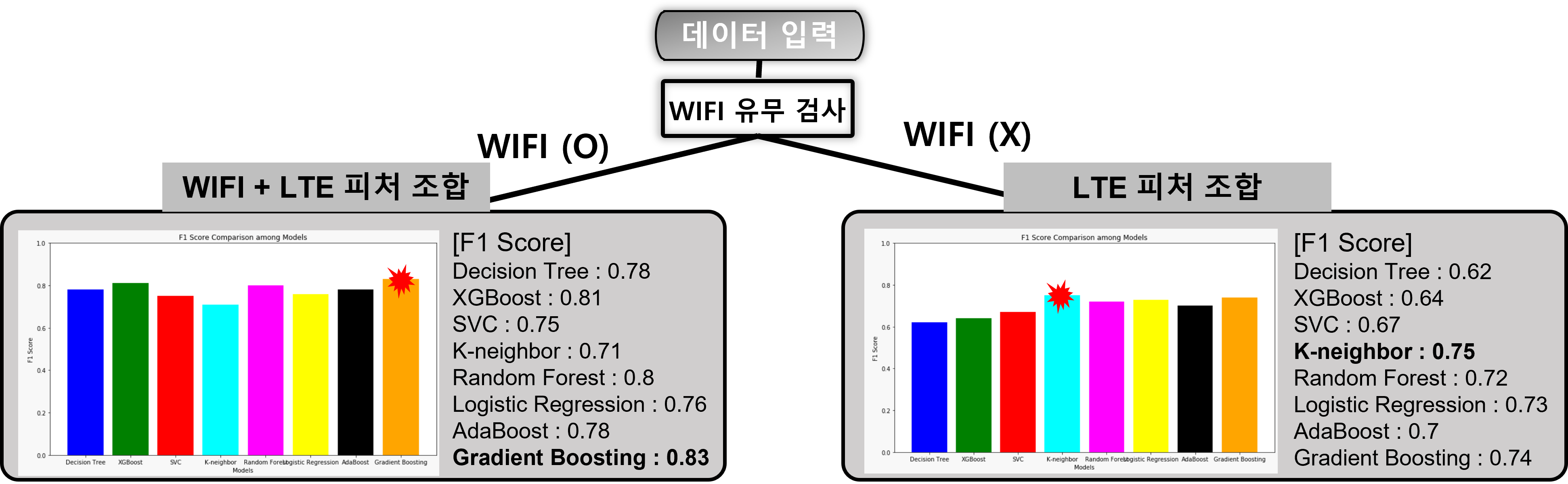

위 그림은 피처 유무에 따른 모델 구성 그림 및 성능 결과를 나타내었습니다.

데이터 입력 시 WIFI 정보가 있다면 피처를 WIFI+LTE 구성하여서 학습 및 실내외 예측을 진행하고, WIFI 정보가 없다면 LTE 피처만을 이용하여서 학습 및 예측을 진행해보았습니다.

실험 시 WIFI+LTE 조합에서는 Gradient Boosting이 f1score 0.83으로 가장 좋은 성능이, LTE 피처 조합에서는 K-neighbor이 가장 좋은 성능을 보였습니다.

최종적으로 Gradient Boosing과 k-neighbor 두 모델을 결합하여 종합적으로 f1 score 0.8의 성능이 도출되었습니다.

성능 비교 분석을 위해 모든 피처를 입력으로 하는 Neural Network 모델과 CNN 딥러닝 메소드를 적용해 보았을 때

각각 f1 score 0.76, 0.74의 성능이 도출되었는데,

저희가 다루는 무선신호 데이터에 대해서는 WIFI 피처 유무에 따라 머신러닝 모델을 구성하는 방법의 성능이 가장 우수한 것을 확인할 수 있었습니다.

3.3 평가 방법 2 - 기지국 이름 정보를 활용한 T전화 성능 측정

두 번째 평가 방법은 기지국 이름 정보를 활용한 T전화 성능 측정입니다.

T전화 데이터 중 추가로 활용할 수 있는 정보가 있었는데

그것은 바로 무선 신호 기지국 고유 넘버를 의미하는 ‘eci’ LTE 피처에 대해 각 번호에 해당하는 기지국 이름이 매칭된 딕셔너리 정보입니다.

이 정보를 이용하면 T전화 데이터 내 몇몇의 실내 레이블 정보를 습득할 수 있습니다.

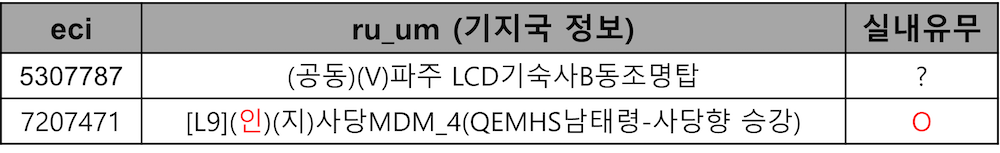

위 표에서는 eci 번호와 그에 해당하는 기지국 이름 정보 예시를 나타내었습니다.

기지국 이름 정보 안에 ‘인’이라는 한글 글자가 있으면 실내의 가능성이 높다고 합니다.

첫 번째 행 데이터에서는 기지국 이름 정보를 통해 실내 유무를 알 수 없지만,

두 번째 행에서는 ‘eci’ 7207471번에 대한 기지국 이름 안에 ‘인’이라는 글자가 들어가므로 해당 eci 번호를 가진 데이터의 경우 실내 가능성이 높은 무선신호라고 볼 수 있습니다.

그러므로 이 정보를 활용하여 T전화에 대한 대략적인 성능을 측정할 수 있게 됩니다.

즉 수집 데이터에 대해 학습한 모델을 실내 레이블만 있는 T전화 데이터에 대해 테스트를 진행하여 TP(True positive) score,

즉 실내 데이터에 대해서 실내로 얼마나 잘 맞추는 지에 대한 성능을 확인해보았습니다.

앞선 실험에서 최적의 성능을 보였던 WIFI 유무에 따른 모델들을 가져와서 테스트 한 결과 TP score 0.9의 성능이 나오는 것을 확인할 수 있었습니다.

물론 이 성능의 결과가 신뢰가능하다라고는 보기 힘듭니다.

‘eci’ 기지국 이름 안에 ‘인’이라는 글자가 있다라는 정보가 실내 가능성이 높은 것이지 확실한 레이블 정보로 보기 힘들고,

수집 데이터와 T전화 데이터 간 분포도 다른 면이 있었기 때문에 수집 데이터로만 학습해서는 최적의 성능 결과를 도출하기 어렵습니다.

하지만 저희가 활용할 수 있는 정보들을 최대한 활용해보니 대략적으로 이러한 분류 성능이 보였고, 수집 데이터가 실제 분포를 대표할 수 있을 만큼 증가하고,

T전화 내 레이블 정보 및 위치 정보도 활용할 수 있게 된다면 더 좋은 성능을 기대할 수 있을 것으로 보입니다.

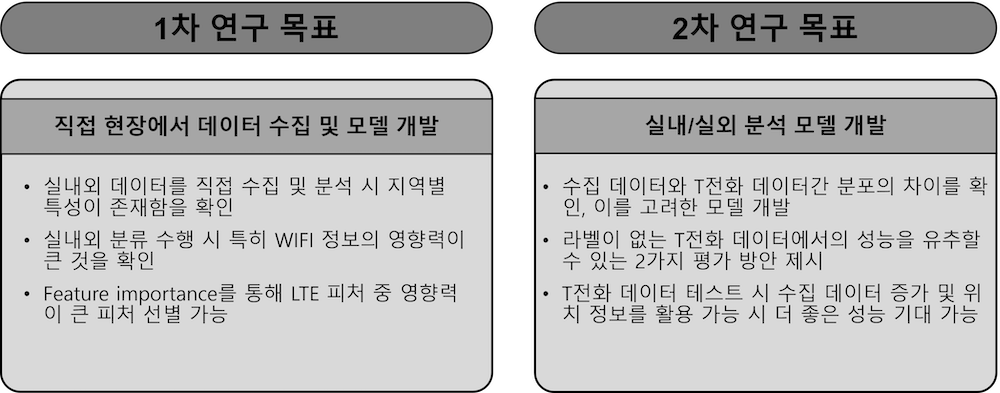

4. 연구 결과 정리

저희가 과제를 진행해보면서 처음 계획했던 것과는 굉장히 다른 방향으로 진행되었던 것 같습니다.

펠로우쉽을 통해 쉽게 접근할 수 있는 공개 데이터가 아닌 데이터들을 현장에서 직접 수집하고 분석하면서 무선 신호의 데이터 제대로 이해할 수 있는 경험을 가질 수 있었습니다.

아마 저희가 시작부터 T전화와 같은 상용 데이터를 다루게 되면 왜 데이터가 이런식으로 괴상(?)하게 구성되는지 이해하기가 어려웠을텐데,

데이터를 직접 수집하고 분석하는 과정을 통해 상용 데이터의 구성을 빠르게 이해하고 그 차이점 또한 파악할 수 있었던 것 같습니다.

또한 현업에서 사용되는 대규모이면서 보안도 중요한 데이터들을 직접적으로 다뤄볼 기회도 없었는데, 이번 펠로우쉽을 통해 지금까지 겪어보지 못한 새로운 경험들도 많이 겪어볼 수 있었는데요,

평소 연구실에서 이용하는 GPU가 내장된 리눅스 서버 내 python 환경과는 다르게,

실제 현업에서는 서버가 다운되거나 데이터가 워낙 커서 터지는 등 크고 작은 많은 에로사항들이 존재하는 것을 확인하고 이러한 에러들을 처리하는데 많은 시간을 할애하기도 하였습니다.

또한 모든 것이 편하게 주어진 환경 내에서 성능이 좋은 딥러닝 모델을 연구하는 것이 아닌,

현업에서 제한된 환경 내 최적의 성능을 낼 수 있도록 탐색해 나가는 과정을 통해 실제 현업에서만 겪을 수 있는 좋은 경험들을 겪을 수 있었습니다.
