안녕하세요! 저희는 이번 SKT AI Fellowship 5기에서 “Deep Learning 기반 Depth Estimation with Mono Camera” 연구 과제를 수행중인 IDE 팀입니다.

두번째 포스트인데요, 저희가 약 7~8월 기간동안 진행한 연구를 소개해드리도록 하겠습니다.

저희는 우선 기존 모노 뎁스 연구들의 문제점을 파악하고 해결하는 전략을 세웠습니다.

기존 모노뎁스 모델의 방법과 문제점

기존 모노 뎁스 모델의 경우,

크게 (1) 딥러닝 방식 / 여러 시점 이미지에 대해 (2) structure from motion을 적용한 방식으로 나눌 수 있습니다.

각각의 방식에 대한 문제점은 다음과 같습니다.

(1) 딥러닝방식

-연속적인 두 장의 이미지들 간의 disparity를 분석 및 다양한 네트워크 구조를 이용하여 카메라의 상대적인 위치와 모션을 계산

->[한계점] : 학습된 depth정보를 도출하므로 scale을 알 수 없기 때문에 예측한 깊이 정보가 실제 세계 깊이 정보와 scale이 일치하지 않을 수 있음

(2) SFM 기반 방식

-두 장의 이미지에 대해 삼각측량법을 적용하여 정확한 scale의 depth 값을 추출 , 대체로 정확한 추정 가능

(두 개 이상의 다른 관측 지점에서 특징점들을 추출하고, 이 각도와 거리의 변화를 이용하여 해당 점의 정확한 위치를 측정하는 방식)

->[한계점] : 두 이미지의 특징점을 추출해내는 과정에서 error 발생

: 특징점이 아닌 경우 이미지 간 매칭이 어려우므로 pixel by pixel matching 이 불가

제안 방법

• 기존 깊이 추정 기술에서의 scale 정보 부재 문제 해결을 위해 depth scale까지 추정 가능한 Visual Inertial Odometry 기반 모델 개발

• 삼각 측량 기법의 아이디어에서 착안하여 딥러닝 모델 구성

• IMU 데이터를 함께 사용함으로써 두 장의 Image 만으로 부족한 정보를 보완

기대효과

• 삼각 측량의 단점 보완하여 depth 추정 성능 개선

• 정확한 scale 까지 추정해내는 모델 개발

제안 딥러닝 모델

->IMAGE와 IMU 활용 트랜스포머 인코더 기반 퓨전 모델

• Input: 특정 시간 차의 이미지 쌍과 IMU 데이터를 사용

• Output: Pose 및 Depth를 출력으로 하여 모델에 보다 정확한 스케일 정보 부여 가능

과제 수행 내용

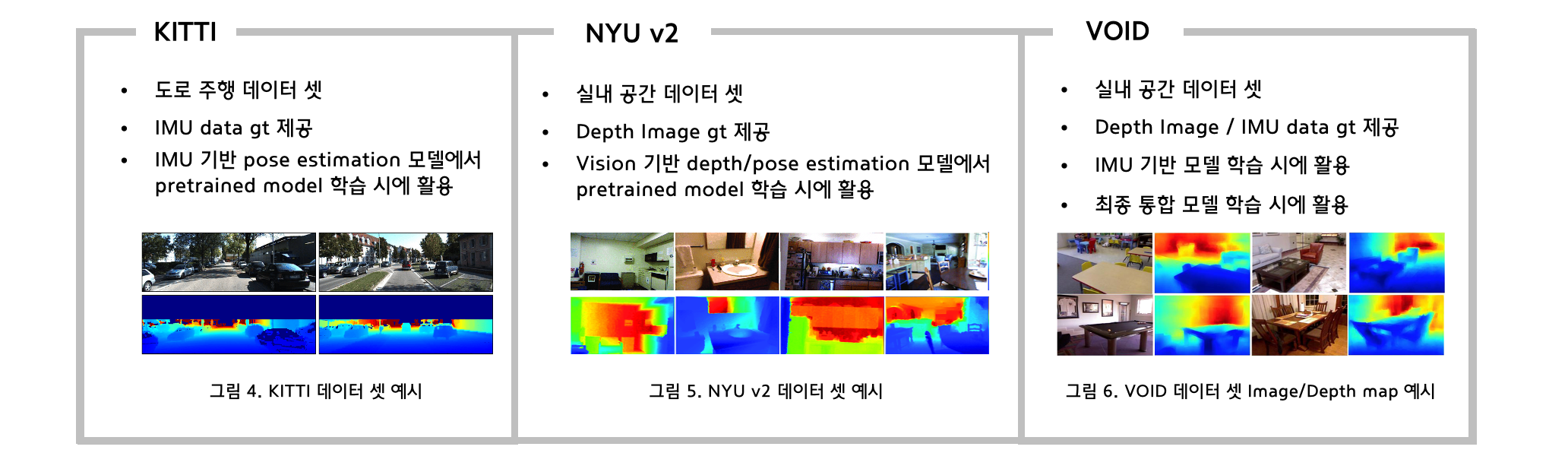

1) 사용 데이터 셋

• 이미지만 활용할 수 있는 NYU 데이터와 IMU까지 활용할 수 있는 VOID 데이터셋의 비교를 위해

• 멀티모달 기반 모델의 효용성에 대하여 실내와 실외를 비교기 위해 KITTI와 VOID 데이터셋 활용

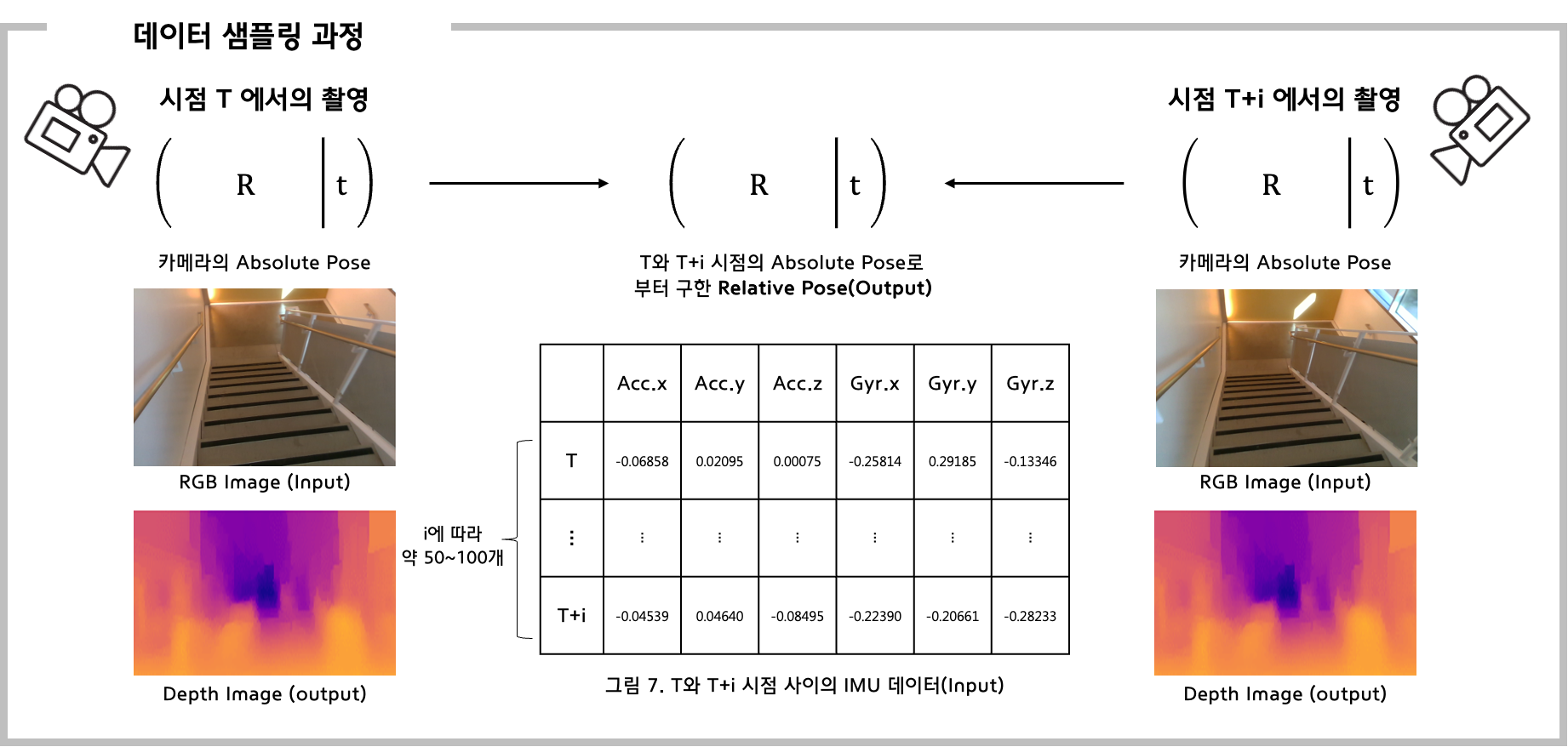

2) 데이터 전처리

• 시간순으로 수많은 이미지와 IMU 값들이 존재했는데 특정 시점 T와 T+i, i는 0.4~0.9초사이의 random 하게 sampling하여 일반화가 잘될 수 잇도록 구성

• 이 두시점의 이미지와, 두시점 사이의 IMU값들 선형가속도3개 자이로3개 총6개의 데이터를 불러옴

• IMU의 경우 약 100Hz로 샘플링이 되기 때문에 0.05~0.08초 정도에 한번씩 데이터를 불러올 수 있또록 진행

• 약 60~100개의 imu값들이 사용되게 됨

• Output으로는 두시점에 대해 각각 카메라의 절대pose값이 존재하고 이에 대해 pose 변화량을 계산하여 relative pose를 사용하였고 depth image를 깊이추정용으로 사용

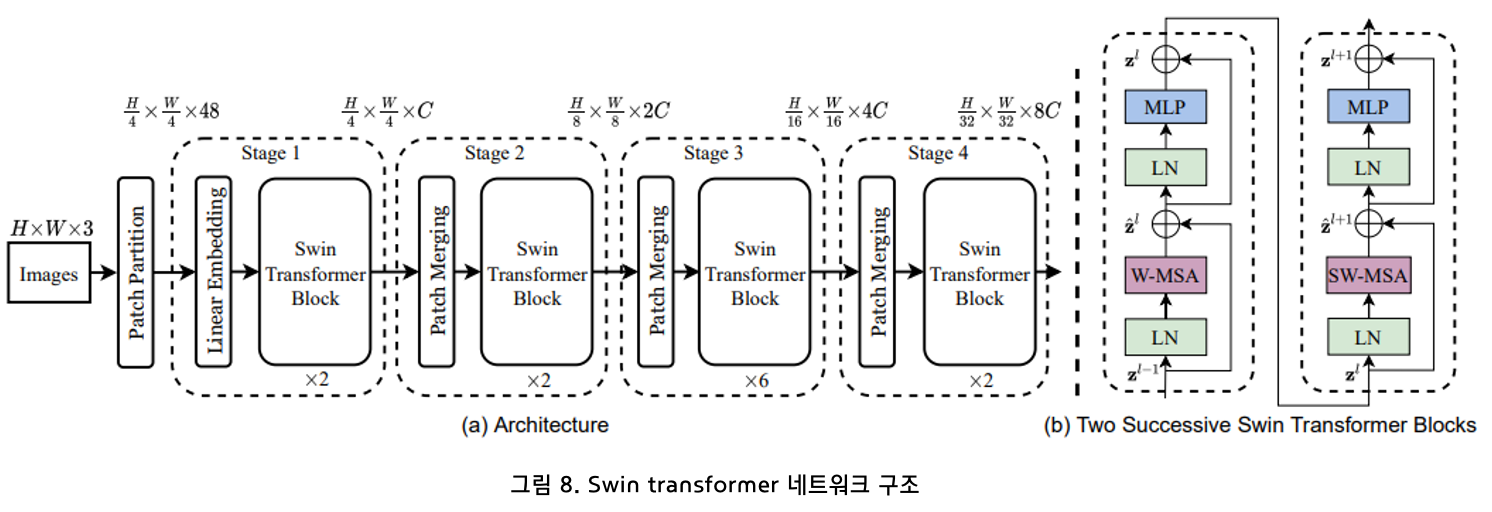

3) IMAGE 트랜스포머 인코더

• 이미지와 imu 를 처리하는 모델을 각각 구성하였는데 image를 처리하는 비전 기반 네트워크의 경우 swin transformer을 사용

• Swin transformer의 경우 Vision Transformer의 문제점을 개선한 모델로써 Shifted window를 이용하여 window 간의 연결성 반영한것이 특징

• Scale variant를 처리하기 위한 계층적 특징맵 이용한 모델로써 이런 mono depth estimation에서 효과적인 구조를 가짐

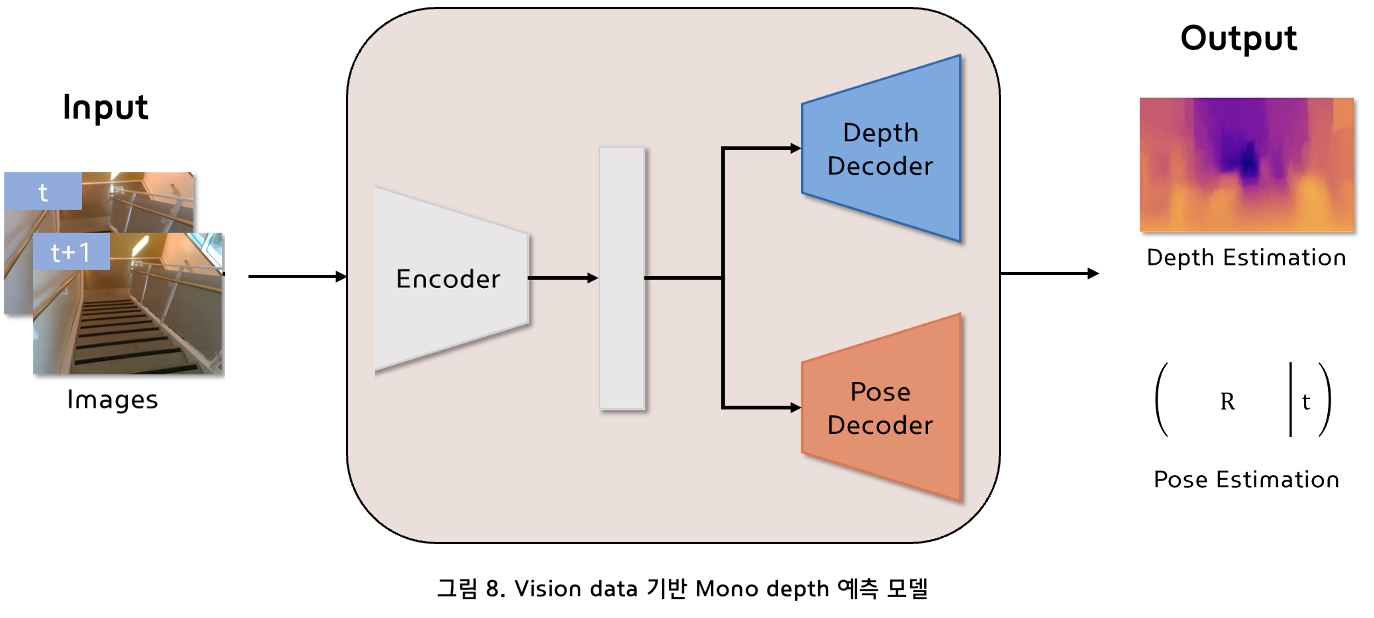

• 이웃한 두 프레임의 영상을 입력하여 feature를 추출한 뒤에, 이를 단순 concatenate하고, depth decoder와 pose decoder에 입력하여 깊이 및 포즈를 추정

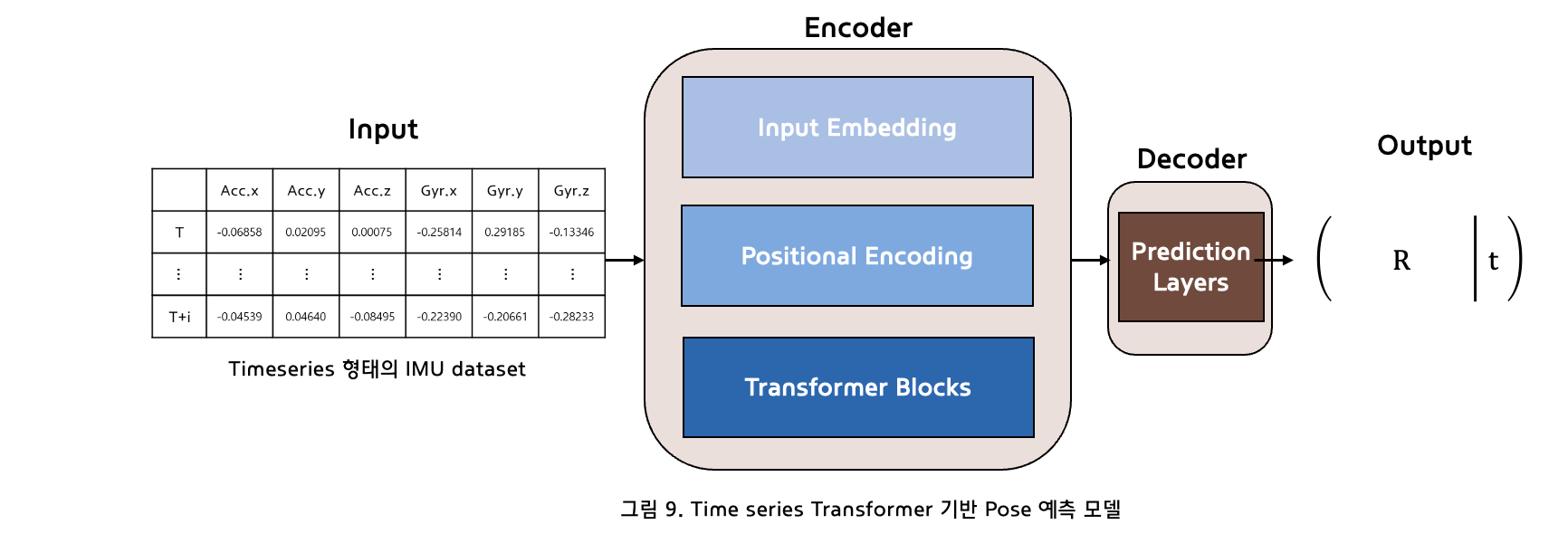

4) IMU 트랜스포머 인코더

• IMU의 경우 time series transformer을 사용

• 시계열 특성상 decoder가 굳이 필요 없어 트랜스포머 인코더와 linear prediction layers들을 통해 pose만을 예측하는 모델을 사용

• 인풋으로 6개의 데이터와 각 imu 시간스텝간의 편차를 사용하여 relative pose를 예측

결과

1) Depth estimation

• 기존 shallow 딥러닝 모델들에 비해 뎁스표현이 많이 개선된것을 볼 수 있었습니다.

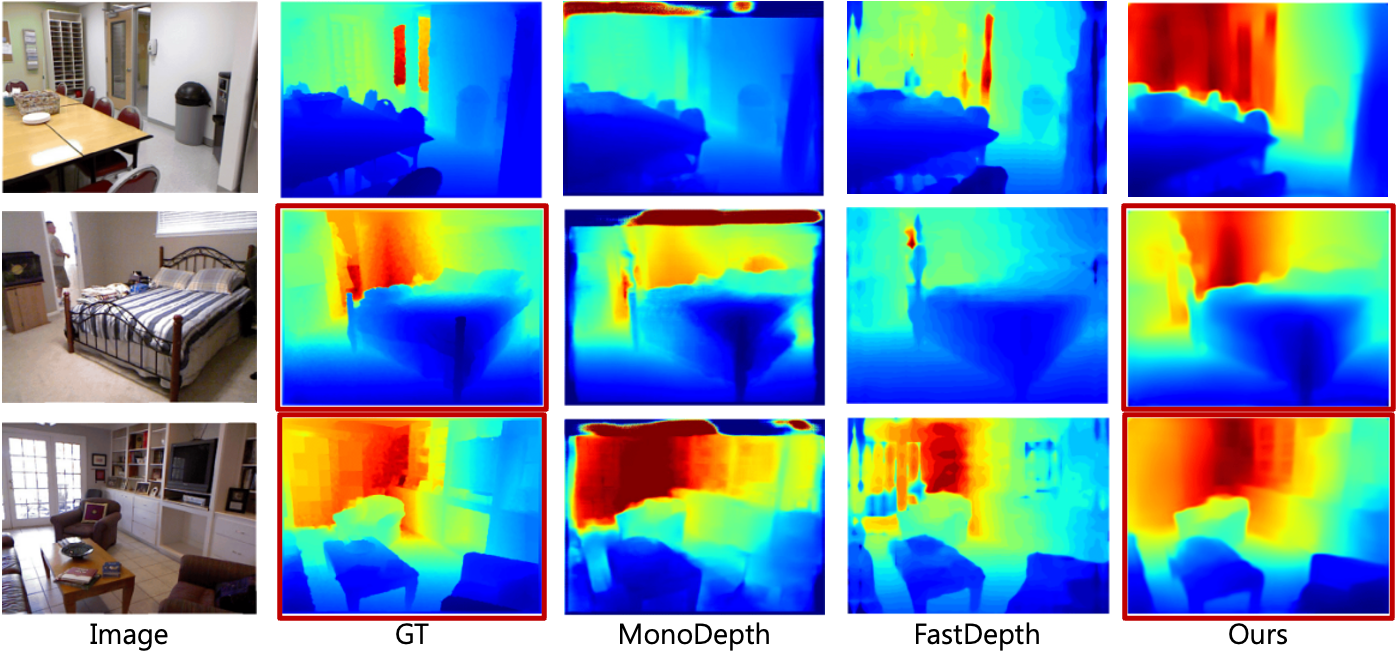

  - NYU dataset

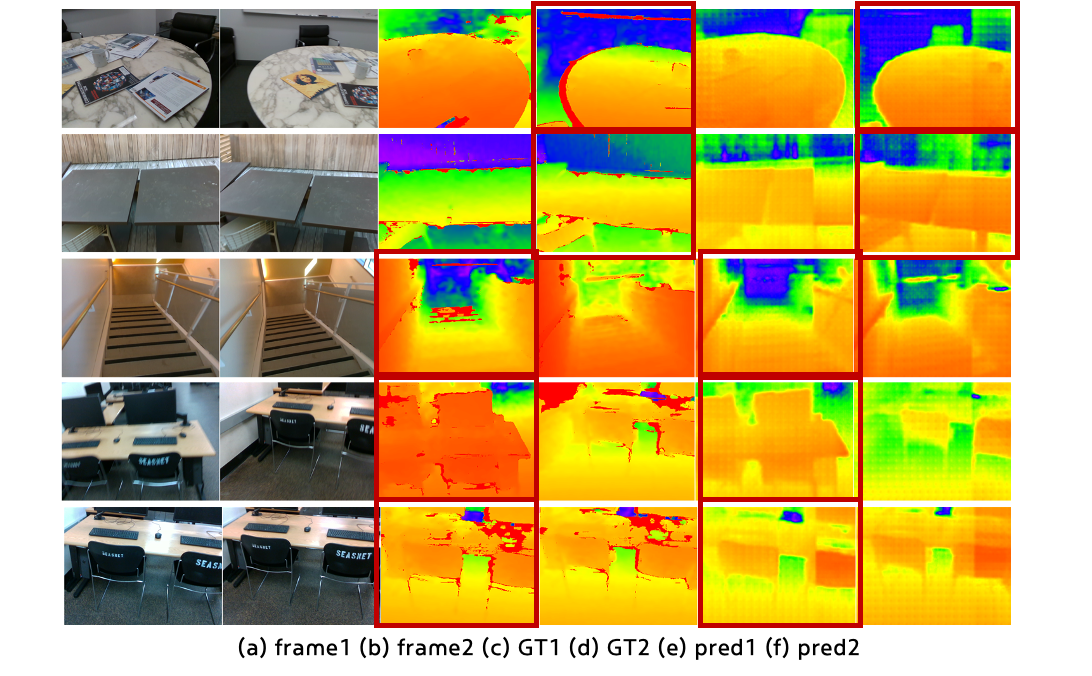

  - VOID dataset




  2) Pose estimation

• VOID 데이터셋에 대해서는 IMU 기반으로 포즈 추정을 진행

• 상대포즈를 어떤 회전 변환 표현식으로 추정하면 잘 추정할 수 있을지 다양한 도메인 지식을 넣어 pose추정에 최적화된 데이터 구조를 만드는데 집중

• 일반적으로 사용되는 회전행렬과 translation vector을 합친 4by 4 transformation matrix 표현을 통해 진행했고 카메라의 회전과 이동이 얼마나 되었는지에 대한 12차원데이터를 거의 정확하게 추정할 수 있었음

• 또한, 회전행렬을 Rodrigues rotation angle로 표현하여 기존의 translation vecto와 합쳐 6차원으로 추정할 수 도 있는데, 이방식은 회전행렬을 하나의 축으로 표현하는 방식으로 보다 간결하고 단위벡터로 표현되기 때문에 회전축을 직관적으로 이해할 수 있는 장점이 있고, 실제로 테스트한결과 우수한 성능을 보일 수 있었음

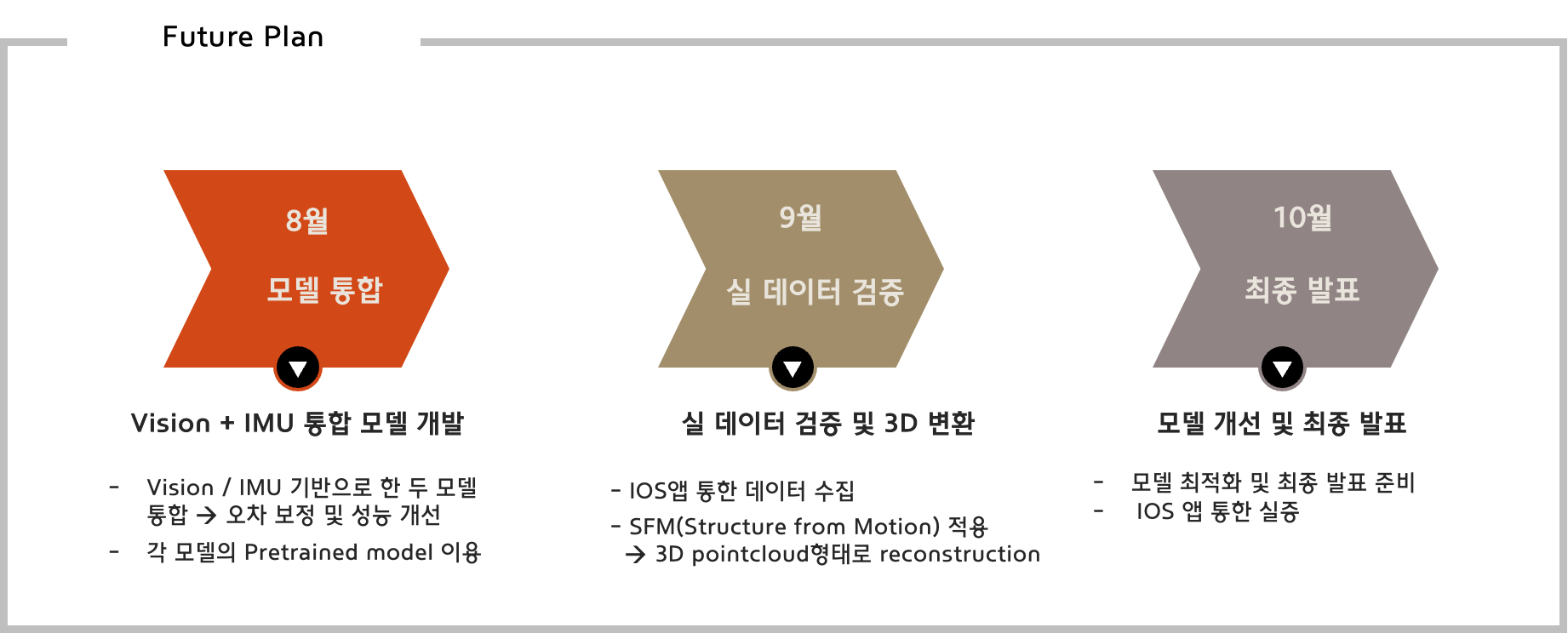

차후계획

• 남은 8월기간동안 pretraine한 두 트랜스포머 모델을 통합할 계획이고, 이과정에서 cross attention과 같이 효과적으로 멀티모델을 다룰 수 있는 모델을 개발할 계획

• 그 다음에는 아이폰으로 취득한 데이터를 활용하여 depth image를 추출하고 3D point cloud 형태로 변환하여 실내공간을 3차원으로 바꿀 예정
