FFmpeg Custom Video Filter 만들기 #2
이전 글에서는 Chat GPT에 FFmpeg Custom Video Filter 만드는 방법을 물어 봤습니다.
결과물은 그럴싸하게 나왔으나, 정상적으로 동작하지는 않았어요. 역시나, 아직은 개발자가 필요하네요 ^^
그럼 이번엔 구글에 검색해서 FFmpeg Custom Video Filter 만드는 법을 찾아봤습니다.
위의 FFmpeg Document를 보니 Custom Video Filter 만드는 법이 잘 설명이 되어 있습니다.
되도록 위의 문서에 없는 내용을 설명해보도록 하겠습니다.
제가 요청 받은 FFmpeg의 Custom Video Filter 요구사항은 아래와 같습니다.
Decoding 된 영상을 ML기반 Python 엔진에서 필터링 후 다시 FFmpeg에 전달 할 수 있을 것
IPC로 프로세스 분리하여 동작 할 것
아래 그림과 같이 Custom Video Filter를 FFmpeg에 추가하고, IPC를 통해 외부 Python 엔진과 데이터를 주고 받을 수 있는 구조로 설계하였습니다.
이렇게 함으로써, FFmpeg의 모드 설비를 이용할 수 있고, ML기반의 Python엔진들을 간단하게 붙여서 동작 시킬 수 있으며, GPL 라이선스에 따른 소스 공개의무도 어느정도 우회 할 수 있었습니다 ^^;;.
IPC 설비로는 named pipe(FIFO)를 사용하였습니다. Windows 나 linux에서 모두 지원하고, 간단하게 구현가능한 장점이 있습니다.
Video Filter 기본 구조
우선 FFmpeg의 Filter구조를 보면 아래 5개의 함수만 구현 하면 됩니다.
init() | 초기화에 사용됨. 필요한 메모리 및 리소스 할당 |
uninit() | init()에서 할당된 리소스 해제 |
query_formats() | 지원하는 비디오 Pixel 포멧 정보 전달. Video Filter간 Pixel Format Negotiation에 사용됨. |
config_props() | config properties. 비디오 필터간 연결시 pad 로 연결이 되는데 이 때 호출됨. 입력 pad에서 Pixel Format Negotiation 된 포멧을 확인하거나, 출력 pad 의 영상 크기 등을 지정 할 수 있음. |
filter_frame() | 실제 필터링이 이루어지는 함수. 이전 필터로부터 데이터가 전달 될때 마다 호출된다. |

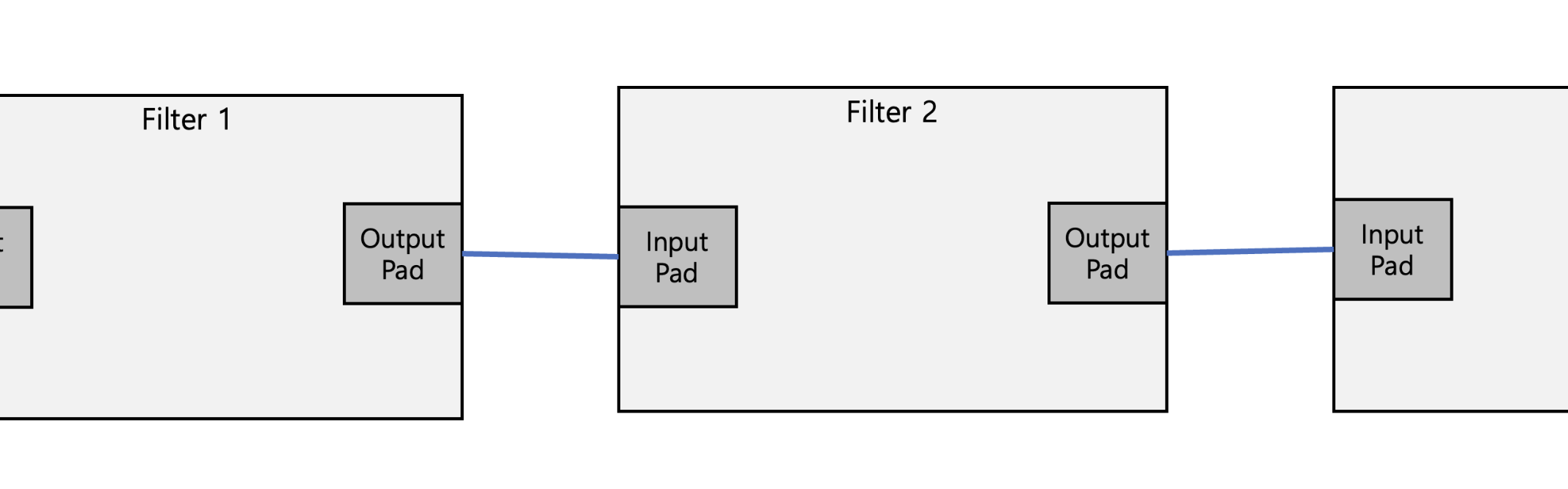

위의 그림과 같이 Filter는 입력 Pad와 출력 Pad를 통해 데이터를 받아 처리 후 다음 필터로 전달하게 되어 있다.
만약 Filter 1의 Output Pad의 Pixel 포멧이 AV_PIX_FMT_RGB32 와 같이 RGB로만 출력하는 경우,
Filter 2의 query_format()을 통한 지원하는 Pixel포멧을 확인해보니 AV_PIX_FMT_YUV420P, AV_PIX_FMT_YUV422P, AV_PIX_FMT_YUV444P와 같이
지원하는 포멧이 다른 경우 해당 필터는 연결 할 수 없습니다.
또한, 지원하는 포멧이 여러개 인경우 Negotiation을 통해서 Pixel Format이 결정되게 됩니다.
Filter Options
Filter에 옵션을 전달 할 수 있도록 아래와 같이 추가 합니다.
간단히 설명하면 Bypass 모드나 IPC로 Python 엔진을 통해 필터링 할 것 인지 설정 할 수 있는 옵션과, 입출력 Named pipe의 경로를 지정하는 옵션을 추가 하였습니다.
#define OFFSET(x) offsetof(SupernovaContext, x)
#define FLAGS AV_OPT_FLAG_FILTERING_PARAM|AV_OPT_FLAG_VIDEO_PARAM
static const AVOption supernova_options[] = {
{ "mode", "set mode", OFFSET(mode), AV_OPT_TYPE_INT, {.i64=MODE_BYPASS}, 0, NB_MODES-1, FLAGS, "mode" },
{ "bypass", "bypass mode", 0, AV_OPT_TYPE_CONST, {.i64=MODE_BYPASS}, INT_MIN, INT_MAX, FLAGS, "mode" },
{ "ipc", "ipc mode", 0, AV_OPT_TYPE_CONST, {.i64=MODE_IPC}, INT_MIN, INT_MAX, FLAGS, "mode" },
{"in_pipe", "set supernova input pipe", OFFSET(in_pipe_path), AV_OPT_TYPE_STRING, {.str="supernova_in"}, 0, 0, FLAGS },
{"out_pipe", "set supernova output pipe", OFFSET(out_pipe_path), AV_OPT_TYPE_STRING, {.str="supernova_out"}, 0, 0, FLAGS },
{ NULL }
};위의 옵션들은 아래와 같이 FFmpeg CLI로 사용할 수 있습니다.
$ ffmpeg -i test.mp4 -vf supernova=mode=ipc:in_pipe=supernova_in:out_pipe=supernova_out output.mp4init / uninit
init 함수에서 ipc mode인 경우 named pipe를 생성하고, fork 후 python 엔진을 실행 합니다.
종료 시 signal 전달을 위해 parent와 child의 pid를 각각 저장 후, 종료시 시그널로 알림을 줄 수 있도록 하였습니다.
실제로는 성능 향상을 위해 Named pipe오픈 후, pipe의 버퍼 크기를 조정하여 영상과 같은 큰 사이즈의 버퍼를 전달할때 성능 향상이 될 수 있도록 추가 하였습니다.
static int init_pipe(AVFilterContext *ctx, SupernovaContext *supernova)
{
int ret;
ret = mkfifo(supernova->in_pipe_path, 0666);
if (ret < 0) {
av_log(ctx, AV_LOG_WARNING, "failed to make %s pipe %d. it would be already created.", supernova->in_pipe_path, ret);
}
ret = mkfifo(supernova->out_pipe_path, 0666);
if (ret < 0) {
av_log(ctx, AV_LOG_WARNING, "failed to make %s pipe %d. it would be already created.", supernova->out_pipe_path, ret);
}
pid_t ffmpeg_pid = getpid();
pid_t pid = fork();
if (pid == 0) {
av_log(ctx, AV_LOG_DEBUG, "start supernova engine");
char pid_str[32];
sprintf(pid_str, "%d", ffmpeg_pid);
ret = execl("/usr/bin/python", "python", supernova->supernova_engine,
"--in_fifo", supernova->in_pipe_path,
"--out_fifo", supernova->out_pipe_path,
"--parent_pid", pid_str,
NULL);
if (ret != 0) {
av_log(ctx, AV_LOG_ERROR, "failed to start supernova engine(%s) : %d\n",
supernova->supernova_engine, ret);
return ret;
}
} else {
supernova->engine_pid = pid;
av_log(ctx, AV_LOG_DEBUG, "waiting for supernova engine");
if ((supernova->in_pipe = open(supernova->in_pipe_path, O_WRONLY | O_NOCTTY)) < 0) {
av_log(ctx, AV_LOG_ERROR, "failed to open supernova input pipe : %s", supernova->in_pipe_path);
}
if ((supernova->out_pipe = open(supernova->out_pipe_path, O_RDONLY | O_NOCTTY)) < 0) {
av_log(ctx, AV_LOG_ERROR, "failed to open supernova output pipe : %s", supernova->out_pipe_path);
}
}
return 0;
}
static av_cold int init(AVFilterContext *ctx)
{
SupernovaContext *supernova = ctx->priv;
int ret = 0;
if (supernova->mode == MODE_IPC) {
ret = init_pipe(ctx, supernova);
}
return ret;
}uninit의 경우 pipe를 close하고 엔진에 SIGQUIT시그널을 전달하여 정상 종료 되도록 신호를 보내고, 종료 될때 까지 대기 합니다. 또한 할당된 리소스들도 해제 합니다.
static void uninit_pipe(AVFilterContext *ctx, SupernovaContext *supernova)
{
close(supernova->in_pipe);
close(supernova->out_pipe);
int ret = 0;
ret = kill(supernova->engine_pid, 3); // 3 : SIGQUIT
if (ret ) {
kill(supernova->engine_pid, 9);
}
int status;
while (waitpid(supernova->engine_pid, &status, WNOHANG) > 0)
usleep(10*1000);
unlink(supernova->in_pipe_path);
unlink(supernova->out_pipe_path);
}
static av_cold void uninit(AVFilterContext *ctx)
{
SupernovaContext *supernova = ctx->priv;
if (supernova->mode == MODE_IPC) {
uninit_pipe(ctx, supernova);
}
if (supernova->temp_data) {
free(supernova->temp_data);
supernova->temp_data = NULL;
}
}query_formats
본 필터가 지원하는 포멧을 물어볼때 아래와 같이 AV_PIX_FMT_YUV420P, AV_PIX_FMT_YUV422P, AV_PIX_FMT_YUV444P 포멧을 지원한다고 알려줍니다.
static int query_formats(AVFilterContext *ctx)
{
const SupernovaContext *supernova = ctx->priv;
static const enum AVPixelFormat pix_fmts[] = {AV_PIX_FMT_YUV420P, AV_PIX_FMT_YUV422P, AV_PIX_FMT_YUV444P, AV_PIX_FMT_NONE};
return ff_set_common_formats_from_list(ctx, pix_fmts);
}config_props
해당 필터가 영상의 해상도를 2배 Scaling 하는 모듈인 경우, 아래와 같이 출력 링크의 해상도를 입력의 2배로 설정합니다.
static int config_props(AVFilterLink *outlink)
{
AVFilterLink *inlink = outlink->src->inputs[0];
enum AVPixelFormat outfmt = outlink->format;
outlink->w = inlink->w * 2;
outlink->h = inlink->h * 2;
outlink->sample_aspect_ratio = inlink->sample_aspect_ratio;
outlink->time_base = inlink->time_base;
return 0;
}filter_frame
실제 필터링이 이루어지는 함수입니다. bypass모드인 경우 입력 영상을 바로 출력 버퍼에 복사하여 출력하고,
IPC모드 인경우 Pipe에 write() 후 python엔진에서 필터링을 수행하고 다시 read()로 영상을 수신하여 다시 출력 버퍼에 복사하는 방법을 이용하였습니다.
우선 테스트로 temp_data에 메모리를 할당하고 이 메모리를 python엔진에 전달 및 수신하는 방법을 이용하였습니다.
read(), write()함수는 기본적으로는 block모드로 동작하므로, 종료시 block모드에서 나올 수 가 없어서 강제종료해야하는 경우가 있습니다.
이를 방지하게 위해 실제 구현에서는 select(), epoll()등을 이용한 multiplex IO나 non-block 모드로 read()/write()함수를 동작시켜야 합니다.
필터링이 끝난 버퍼를 다시 출력 버퍼에 복사 시에는 av_image_copy_plane()을 이용하였습니다.
영상의 복사 시에는 av_image_copy(), av_image_copy_to_buffer() 등 다양한 함수들이 있으므로 적절한 함수를 이용하면 됩니다.
필터링이 끝난 영상은 ff_filter_frame()함수로 다음 필터로 영상을 전달 합니다.
static int filter_frame(AVFilterLink *inlink, AVFrame *in)
{
AVFilterContext *ctx = inlink->dst;
SupernovaContext *supernova = ctx->priv;
AVFilterLink *outlink = ctx->outputs[0];
AVFrame *out;
int nb_planes = av_pix_fmt_count_planes(inlink->format);
int ret;
int chroma_x_shift, chroma_y_shift;
ret = av_pix_fmt_get_chroma_sub_sample(inlink->format, &chroma_x_shift, &chroma_y_shift);
if (ret)
return ret;
out = ff_get_video_buffer(outlink, outlink->w, outlink->h);
if (!out) {
av_frame_free(&in);
return AVERROR(ENOMEM);
}
av_frame_copy_props(out, in);
// filtering
if (supernova->mode == MODE_BYPASS) {
for (int p = 0; p < nb_planes; p++) {
int x_shift = (p == 0) ? 0 : chroma_x_shift;
int y_shift = (p == 0) ? 0 : chroma_y_shift;
av_image_copy_plane(
out->data[p],
out->linesize[p],
in->data[p],
in->linesize[p],
in->width >> x_shift,
in->height >> y_shift
);
}
} else if (supernova->mode == MODE_IPC) {
int offset = 0;
int length = 0;
int size = (inlink->w * inlink->h) + (inlink->w >> chroma_x_shift) * (inlink->h >> chroma_y_shift) * (nb_planes - 1);
if (supernova->temp_data == NULL) {
supernova->temp_data = (uint8_t*)malloc(size);
}
offset = 0;
for (int p = 0; p < nb_planes; p++) {
int x_shift = (p == 0) ? 0 : chroma_x_shift;
int y_shift = (p == 0) ? 0 : chroma_y_shift;
av_image_copy_plane(
supernova->temp_data + offset,
in->width >> x_shift,
in->data[p],
in->linesize[p],
in->width >> x_shift,
in->height >> y_shift
);
offset += ((in->width >> x_shift) * (in->height >> y_shift));
}
offset = 0;
while (offset < size) {
length = write(
supernova->in_pipe,
supernova->temp_data + offset,
size - offset
);
if (length < 0) {
av_log(ctx, AV_LOG_ERROR, "could not write buffer : %d", length);
return AVERROR_EXTERNAL;
} else if (length == 0) {
av_log(ctx, AV_LOG_INFO, "got EoF");
return AVERROR_EOF;
}
offset += length;
}
av_log(ctx, AV_LOG_TRACE, "frame(%ld) write done", inlink->frame_count_in);
memset(supernova->temp_data, 0, size * sizeof(uint8_t));
offset = 0;
while (offset < size) {
length = read(
supernova->out_pipe,
supernova->temp_data + offset,
size - offset
);
if (length <= 0) {
av_log(ctx, AV_LOG_ERROR, "could not read buffer : %d", length);
return AVERROR_EXTERNAL;
} else if (length == 0) {
av_log(ctx, AV_LOG_INFO, "got EoF");
return AVERROR_EOF;
}
offset += length;
}
offset = 0;
for (int p = 0; p < nb_planes; p++) {
int x_shift = (p == 0) ? 0 : chroma_x_shift;
int y_shift = (p == 0) ? 0 : chroma_y_shift;
av_image_copy_plane(
out->data[p],
out->linesize[p],
supernova->temp_data + offset,
in->width >> x_shift,
in->width >> x_shift,
in->height >> y_shift
);
offset += ((in->width >> x_shift) * (in->height >> y_shift));
}
av_log(ctx, AV_LOG_TRACE, "frame(%ld) read done", outlink->frame_count_in);
}
if (in != out)
av_frame_free(&in);
return ff_filter_frame(outlink, out);
}AVFilter Structure
위에 구현된 함수들을 입력 출력 AVFilterPad 구조체 및 AVFilter 구조체에 등록합니다. 이후 위의 FFmpeg Docs - Writing Filters를 참조하여 makefile 등을 수정후 빌드 하면 됩니다.
static const AVFilterPad supernova_inputs[] = {
{
.name = "default",
.type = AVMEDIA_TYPE_VIDEO,
.filter_frame = filter_frame,
},
};
static const AVFilterPad supernova_outputs[] = {
{
.name = "default",
.type = AVMEDIA_TYPE_VIDEO,
.config_props = config_props,
},
};
const AVFilter ff_vf_supernova = {
.name = "supernova",
.description = NULL_IF_CONFIG_SMALL("SKT Supernova"),
.priv_size = sizeof(SupernovaContext),
.init = init,
.uninit = uninit,
FILTER_INPUTS(supernova_inputs),
FILTER_OUTPUTS(supernova_outputs),
FILTER_QUERY_FUNC(query_formats),
.priv_class = &supernova_class,
.flags = AVFILTER_FLAG_SUPPORT_TIMELINE_GENERIC,
};다음번에는 python 부분의 코드를 확인해보도록 하겠습니다.
