Image, Video 화질 개선 분야에서 Deep Learning 기술의 발전을 통해 큰 혜택을 받은 Task 중 하나가 Super-Resolution입니다.

Super-Resolution은 저해상도, 저화질의 영상을 고해상도, 고화질의 영상으로 변환하는 Task를 수행합니다.

본 연재를 통해 Deep Learning 기반 Super-Resolution 연구의 초창기부터 현재까지의 주요 논문들을 핵심 아이디어만 요약하여 그 발전 과정을 소개하고자 합니다.

Super-Resolution에 처음으로 Deep Learning을 적용하여 인상적인 성과를 보임으로써

전통적인 방식의 Image/Video Signal Processing 연구자들이 Deep Learning에 관심을 가지도록 한 SRCNN 모델과 Residual Learning 개념을

Super-Resolution Task에 적절하게 도입하여 학습과 추론 성능을 모두 개선한 VDSR 모델로 시작합니다.

SRCNN

• (2014) Learning a deep convolutional network for image super-resolution

주요 특징

• Super-Resolution 분야에 처음으로 Convolutional Neural Network (CNN) 기반 Deep Learning 방식 적용

• 기존의 Sparse Coding-based SR Method를 해석 가능한 Network Architecture 제안

  • 기존 Sparse Coding-based SR Method

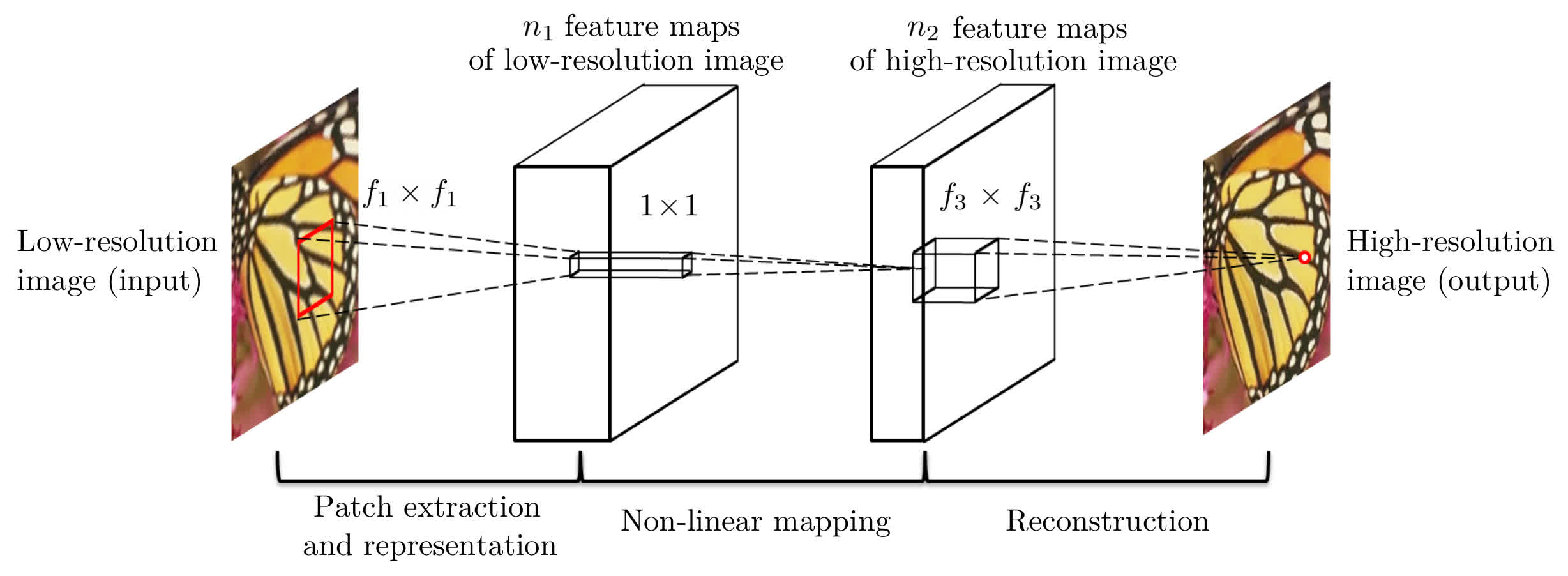

    • Input Image→ Bicubic Interpolation→ Patch Extraction and Representation→ Non-Linear Mapping→ Reconstruction→ Output Image

  • 각 단계의 특화된 알고리즘을 모두 CNN Layer로 대체

    • Layer 1) Patch Extraction and Representation = Conv2D:c×9×9×64 / ReLU

    • Layer 2) Non-Linear Mapping = Conv2D:64×1×1×32 / ReLU

    • Layer 3) Reconstruction = Conv2D:32×5×5×c




      Image 출처: https://medium.com/analytics-vidhya/srcnn-paper-summary-implementation-ad5cea22a90e

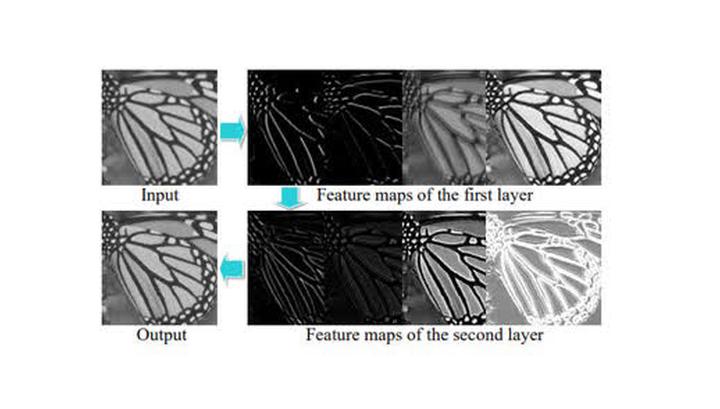

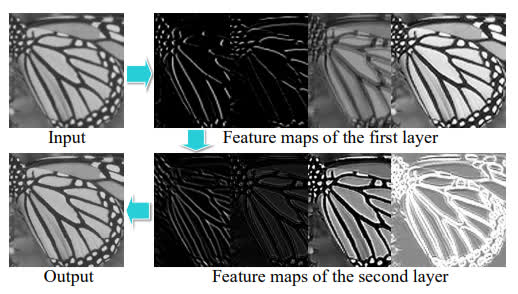

  • 해석

    • 첫번째 Layer에서 9x9 Convolution과 ReLU를 거쳐 입력 영상의 Spatial한 특징 추출함

    • 두번째 Layer에서 1x1 Convolution과 ReLU를 거쳐, 각 픽셀 단위의 64개 입력 Feature를 32개 Feature로 Non-Linear Mapping함

    • 마지막 Layer에서 5x5 Convolution을 통해 Non-Linear Mapping된 중간 출력 Feature를 기반으로 최종적인 High Resolution 영상을 Reconstruction함

• 기존 방식은 Handcrafted Feature를 사용하고 각 단계를 개별적으로 최적화하지만, SRCNN은 End-to-End로 모든 단계를 동시에 최적화하는 방식으로 학습

• Loss Function: MSE

실험 결과

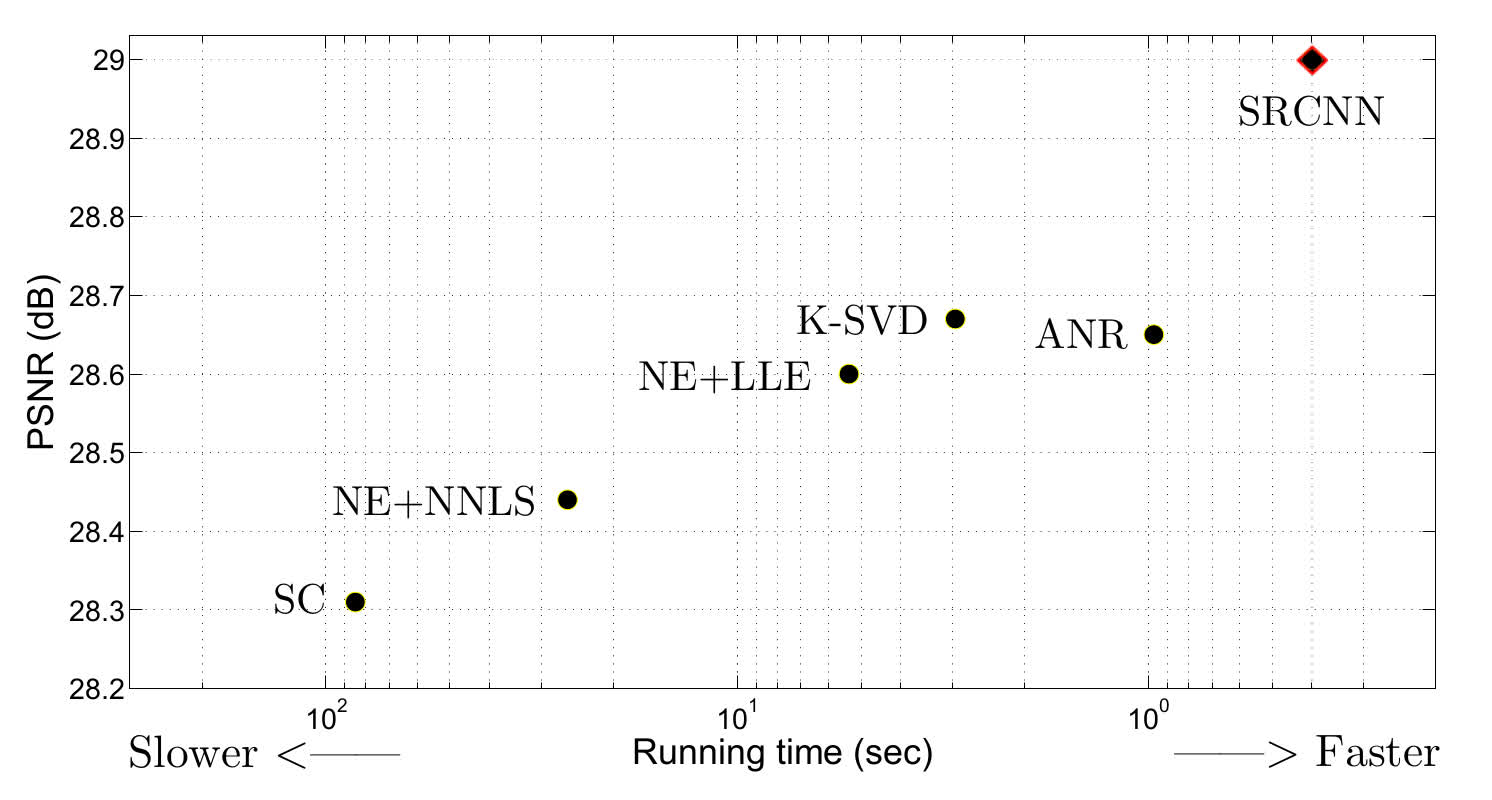

• PSNR 기반 객관적 화질 및 실행 시간 비교




  • 기존 방식 대비 PSNR과 처리 속도에서 모두 월등히 좋은 결과를 보임

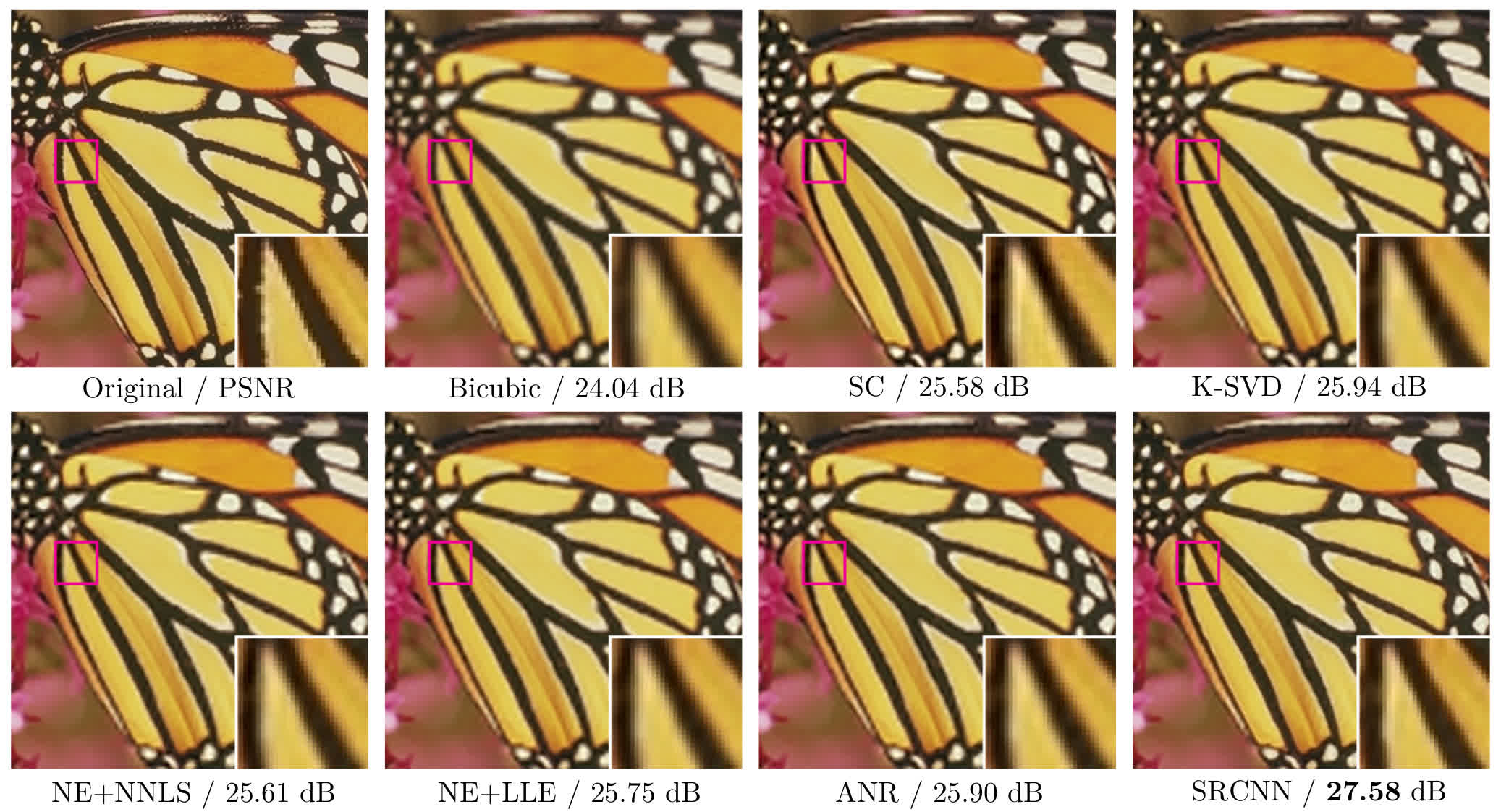

• 주관적 화질 비교




  • 기존 방식과 비교하여 계단 현상을 완화하고 선명도가 개선되는 것을 확인할 수 있음

VDSR

• (2016) Accurate image super-resolution using very deep convolutional networks

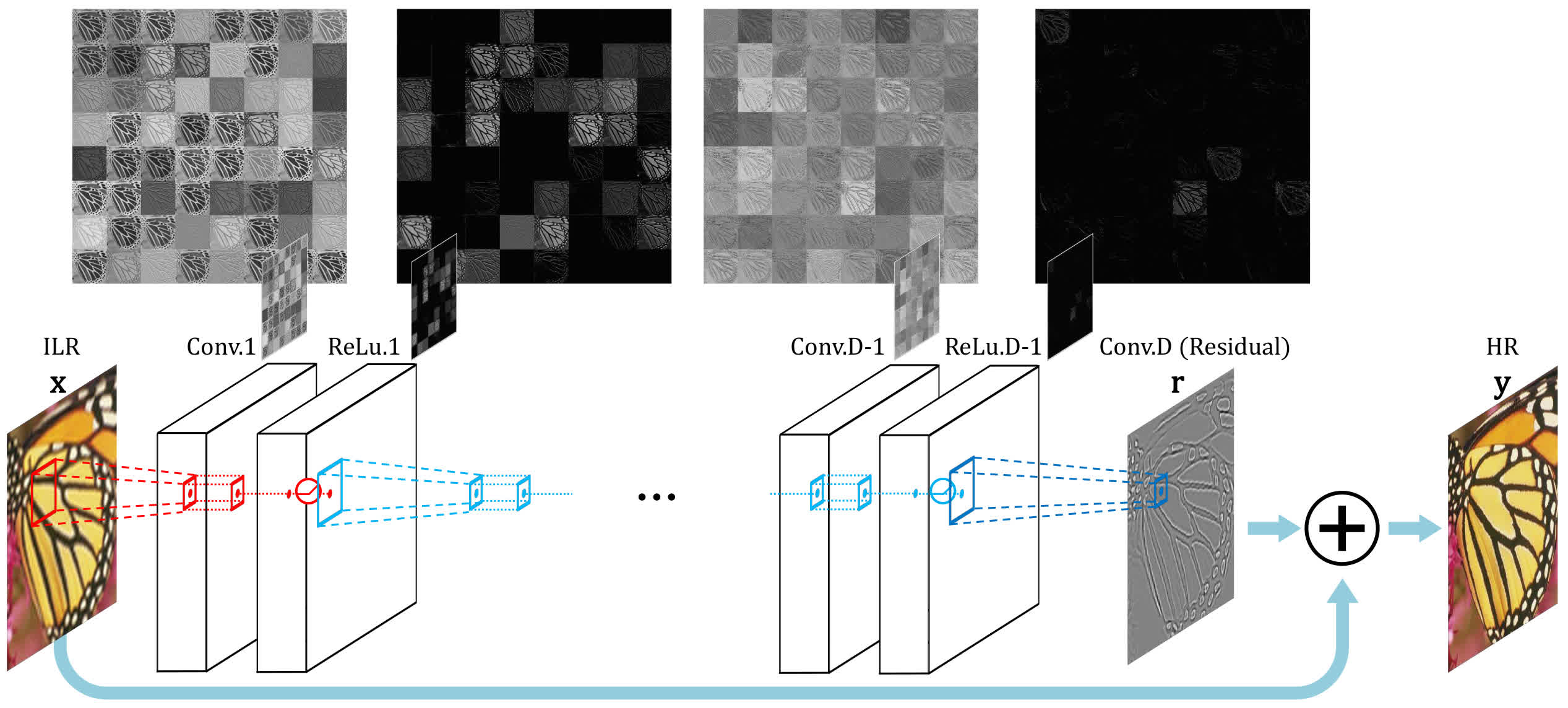

주요 특징

• The Deeper, the Better (20 Layers)

  • SRCNN의 얕은 Layer 수로 인한 성능 한계를 개선

  • 깊은 Layer를 통한 Receptive Field 확장 효과로 인한 많은 Contextual Information 활용 가능

• Residual Learning, Adjustable Gradient Clipping 제안

  • Super-Resolution은 저해상도 영상에 High Frequency 성분에 상응되는 Residual을 더하는 개념으로 정의할 수 있기 때문에 Residual을 중점적으로 학습하도록 접근

  • Deep Network의 Gradient Vanishing/Exploding 문제 해결

  • High Learning Rate 사용을 가능하게 하여 Deep Network의 학습 시간을 단축

• 단일 Model로 Multi-Scale (x2, x3, x4) 지원

• Loss Function: Residual에 대한 MSE

실험 결과

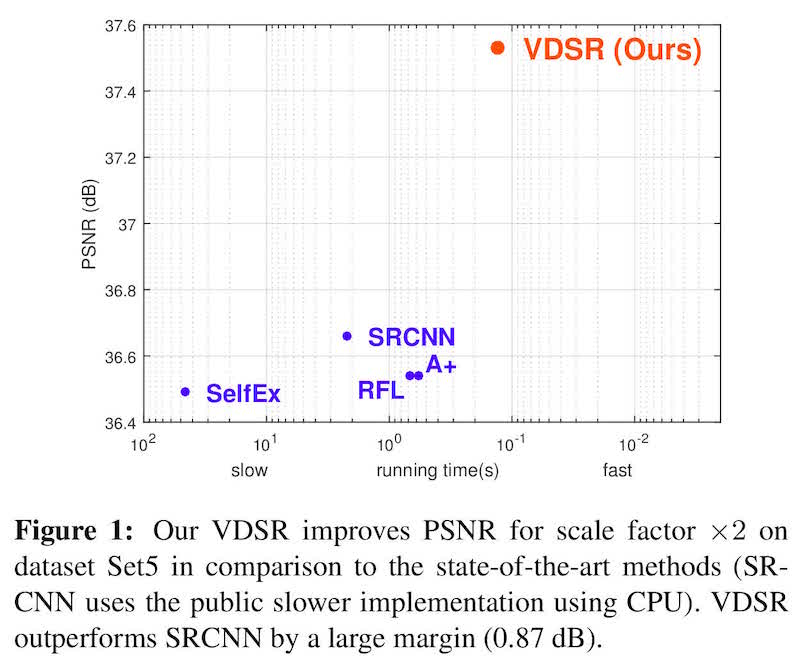

• PSNR 기반 객관적 화질 비교

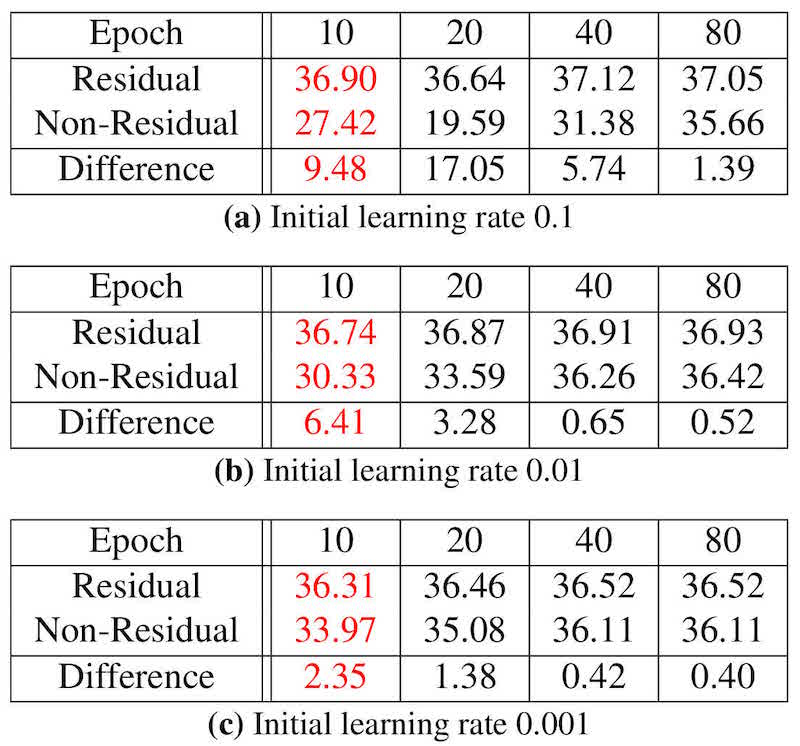

  • Residual Learning을 통한 성능 개선 효과

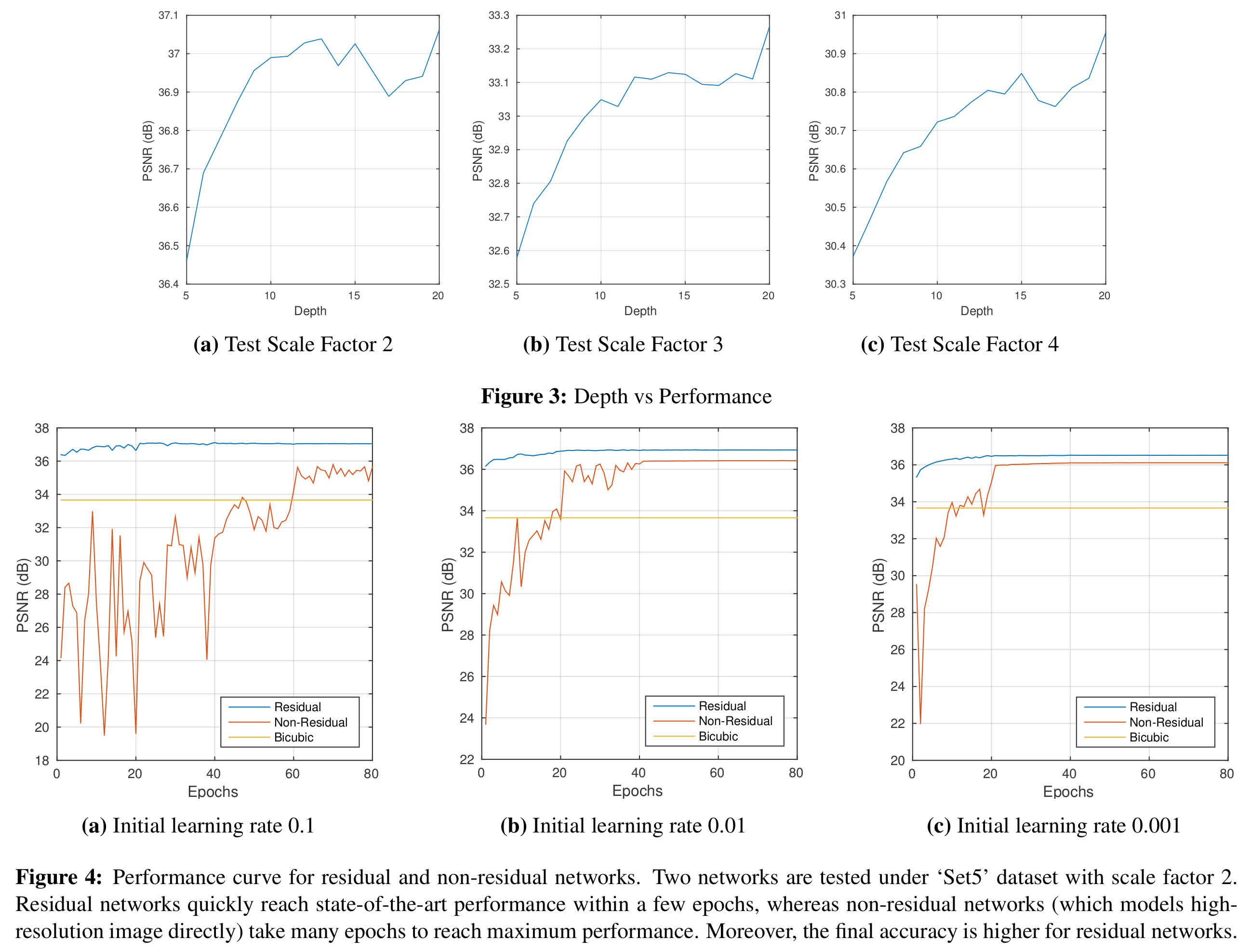

• Performance Curve







  • Network Depth를 증가함에 따라 화질 개선 성능이 높아짐

  • Non-residual Learning은 학습이 매우 불안정하게 진행되고 수렴 시점도 매우 늦으나, Residual Learning은 빠른 수렴 속도와 안정적인 학습 진행을 보여줌

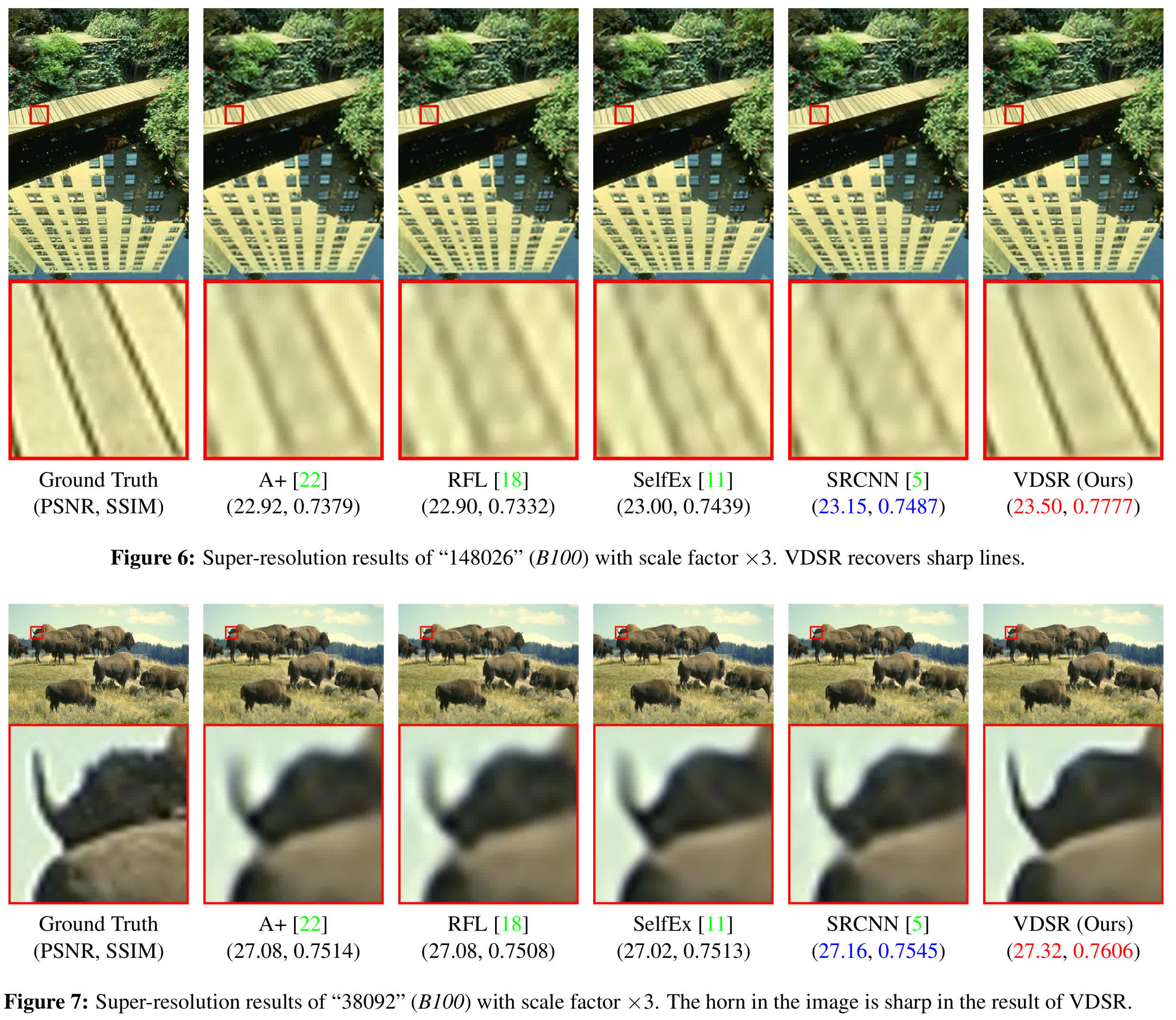

• 화질 비교
