안녕하세요!

<대규모 시스템 설계 기초> 스터디 다섯번째 글입니다.

지난글

• 1회차 : OpenLab - 대규모 시스템 설계 기초 #1

• 2회차 : OpenLab - 대규모 시스템 설계 기초 #2

• 3회차 : OpenLab - 대규모 시스템 설계 기초 #3-1, #3-2

• 4회차 : OpenLab - 대규모 시스템 설계 기초 #4

스터디 목차

1회차

• 1장 사용자 수에 따른 규모 확장성

• 2장 개략적인 규모 추정

2회차

• 4장 처리율 제한 장치의 설계

3회차

• 5장 안정 해시 설계

• 6장 키-값 저장소 설계

4회차

• 7장 분산 시스템을 위한 유일 ID 생성기 설계

• 8장 URL 단축기 설계

5회차

• 9장 크롤러 설계

• 10장 알림 시스템 설계

스터디 개요

이번 회차에서는 9장 “크롤러 설계”와 10장 “알림 시스템 설계”를 스터디했습니다.

스터디는 한 멤버가 내용을 리뷰하고, 중간에 궁금한 점이나 실무 사례를 공유하는 방식으로 진행되었습니다.

9장 “크롤러 설계”에서는 단순한 데이터 수집이 아닌, 확장 가능하고 지속적으로 운영할 수 있는 크롤러 아키텍처에 대해 다루었습니다.

많은 사람들이 파이썬 등의 언어로 간단한 크롤러를 구현해 데이터를 수집해본 경험이 있을 것입니다.

특히, 데이터 분석이나 딥러닝 모델 생성을 위해 필요한 데이터를 직접 크롤링하는 경우가 종종 있습니다.

그러나 이런 임시 크롤러는 웹사이트가 조금만 변경되어도 작동하지 않는 문제가 발생할 수 있습니다.

9장에서는 이러한 단점을 극복하고, 지속 가능한 서비스/시스템 운영을 위해 설계된 크롤러에 대해 학습했습니다.

또한, 크롤링이 생각보다 오래된 기술로, 관련 논문도 오래전부터 있었다는 점을 알게 되었습니다.

10장 “알림 시스템”에서는 iOS와 Android에서의 푸시 알림, SMS, 이메일 등을 포함한 알림 시스템 설계에 대해 다루었습니다.

iOS에서는 APNS(Apple Push Notification Service)를, Android에서는 FCM(Firebase Cloud Messaging)을 사용하여 알림을 발송할 수 있습니다.

SMS와 이메일은 3자 서비스를 사용하거나, 규모가 크지 않을 경우 자체 서비스를 개발하여 구축할 수 있습니다.

책에서는 또한 알림 서버가 단일 장애 지점(SPOF)이 되지 않도록 구조를 개선하는 방법도 다루었습니다.

Chapter 9 - 웹 크롤러 설계

• Robot또는 Spider라고도 부름

• 검색엔진에서 널리 쓰이며 웹의 새로 갱신된 콘텐츠를 찾아내는 것이 주 목적

• 콘텐츠는 웹페이지, 이미지, 비디오 또는 PDF 등

크롤러 사용 유형

• 검색 엔진 인덱싱(Search Engine Indexing)

  • 웹페이지를 모아 검색 엔진을 위한 로컬 인덱스 생성

  • Googlebot은 구글 검색 엔진이 사용하는 웹 크롤러

• 웹 아카이빙(Web Archiving)

  • 웹페이지를 장기보관 하기 위해 정보를 모으는 절차

  • 많은 국립 도서관이 크롤러를 돌려 웹 사이틀 아카이빙 중

• 웹 마이닝(Web Mining)

  • 인터넷에서 유용한 지식을 도출해내는 작업

  • 유명 금융 기업들은 크롤러를 사용해 주주총회 자료나 연차 보고서를 다운받아 핵심 사업 방향 도출

• 웹 모니터링(Web Monitoring)

  • 저작권이나 상표권 침해 사례 모니터링

  • 디지마크(Digimarc)사는 웹 크롤러로 해적판 저작물을 찾아내서 보고

문제 이해 및 설계 범위 확정

웹 크롤러 기본 알고리즘

1. URL 집합이 입력으로 주어지면, 해당 URL들이 가리키는 모든 웹 페이지 다운로드

2. 다운 받은 웹 페이지에서 URL 추출

3. 추출된 URL들을 다운로드할 URL 목록에 추가하고 위 과정을 처음부터 반복

크롤러 요구사항

• 규모 확장성

  • 수십억개의 페이지를 크롤링하기 위해 병행성을 활용하면 효과적으로 크롤링 가능

• 안정성

  • 반응 없는 서버, 장애, 악성 코드들을 잘 대응할 수 있어야함

• 예절(politeness)

  • 대상 웹 사이트에 짧은 시간 동안 너무 많은 요청을 하면 안 됨

• 확장성

  • 새로운 형태의 콘텐츠를 지원하기 쉬워야함

개략적 규모 추정

• 매달 10억 개의 웹페이지 다운로드

• QPS=10억/30일/24시간/3600초 = 대략 400페이지/초

• 최대(Peak) QPS = 2 X QPS = 800

• 웹페이지 크기 평균은 500k라고 가정

• 10억 페이지 x 500k = 500TB/월

• 5년간 보관한다고 가정하면 500TB x 12개월 x 5년 = 30PB

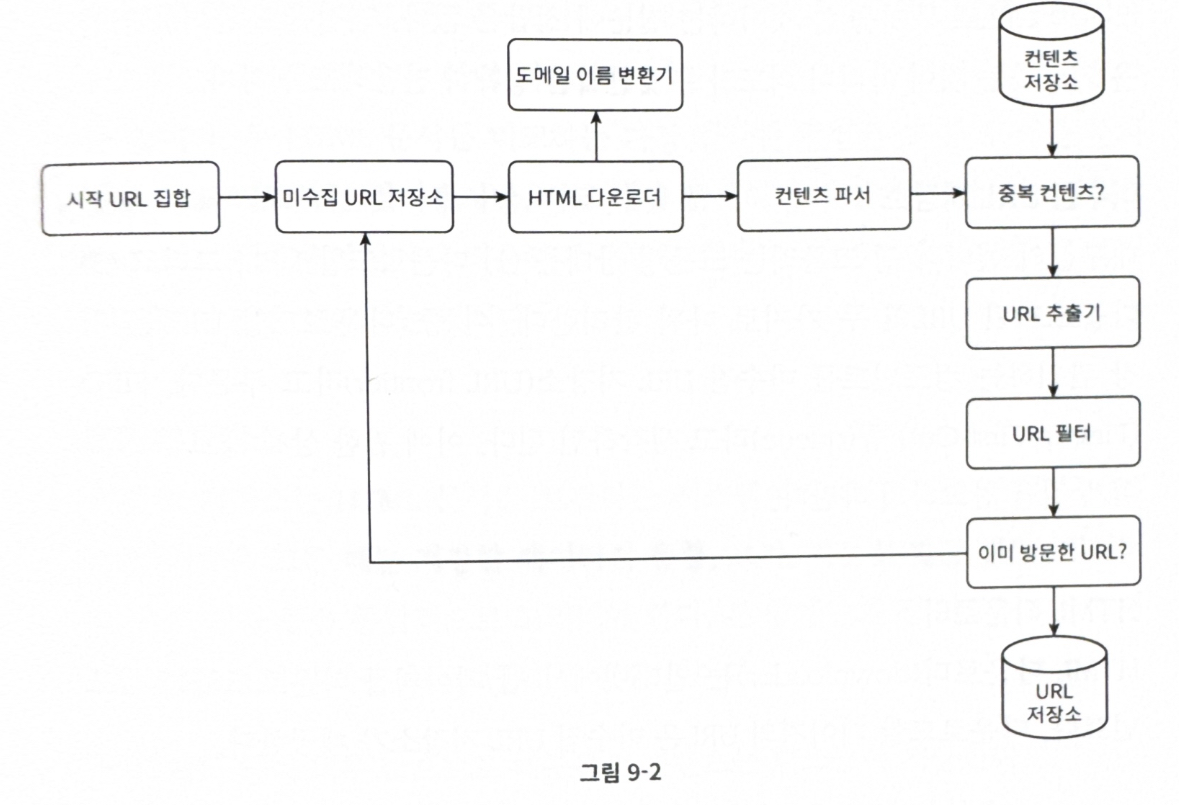

개략적 설계안 제시 및 동의 구하기

시작 URL 집합

• 웹 크롤러가 크롤링을 시작하는 출발점

미수집 URL 저장소

• 다운로드할 URL을 저장 관리하는 컴포넌트

• FIFO Queue 구조

HTML 다운로더

• 웹페이지를 다운로드하는 컴포넌트

• 다운로드할 페이지는 미수집 URL 저장소가 제공

도메인 이름 변환기

• URL을 IP 주소로 변환

콘텐츠 파서

• 파싱과 검증 절차 진행

• 이상한 웹페이지를 걸러냄

중복 콘텐츠인가?

• 웹상의 29% 가량의 콘텐츠는 중복된 자료들

• 중복을 가려내기 위해 웹피이지의 해시 값을 비교하는 방법 사용 가능

콘텐츠 저장소

• HTML 문서를 보관하는 시스템

• 본 설계안에서는 디스크와 메모리를 동시 사용

  • 데이터 양이 너무 많아 대부분의 콘텐츠는 디스크 저장

  • 인기 있는 콘텐츠는 메모리 저장

URL 추출기

• HTML 페이지를 파싱하여 링크들을 골라냄

• 상대 경로는 전부 절대 경로로 변환

URL 필터

• 다음과 같은 URL들을 크롤링 대상에서 제외

  • 특정한 콘텐츠 타입이나 파일 확장자를 갖는 URL

  • 접속시 오류가 발생하는 URL

  • 접근 제외 목록에 포함된 URL

이미 방문한 URL?

• 이미 방문한 적 있는 URL을 추적하여 여러번 처리하거나 무한루프에 빠지는 것을 방지

• 블룸 필터나 해시 테이블을 자료구조로 사용 가능

URL 저장소

• 이미 방문한 URL을 보관하는 저장소

상세 설계

DFS를 쓸 것인가, BFS를 쓸 것인가

• 웹은 유향(directed graph) 그래프

  • 페이지는 노드, 하이퍼링크는 에지(edge)

• 크롤링은 유향 그래프를 에지를 따라 탐색하는 과정

• DFS, BFS는 그래프 탐색에 널리 사용되는 알고리즘

• DFS(depth-first search)는 그래프 크기가 클 경우 어느 정도로 깊이 가게 될지 가늠하기 어려움

• 웹 크롤러는 보통 BFS(breadth-first search)를 사용

BFS를 사용하는 경우 다음과 같은 문제 발생

• 링크들을 병렬로 처리하는 경우 같은 서버에 수많은 요청을 하여 과부하게 걸리게됨

• BFS는 URL간 우선순위가 없음

미수집 URL 저장소

• 미수집 URL 저장소를 활용하여 위 문제 개선 가능

• URL 사이의 우선순위와 freshness를 구별하는 크롤러 구성 가능

예의

• 웹 크롤러는 수집 대상 서버에 짧은 시간 안에 너무 많은 요청을 보내는 것을 감가해야함

• DoS 공격으로 간주될 수 있음

• 한 번에 한 페이지만 요청하는 구조가 되어야함

• 웹 사이트의 호스트명과 다운로드를 수행하는 작업 스레드 사이의 관계를 유지해 구현

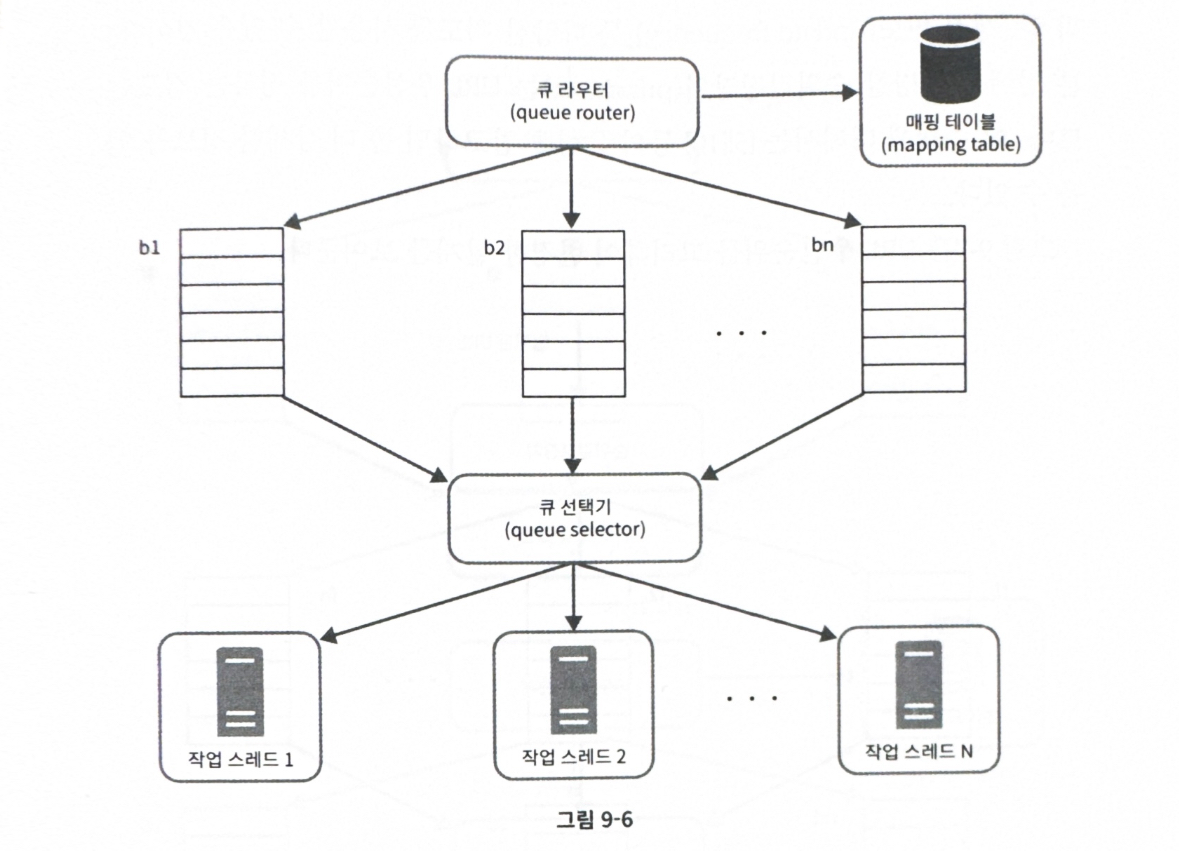

• 큐 라우터(queue router)

  • 같은 호스트에 속한 URL은 언제나 같은 큐(b1, b2, ...bn)로 가도록 보장

• 매핑 테이블(mapping table)

  • 호스트 이름과 큐 사이의 관계를 보관하는 테이블

• FIFO Queue

  • 같은 호스트에 속한 URL은 언제나 같은 큐에 보관

• 큐 선택기(queue selector)

  • 큐들을 순회하면서 큐에서 URL을 꺼내 작업 스레드에 전달

• 작업 스레드(worker thread)

  • 전달된 URL을 다운로드하는 작업 수행

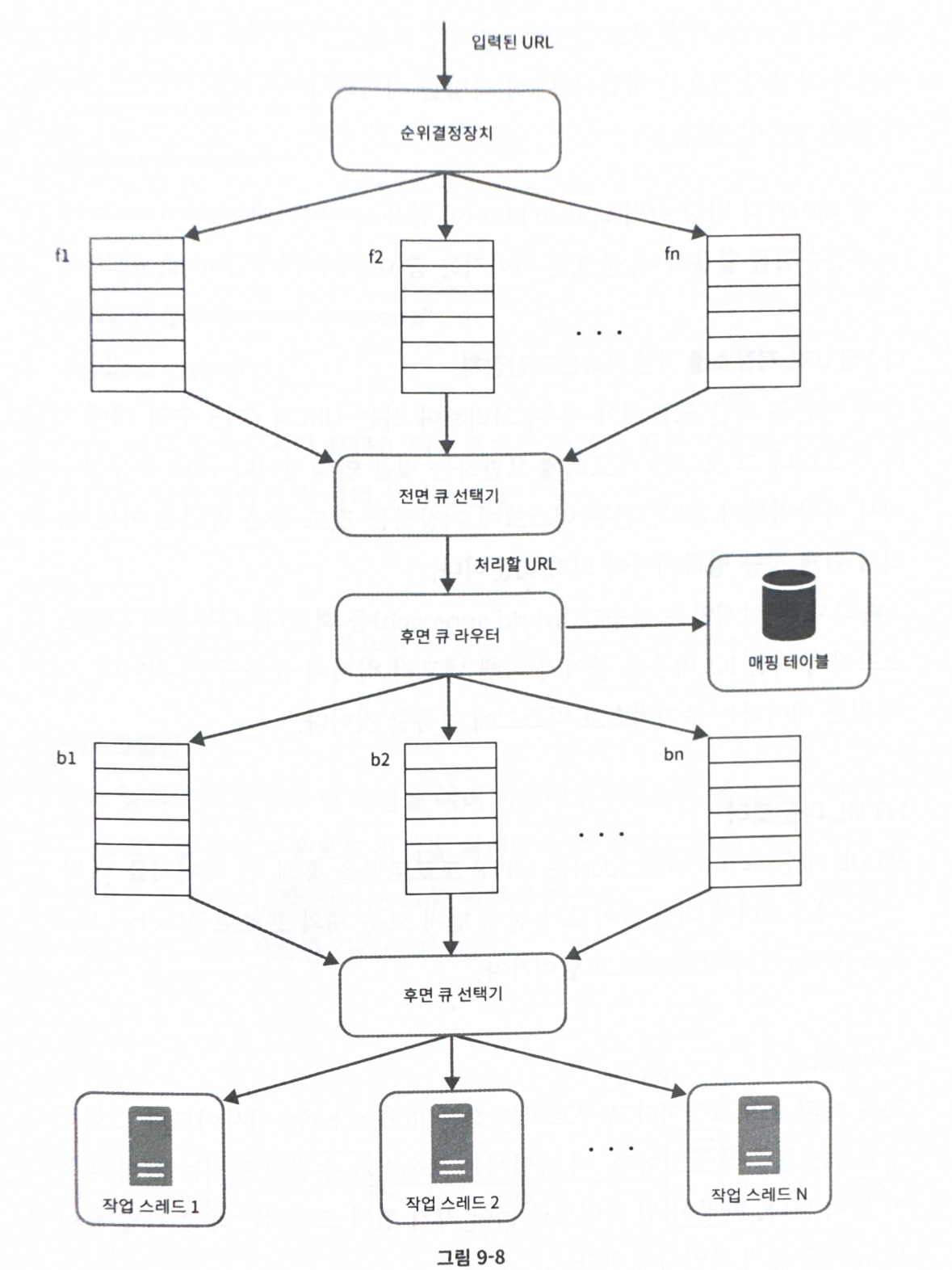

우선순위

• 유용성에 따라 URL의 우선순위를 나눌 때는 페이지랭크, 트래픽 양, 갱신 빈도 등 다양한 척도 사용

• 전면 큐 : 우선순위 결정 과정 처리

• 후면 큐 : 크롤러가 예의 바르게 동작하도록 보증

신선도(freshness)

• 웹페이지는 수시로 추가, 삭제, 변경 됨

• freshness를 유지하기 위해 이미 다운로드한 페이지라도 주기적으로 재수집(recrawl) 해야함

• 모든 URL을 재수집하는 것은 많은 리소스 필요

• 최적화 방안

  • 웹 페이지의 변경 이력 활용

  • 우선순위를 활용하여 중요한 페이지는 좀 더 자주 재수집

HTML 다운로더

Robots.txt

• 이 파일에는 크롤러가 수집해도 되는 페이지 목록들 존재

성능 최적화

• 분산 크롤링

  • 각 서버가 여러 스레드를 돌려 다운로드 작업 처리

• 도메인 이름 변환 결과 캐시

  • DNS 요청 처리에 보통 10ms ~ 200ms 소요

  • 도메인 이름과 IP 주소 관계를 캐시 보관

  • 크론잡 등으로 주기적으로 갱신

• 지역성

  • 크롤링 서버가 크롤링 대상 서버와 지역적으로 가까우면 다운로드 시간이 개선됨

  • 지역성 활용 전략은 크롤 서버, 캐시, 큐, 저장소 등 대부분의 컴포넌트에 적용 가능

• 짧은 타임아웃

  • 응답이 느리거나 응답이 없는 서버를 걸러냄

• 안정성

  • 안정해시 : 부하 분산에 사용

  • 크롤링 상태 및 수집 데이터 저장 : 장애가 발생해도 쉽게 복구할 수 있도록 기록

  • 예외처리 : 전체 시스템이 중단되지 않도록 고려

  • 데이터 검증 : 시스템 오류 방지를 위해 검증 작업 수행

문제 있는 콘텐츠 감지 및 회피

• 중복 콘텐츠

  • 해시나 체크섬 등을 사용하여 중복 콘텐츠 탐지

• 거미 덫(spider trap)

  • 크롤러를 무한 루프에 빠지도록 설계된 웸 피이지

  • URL 최대 길이를 제한하여 회피 가능

• 데이터 노이즈

  • 광고나 스크립트 코드, 스펨 URL 같은 것은 불필요하여 제외 해야함

참고

크롤링

• https://velog.io/@mowinckel/%EC%9B%B9-%ED%81%AC%EB%A1%A4%EB%A7%81-I

• https://courses.cs.washington.edu/courses/cse454/15au/papers/mercator.pdf

Chapter 10 - 알림 시스템 설계

• 최신 뉴스, 제품 업데이트, 이벤트, 선물 등 고객에게 중요할 만한 정보를 비동기적으로 제공

• 알림 시스템은 모바일 푸시 알림 외에도 SMS 메시지, 이메일 등도 있음

알림 유형별 지원 방안

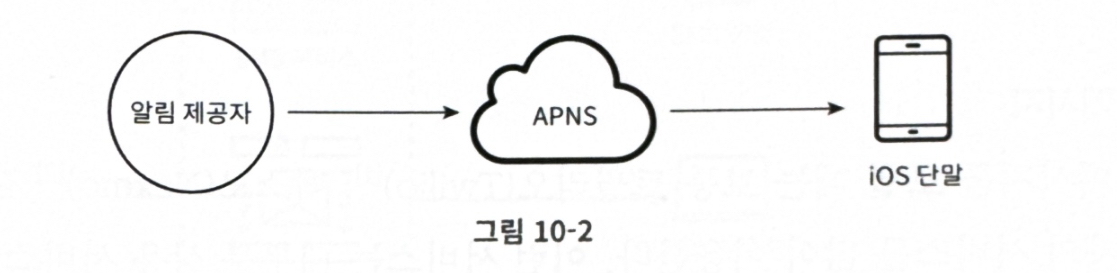

iOS 푸시 알림

• 알림 제공자(provider)

  • 알림 요청을 만들어 애플 푸시 알림 서비스(APNS: apple push notification service)로 보내는 주체

    • 단말 토큰(device token) : 알림 요청을 보내는데 필요한 고유 식별자

    • 페이로드(payload) : 알림 내용을 담은 JSON 딕셔너리

• APNS : 애플이 제공하는 원격 서비스. 푸시 알림을 iOS 장치로 보내는 역할

• iOS 단말 : 푸시 알림을 수신하는 사용자 단말

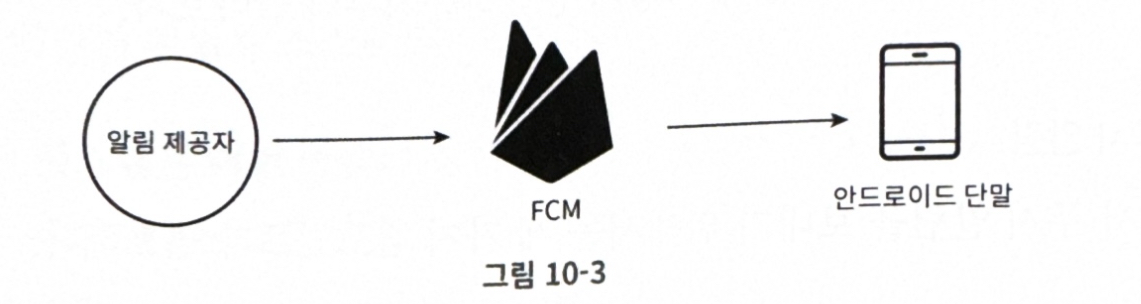

안드로이드 푸시 알림

• 안드로이드도 iOS와 유사한 구조로 동작. APNS대신 FCM(Firebase Cloud Messaging) 사용

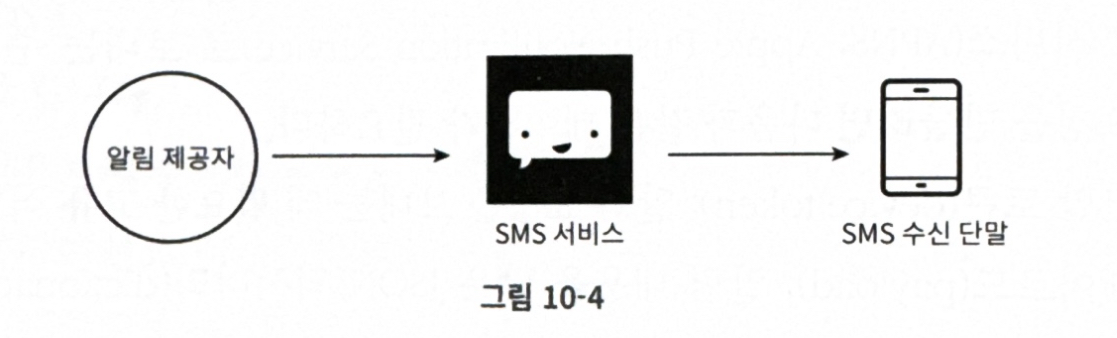

SMS 메시지

• 트윌리오(Twilio), 넥스모(Nexmo) 같은 제3자 사업자의 서비스를 이용

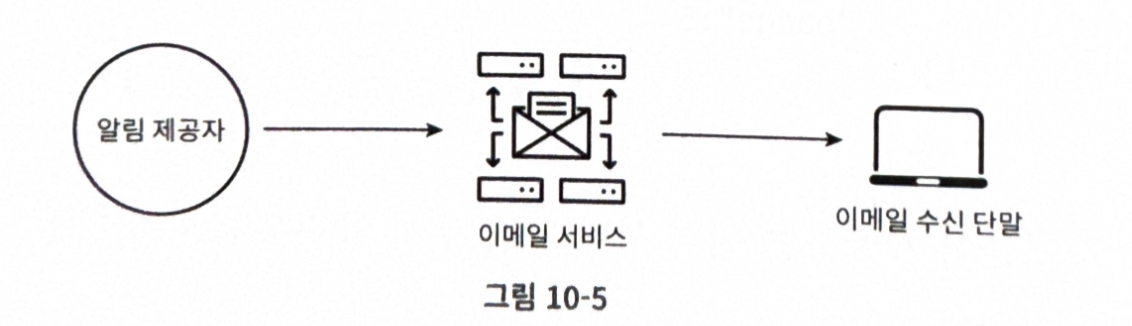

이메일

• 샌드그리드(Sendgrid), 메일침프(Mailchimp) 와 같은 상용 서비스들이 있음

연락처 정보 수집 절차

• 알림을 보내려면 모바일 단말 토큰, 전화번호, 이메일 주소 등의 정보 필요

• 앱을 설치 하거나 처음으로 계정을 등록하면 API 서버는 해당 사용자 정보를 DB에 저장

알림 전송 및 수신 절차

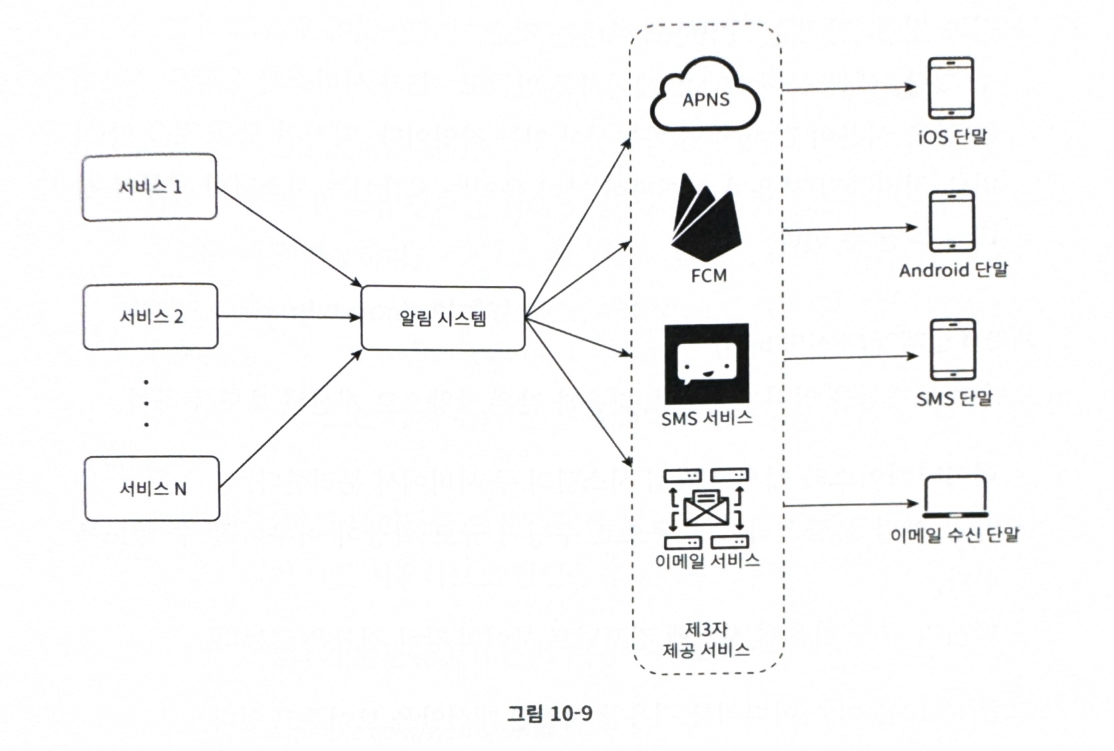

설계안

• 1부터 N까지의 서비스

  • 이 서비스 각각은 마이크로서비스, 크론잡, 분산 시스템 컴포넌트 등일 수 있음

  • 사용자 납기일을 알리고자하는 과금 서비스, 배송 알림을 보내려는 쇼핑몰 웹사이트 등

• 알림 시스템

  • 알림 시스템은 알림 전송/수신 처리의 핵심

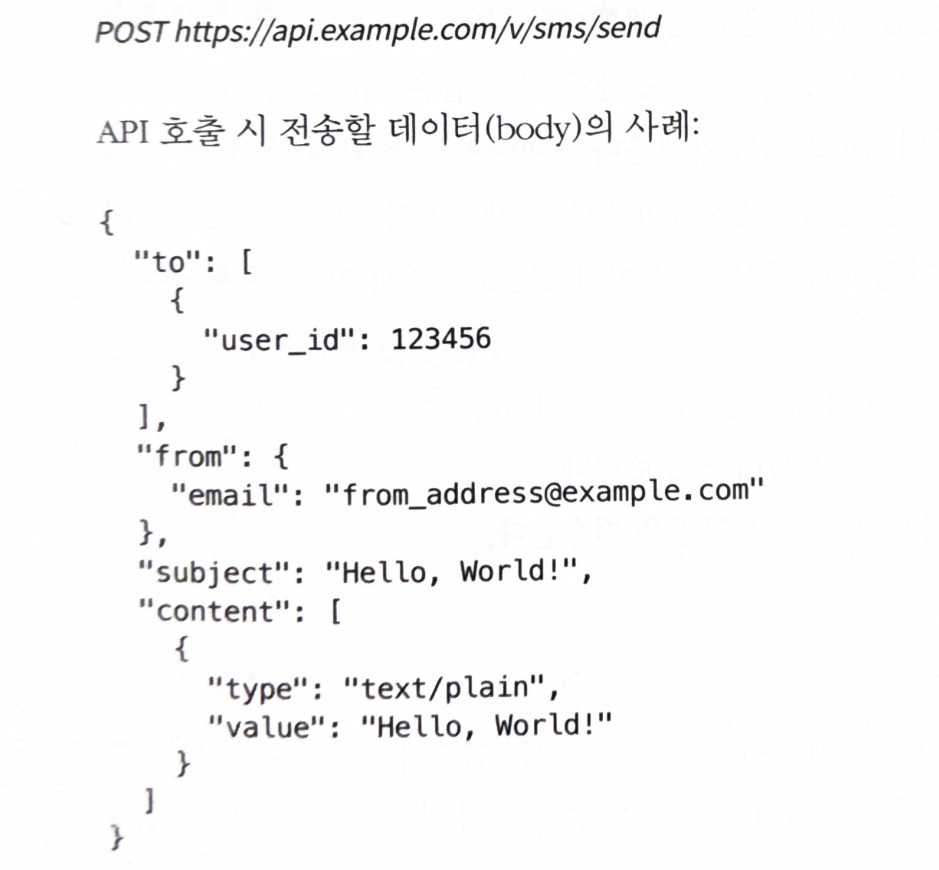

  • 알림 전송을 위한 API를 제공해야함

  • 제3자 서비스에 전달할 알림을 만들어 낼 수 있어야 함

• 제3자 서비스

  • 사용자에게 알림을 실제 전달하는 역할

  • 제3자 서비스와 통합 시 유의할 것은 확장성

  • 쉽게 새로운 서비스를 통합하거나 기존 서비스를 제거할 수 있어야 함

• iOS, 안드로이드, SMS, 이메일 단말

  • 사용자는 자기 단말에서 알림 수신

위 구조만으로는 다음과 같은 문제 존재

• SPOF : 알림 서비스가 하나 밖에 없어 서버에 장애가 생기면 전체 장애가 됨

• 규모 확장성 : DB나 캐시 등 중요 컴포넌트의 규모를 개별적으로 늘릴 방법이 없음

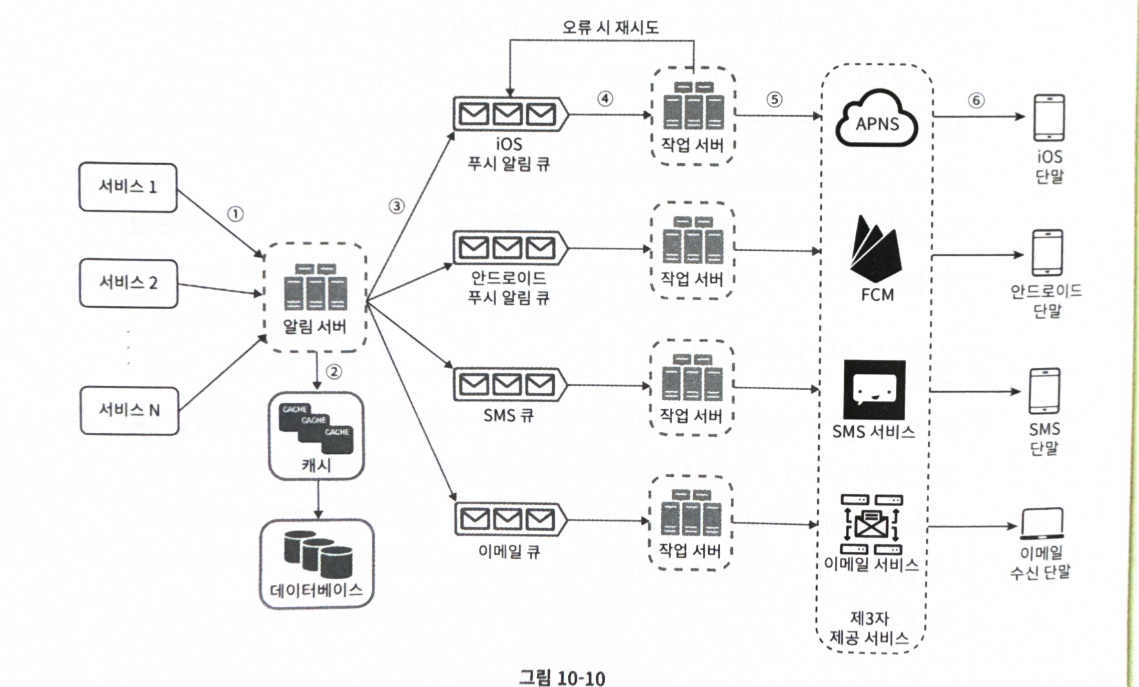

개선된 설계안

• DB와 캐시 알림 시스템이 주 서버에서 분리됨

• 알림 서버를 증설 하고 자동으로 수평적 규모 확장이 이루어짐

• 메시지 큐를 이용해 시스템 컴포넌트 사이의 강한 결합을 끊는다

알림 서버

• 알림 전송 API : 스팸 방지를 위해 보통 사내 서비스 또는 인증된 클라이언트만 이용 가능

• 알림 검증 : 이메일 주소, 전화 번호 등에 대한 기본적 검증 수행

• 데이터베이스 또는 캐시 질의 : 알림에 포함시킬 데이터를 가져오는 기능

• 알림 전송 : 알림 데이터를 메시지 큐에 넣는다

캐시

• 사용자 정보, 단말 정보, 알림 켐플릿 등을 캐시

데이터베이스

• 사용자, 알림, 설정 등 다양한 정보 저장

메시지 큐

• 시스템 컴포넌트 간 의존성 제거

• 다량의 알림 전송 시 버퍼 역할

작업 서버

• 메시지 큐에서 전송할 알림을 꺼내 제3자 서비스로 전달

제3자 서비스

iOS, 안드로이드, SMS, 이메일 단말

상세 설계

안정성

데이터 손실 방지

• 알림이 소실 되면 안된다

• 알림이 지연되거나 순서가 틀려도 괜찮지만 사라지면 문제

• -> 알림 시스템은 알림 데이터를 DB에 보관하고 재시도 매커니즘을 구현해야함

• -> 알림 로그 DB를 유지하는 것이 한 가지 방법

알림 중복 전송 방지

• 이벤트 ID를 검사하여 이전에 본적이 있는 이벤트인지 확인

알림 템플릿

• 알림 템플릿은 인자(parameter)나 스타일, 추적 링크를 조정하기만 하면 사전에 지정한 형식에 맞춰 알림을 만들어 내는 틀

알림 설정

• 사용자가 알림 설정을 상세히 조정할 수 있도록 제공

전송률 제한

• 너무 많은 알림이 보내지지 않도록 함

• 한 사용자가 받을 수 있는 알림의 빈도 제한

재시도 방법

• 알림 전송에 실패하면 해당 알림을 재시도 전용 큐에 넣는다

• 문제 지속 발생 시 개발자에게 통지

푸시 알림과 보안

• 인증되거나 승인된 클라이언트만 알림 전송 가능

큐 모니터링

• 큐에 쌓인 알림이 제대로 해소 되고 있는지 모니터링 필요

• 적절한 속도로 해소 되지 않는 경우 작업 스레드를 증설할 필요가 있음

이벤트 추적

• 알림 확인률, 클릭율, 실제 앱 사용으로 이어지는 메트릭은 사용자를 이해하는데 중요한 요소

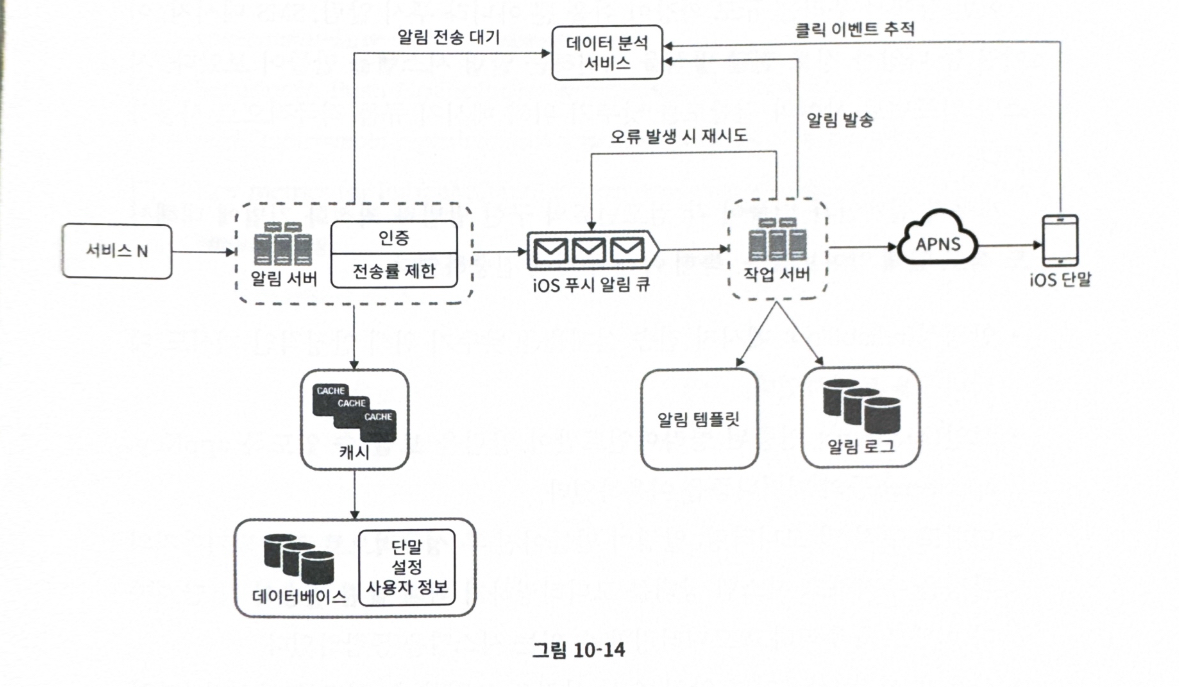

수정된 설계안
