이번에는 VPC 설정에 대해서 알아보겠습니다.

전체 아키텍쳐는 1편을 참고해 주시길 바랍니다.

1편 : AWS MediaConvert 를 활용한 동영상 스트리밍 서비스 구축기 - 1편

2편 : AWS MediaConvert 를 활용한 동영상 스트리밍 서비스 구축기 - 2편

3편 : AWS MediaConvert 를 활용한 동영상 스트리밍 서비스 구축기 - 3편

VPC 설정

VPC 구성 이유

Lambda(또는 타 aws 리소스) 에서 외부 API(CMS의 경우 어드민 시스템)를 호출 해야 하는데, 외부 API의 경우 방화벽 정책이 있는 경우가 있어 인바운드 정책 추가가 필요.

하지만 Lambda에서 인입되는 ip들은 유동적이라, Lambda의 outbound ip를 고정해야 할 필요가 있음.

lambda 고정 ip 설정 가이드

https://docs.aws.amazon.com/ko_kr/prescriptive-guidance/latest/patterns/generate-a-static-outbound-ip-address-using-a-lambda-function-amazon-vpc-and-a-serverless-architecture.html

트래픽이 나가는 과정

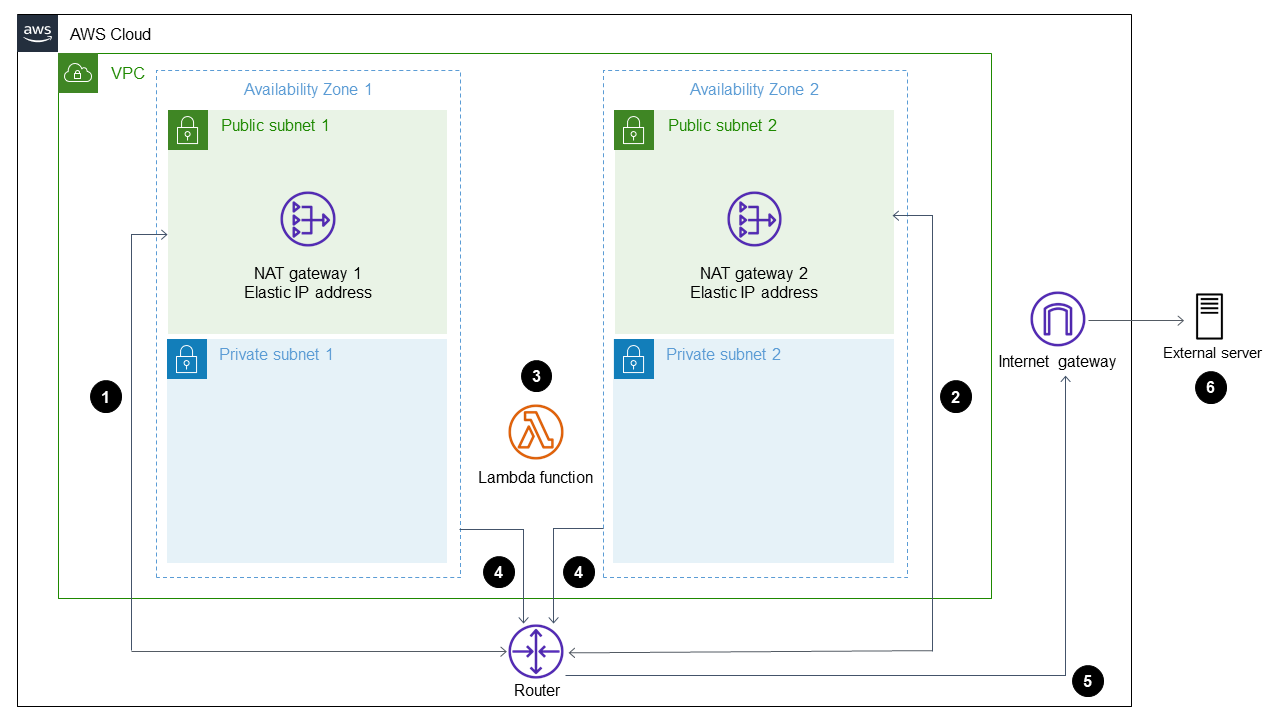

이미지 원본: AWS

1. 아웃바운드 트래픽이 퍼블릭 서브넷 1의 NAT 게이트웨이 1을 통해 나간다.

2. 아웃바운드 트래픽이 퍼블릭 서브넷 2의 NAT 게이트웨이 2을 통해 나간다.

3. Lambda 함수는 프라이빗 서브넷 1 또는 프라이빗 서브넷 2에서 실행된다.

4. 프라이빗 서브넷 1과 프라이빗 서브넷 2는 트래픽을 퍼블릭 서브넷의 NAT 게이트웨이로 라우팅.

5. NAT 게이트웨이는 퍼블릭 서브넷에서 인터넷 게이트웨이로 아웃바운드 트래픽을 전송.

6. 아웃바운드 데이터는 인터넷 게이트웨이에서 외부 서버로 전송.

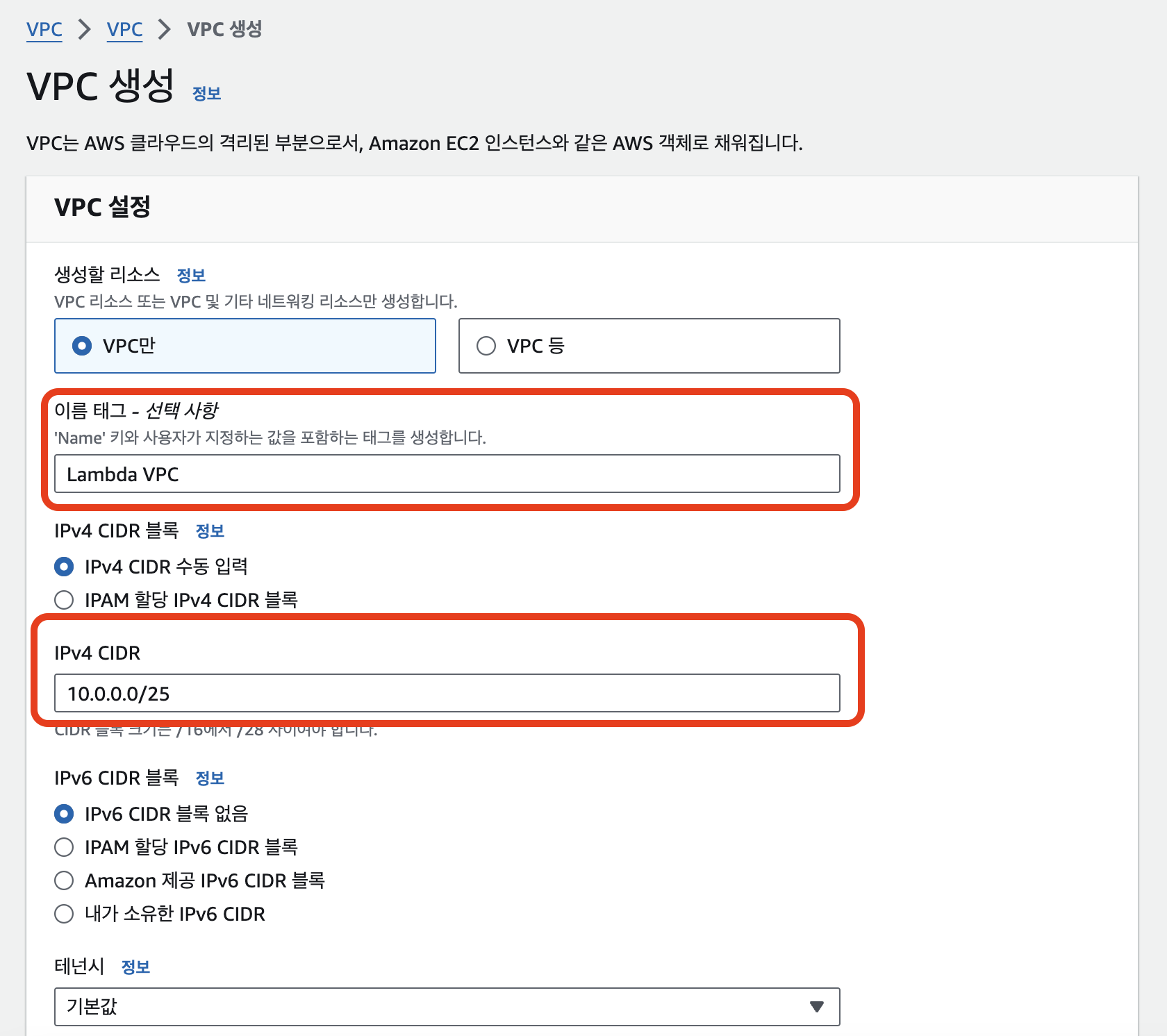

VPC 생성

이름 : Lambda VPC

IPv4 CIDR : 10.0.0.0/25

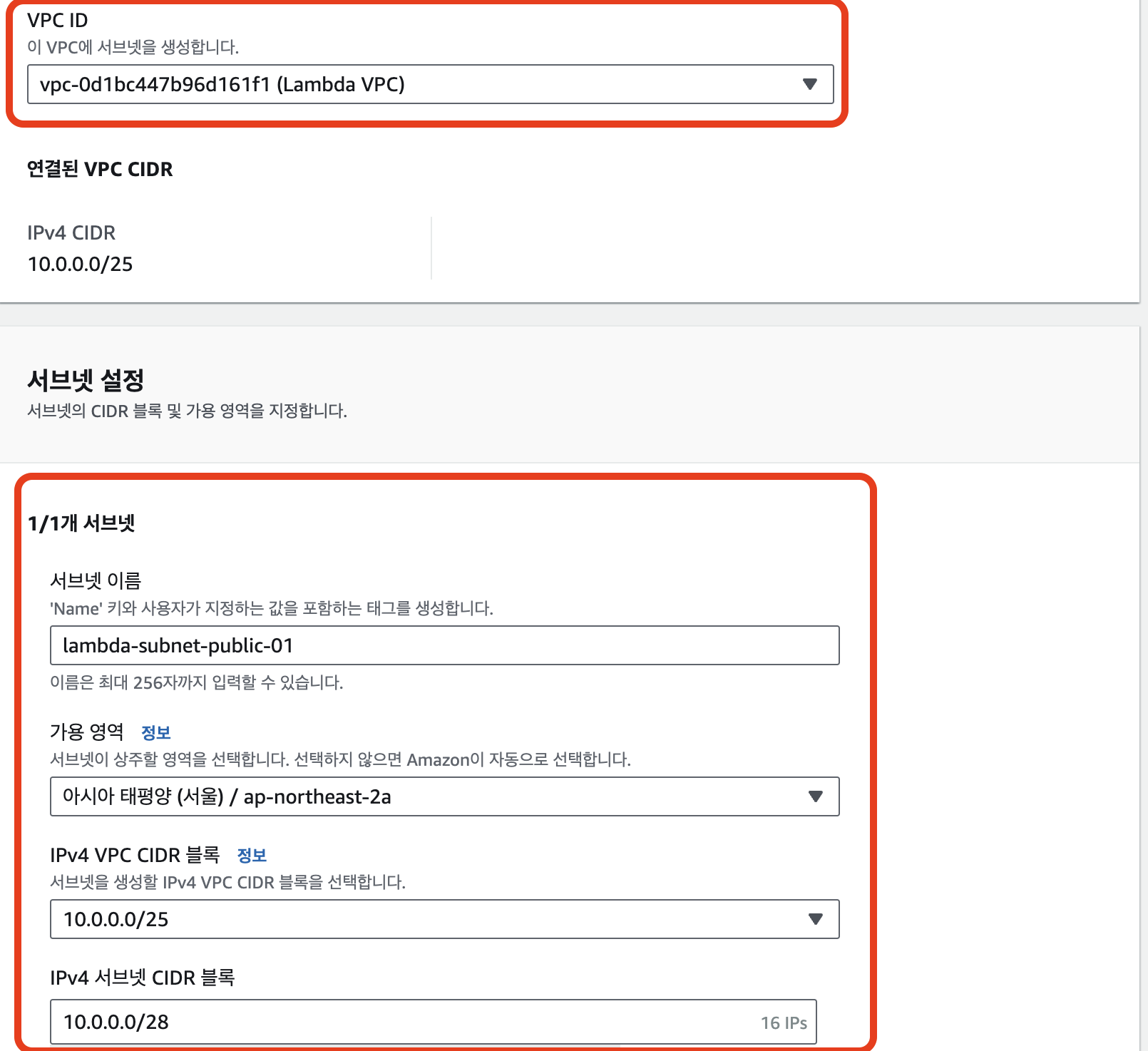

서브넷 생성

public subnet 생성(2개 생성)

public subnet 1

IPv4 CIDR 블록의 경우 를 10.0.0.0/28 입력하고 서브넷 생성

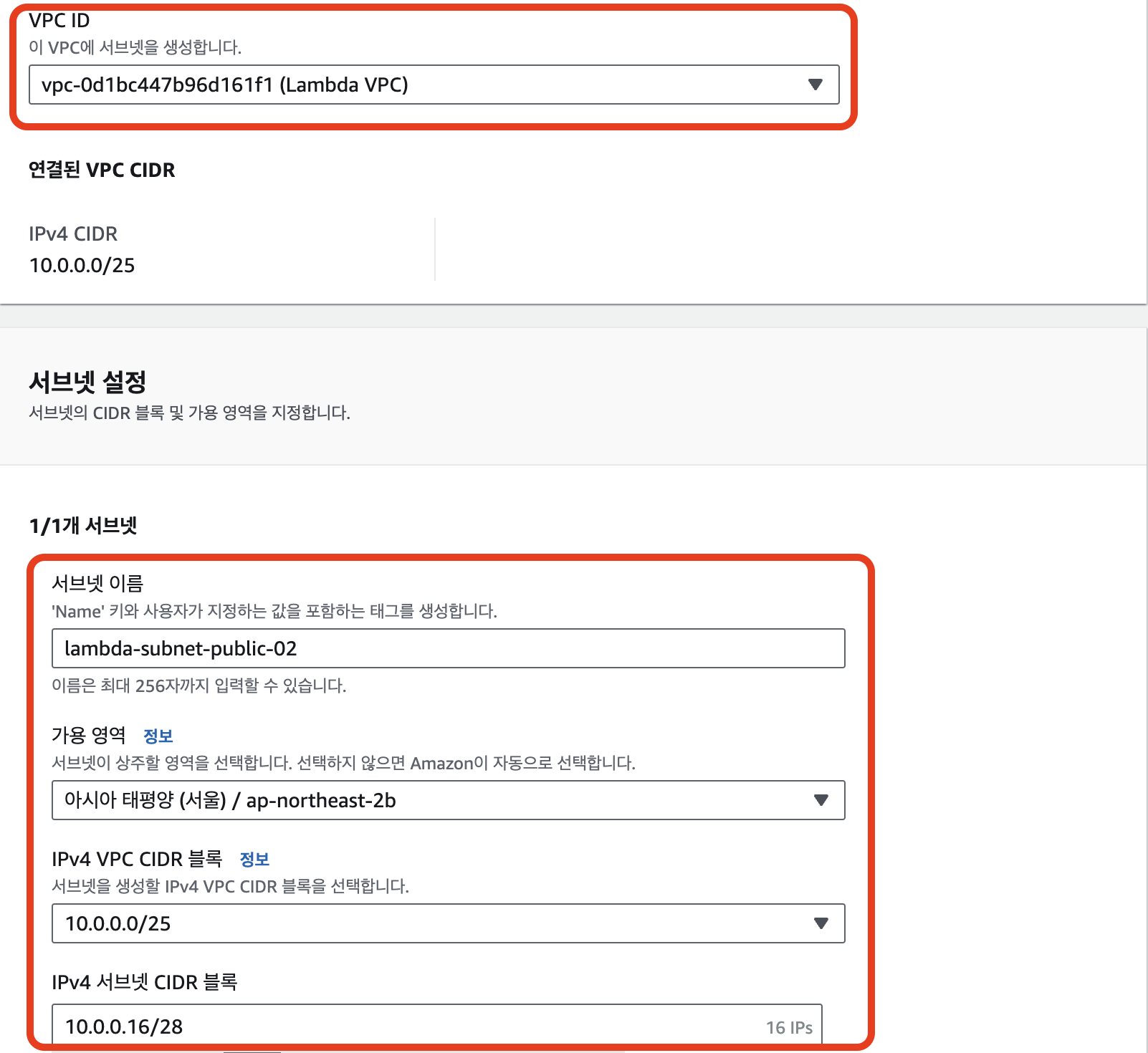

public subnet 2

가용 영역을 선택 할때 public subnet 1이 포함된 가용 영역은 사용할 수 없음으로 다른 가용영역 선택.

IPv4 CIDR 블록의 경우 를 10.0.0.16/28 입력하고 서브넷 생성

private subnet 생성(2개)

private subnet 1

이전에 생성한 public subnet 1 이 포함된 가용영역 선택.

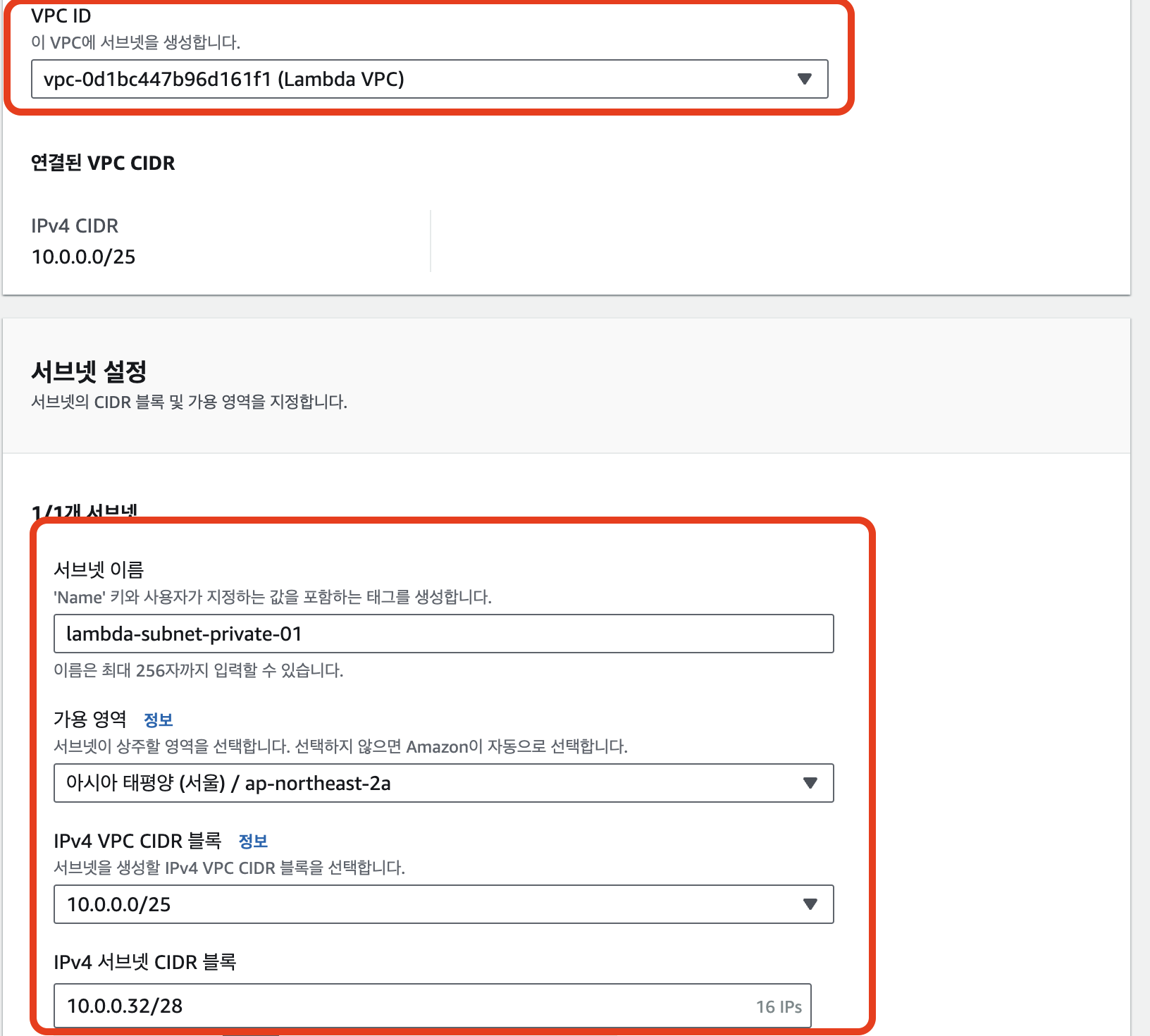

IPv4 CIDR 블록의 경우 를 10.0.0.32/28 입력하고 서브넷 생성

private subnet 2

이전에 생성한 public subnet 2 이 포함된 가용영역 선택.

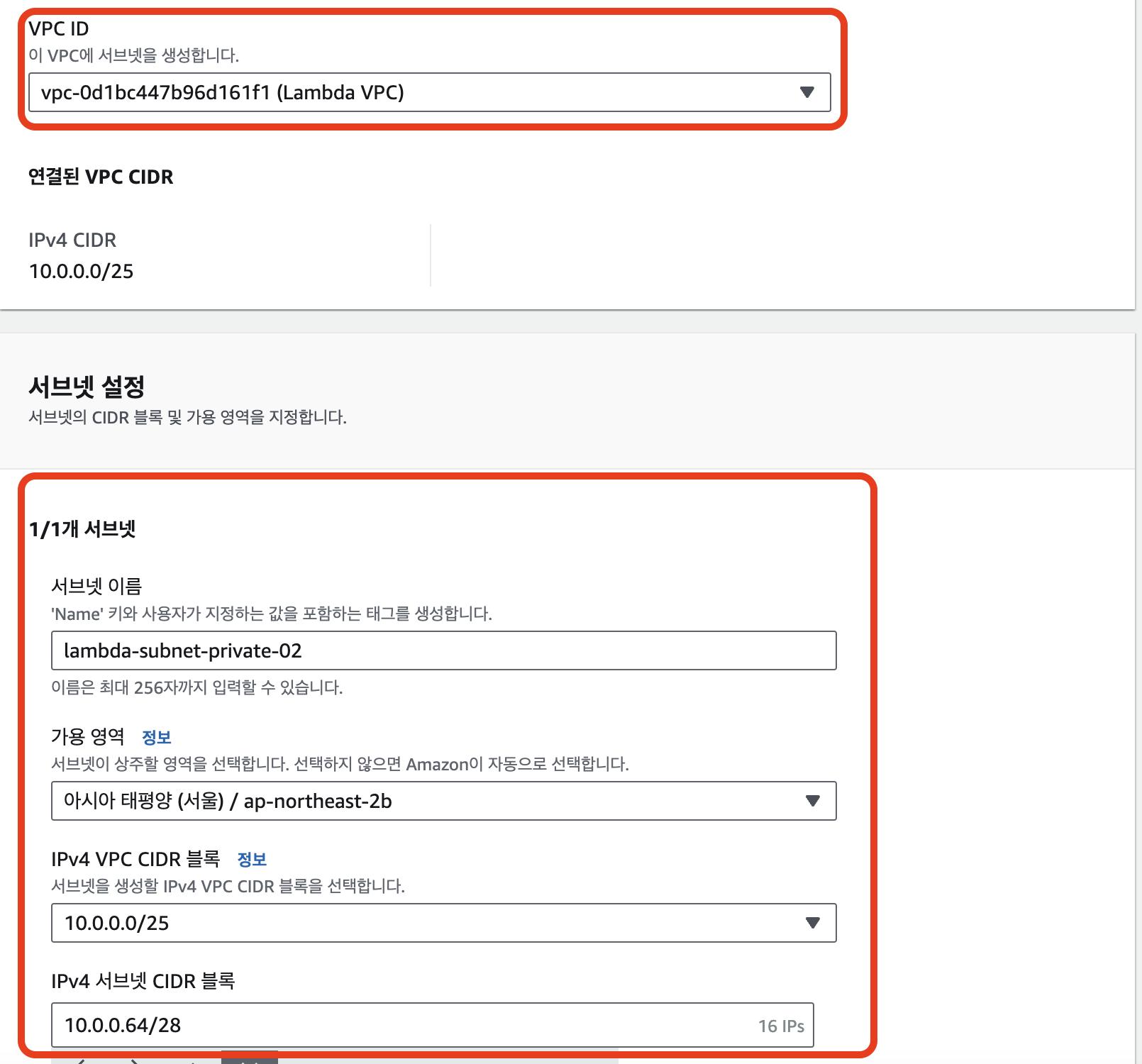

IPv4 CIDR 블록의 경우 를 10.0.0.64/28 입력하고 서브넷 생성

엘라스틱 IP 생성

엘라스틱 IP 생성(2개)

엘라스틱 IP 첫번째

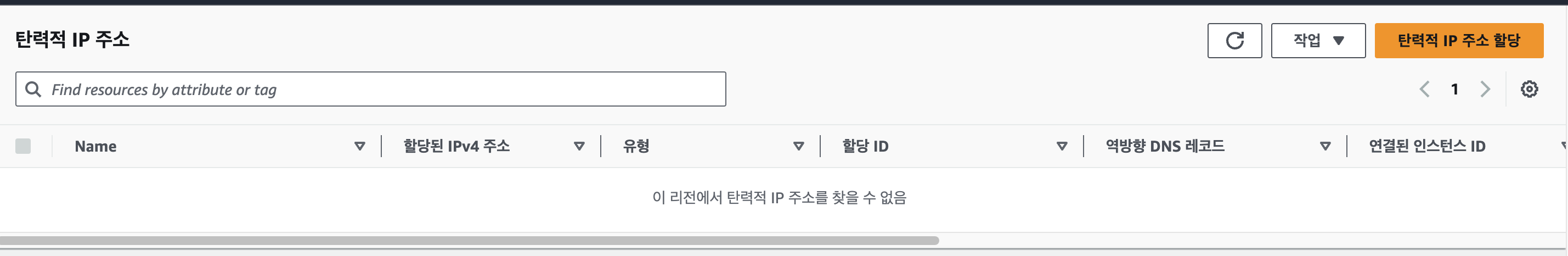

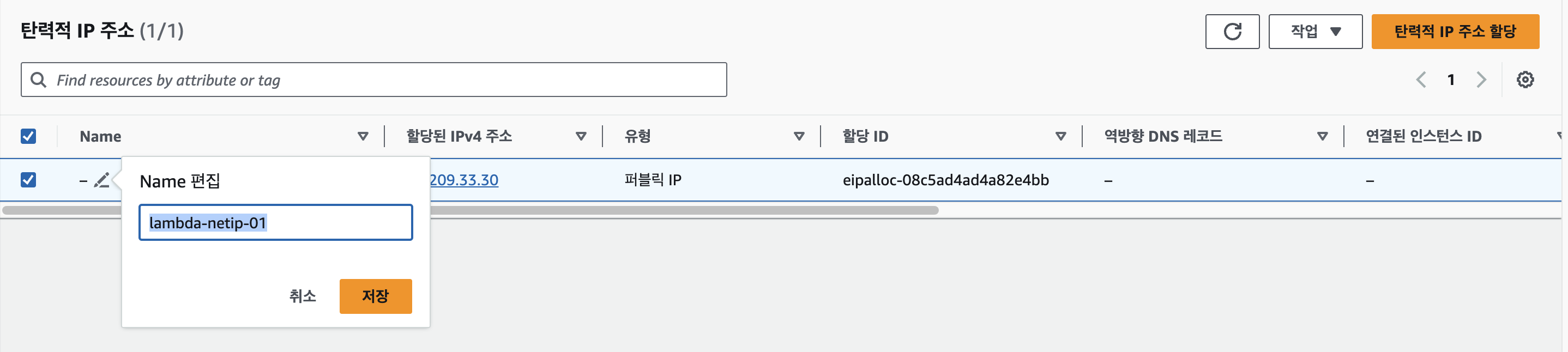

탄력적 IP 주소 할당 클릭하여 IP 생성

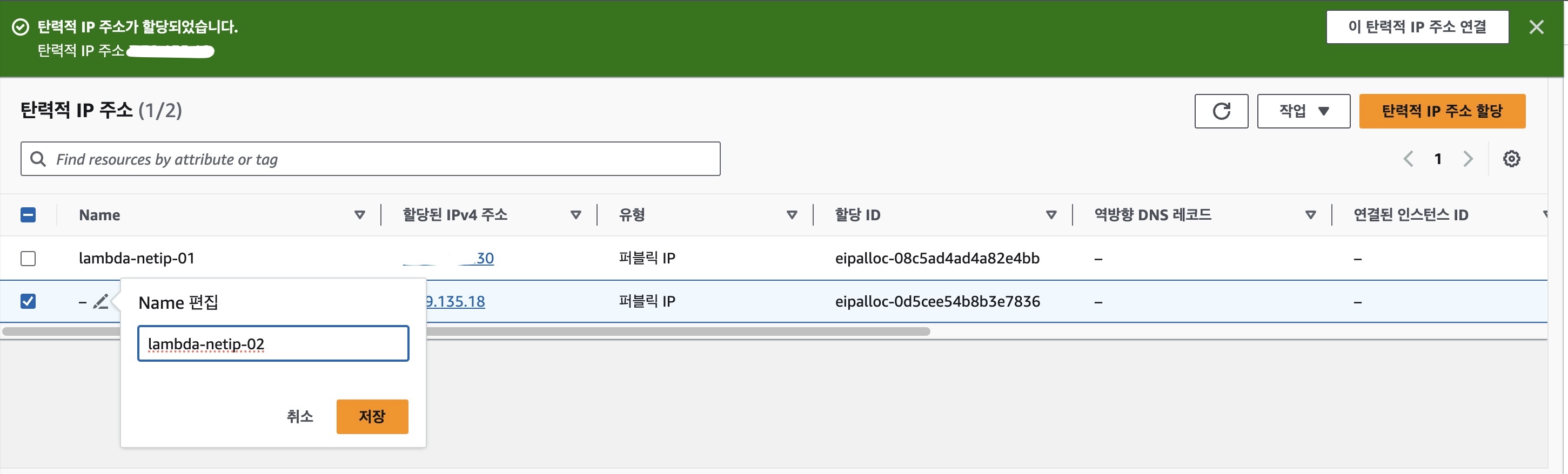

이름 편집하여 이름 생성

(이 엘라스틱 IP 주소는 첫 번째 NAT 게이트웨이에 사용 )

엘라스틱 IP 두번째

탄력적 IP 주소 할당 클릭하여 IP 생성

이름 편집하여 이름 생성

(이 엘라스틱 IP 주소는 두 번째 NAT 게이트웨이에 사용 )

인터넷 게이트웨이 생성

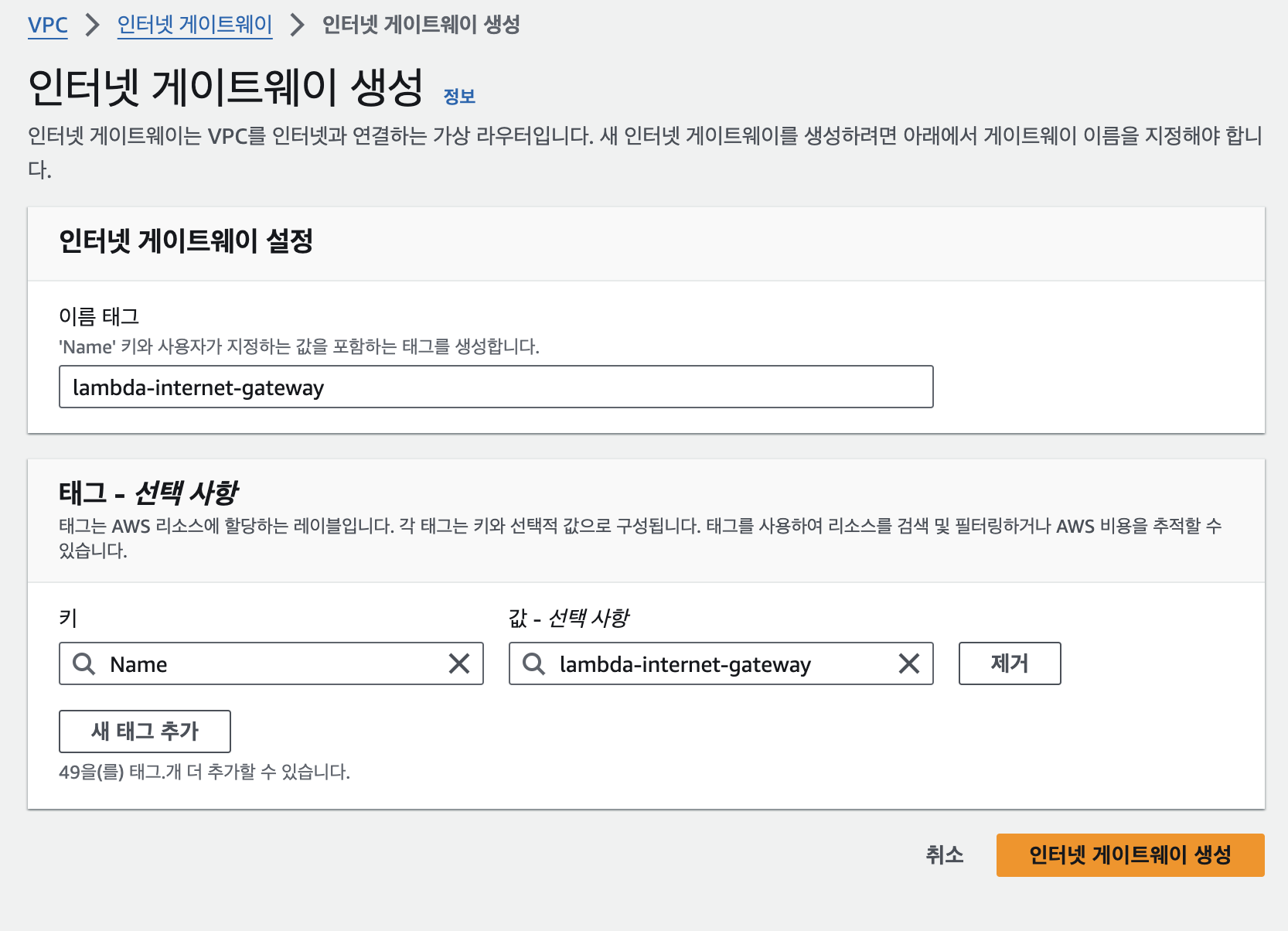

이름 입력후 생성.

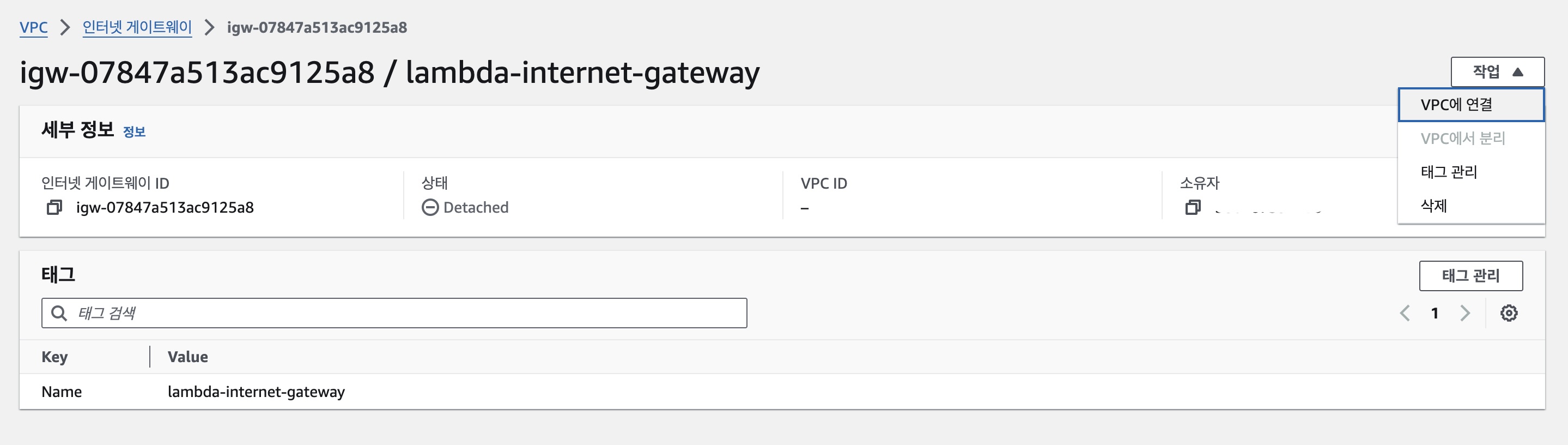

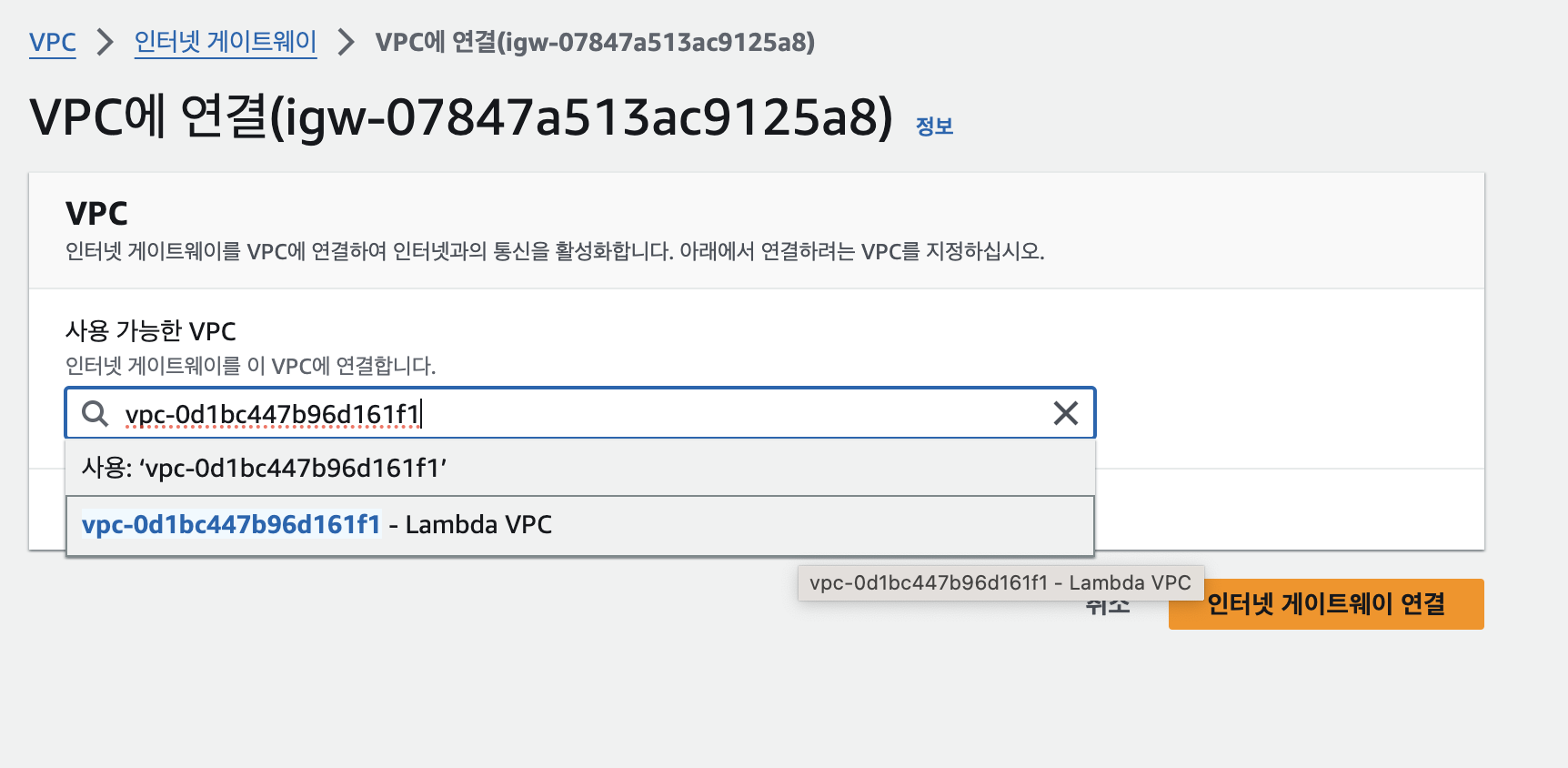

생성한 인터넷 게이트웨이 선택 → 작업 → VPC에 연결

Lambda VPC 선택

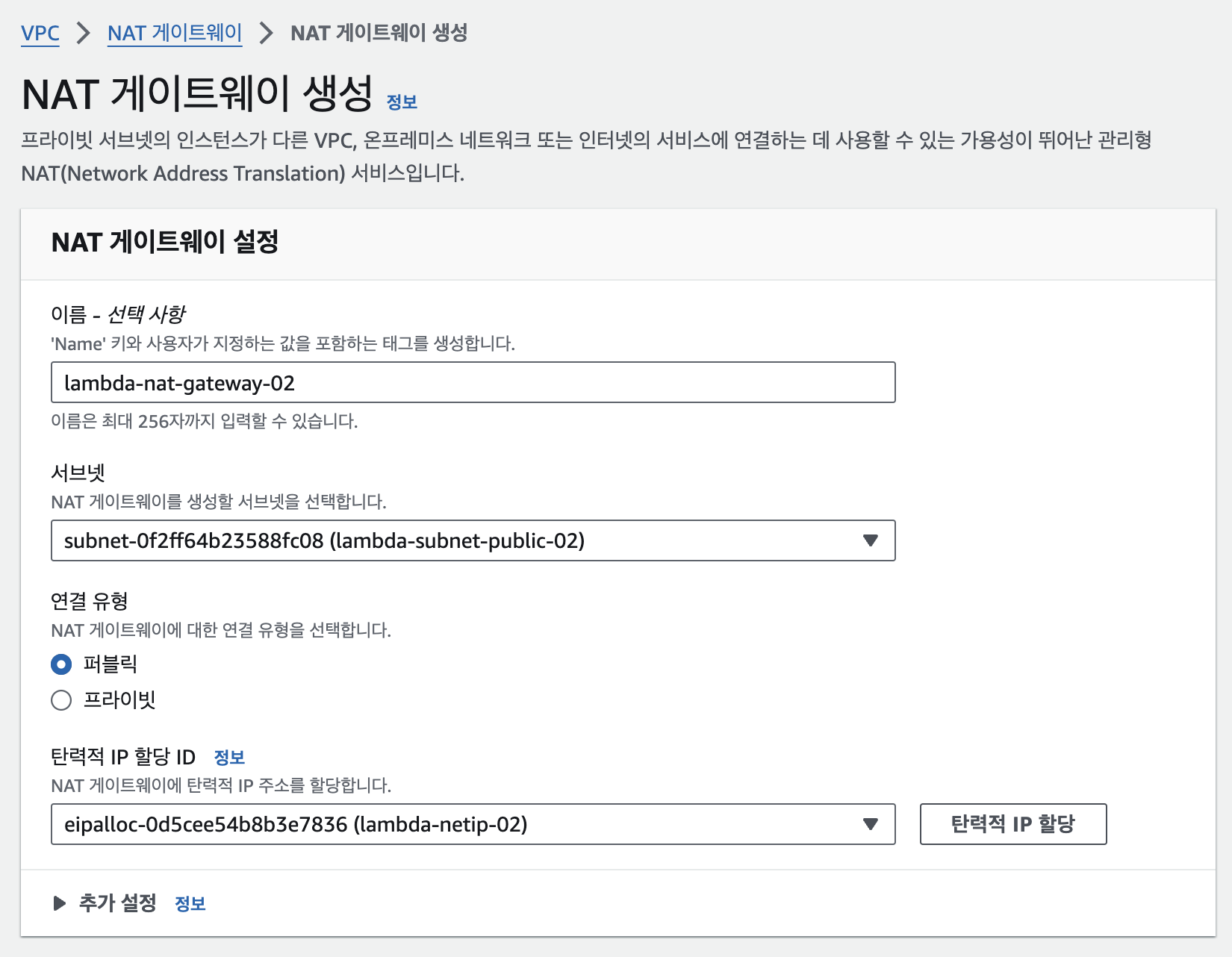

NAT 게이트웨이 생성

NAT 게이트웨이는 2개 생성 필요.

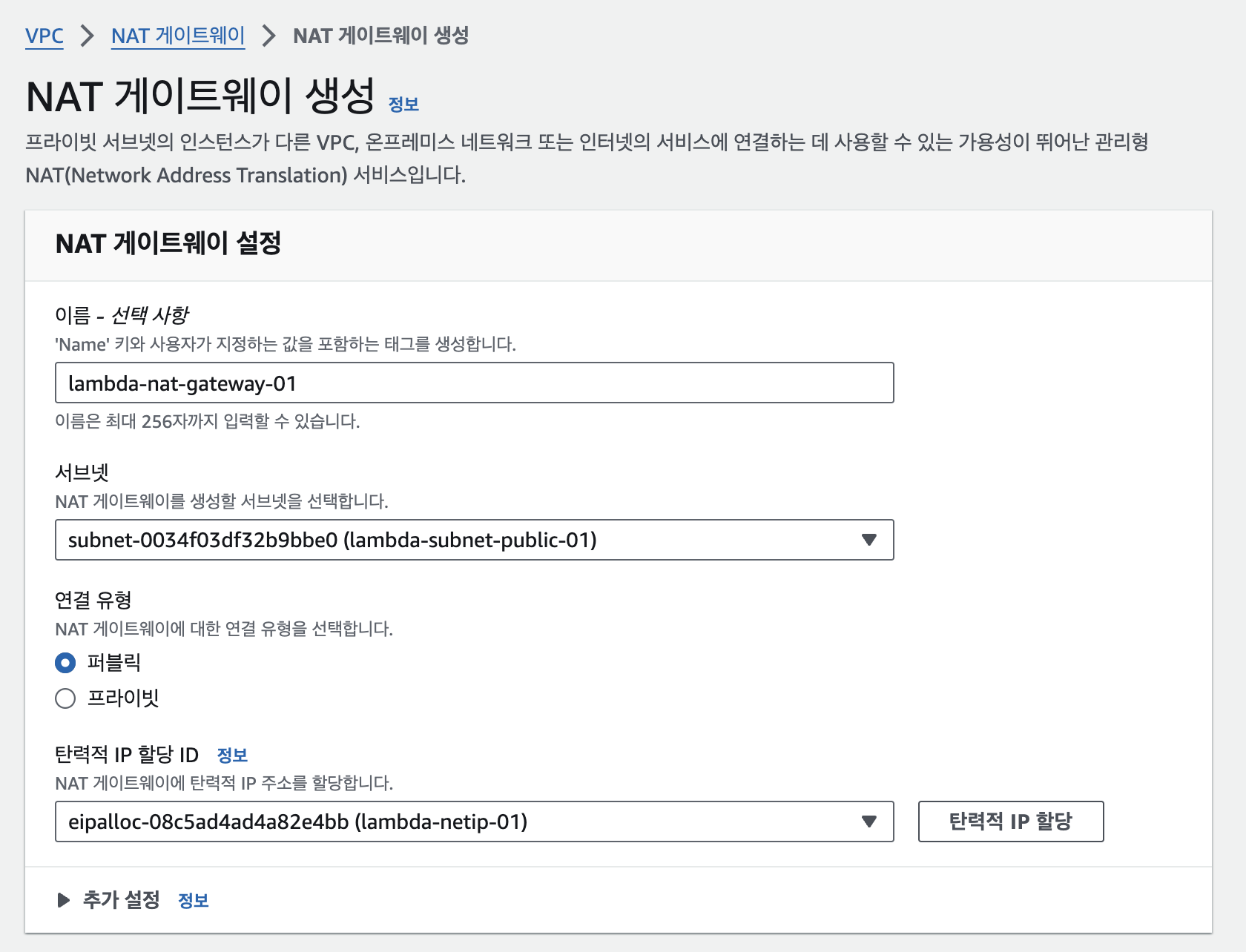

NAT 게이트웨이 1

1. 서브넷은 생성한 lambda public subnet 1 을 선택

2. 연결 유형은 퍼블릭

3. 엘라스틱 IP 할당 ID의 경우 앞서 만든 첫 번째 엘라스틱 IP 주소를 선택

4. 생성




NAT 게이트웨이 2

1. 서브넷은 생성한 lambda public subnet 2 을 선택

2. 연결 유형은 퍼블릭

3. 엘라스틱 IP 할당 ID의 경우 앞서 만든 두 번째 엘라스틱 IP 주소를 선택

4. 생성

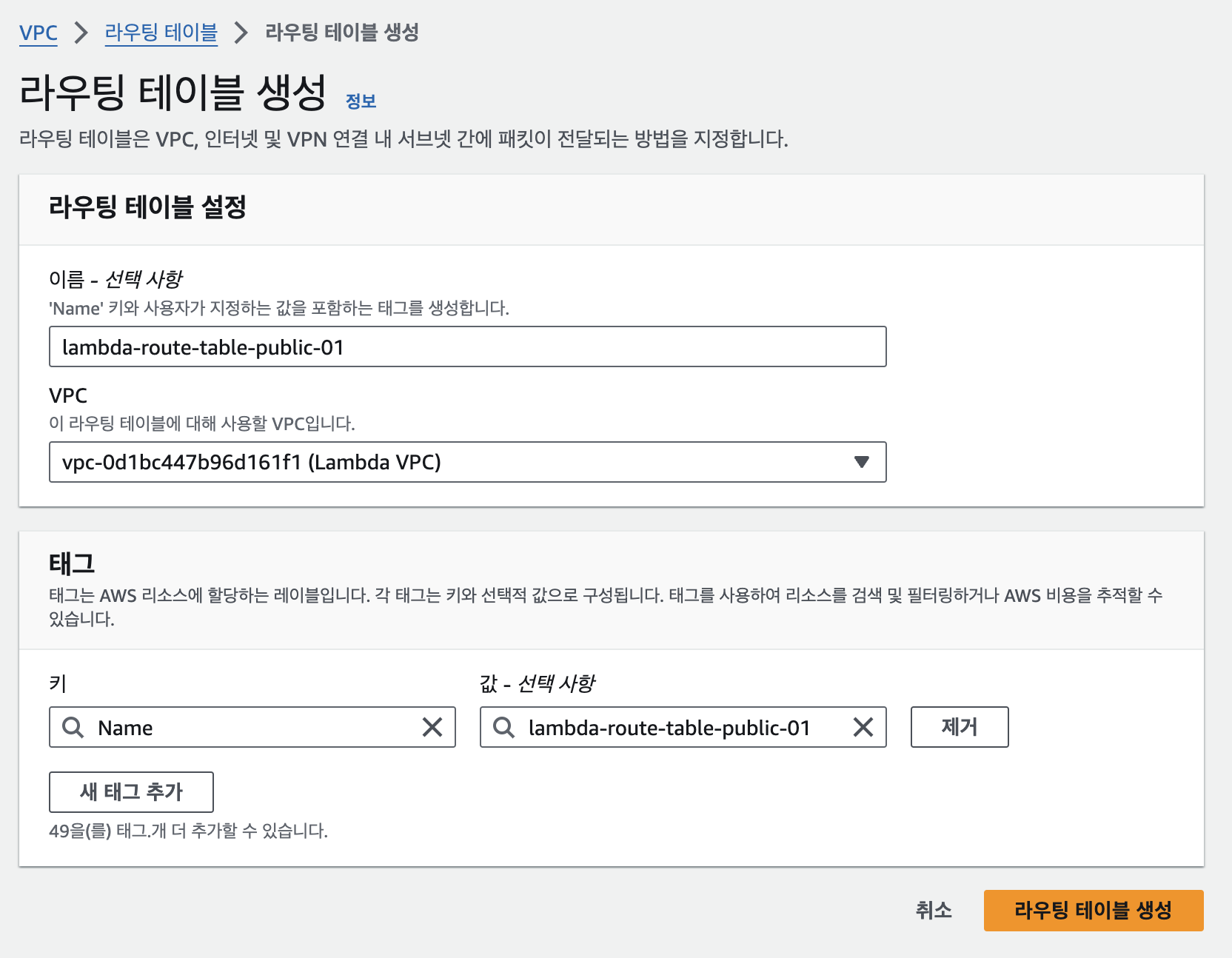

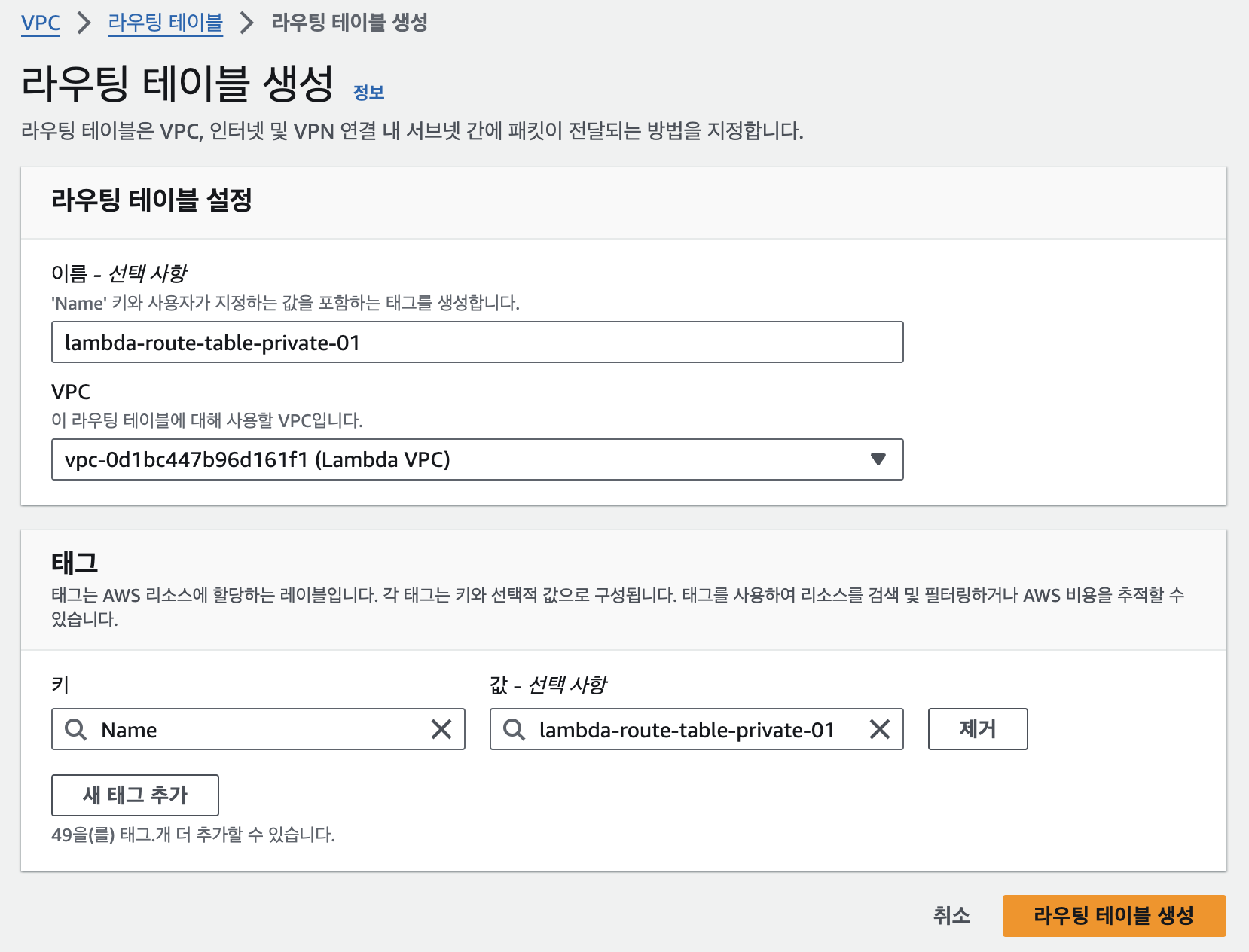

라우팅 테이블 생성

public 2개, private 2개 생성

public 1

VPC 는 Lambda VPC 선택

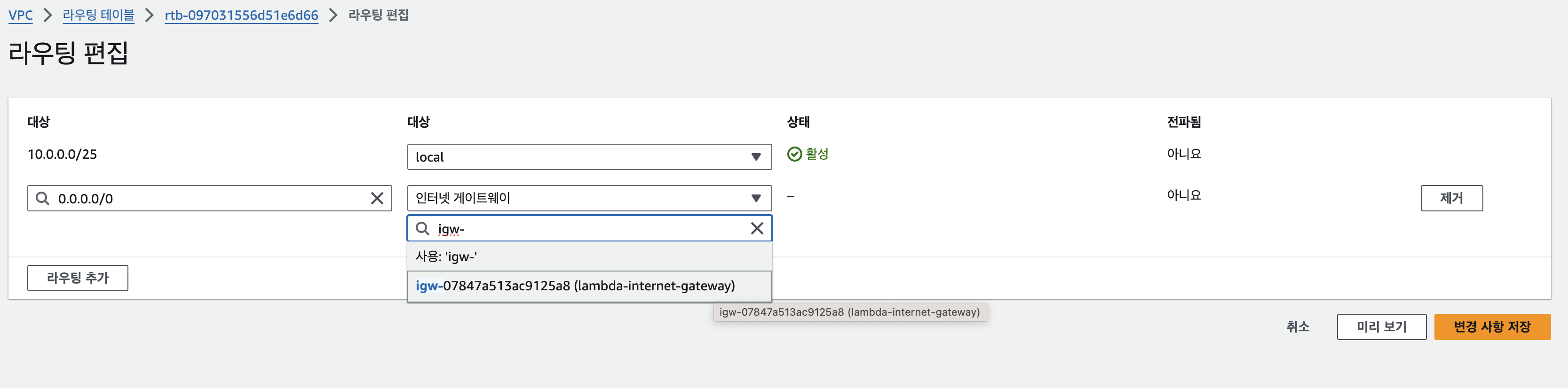

라우팅 편집 클릭 → 라우팅 추가

대상: 0.0.0.0/0 → 인터넷 게이트웨이 → 만들어둔 인터넷 게이트웨이 선택 → 변경사항 저장

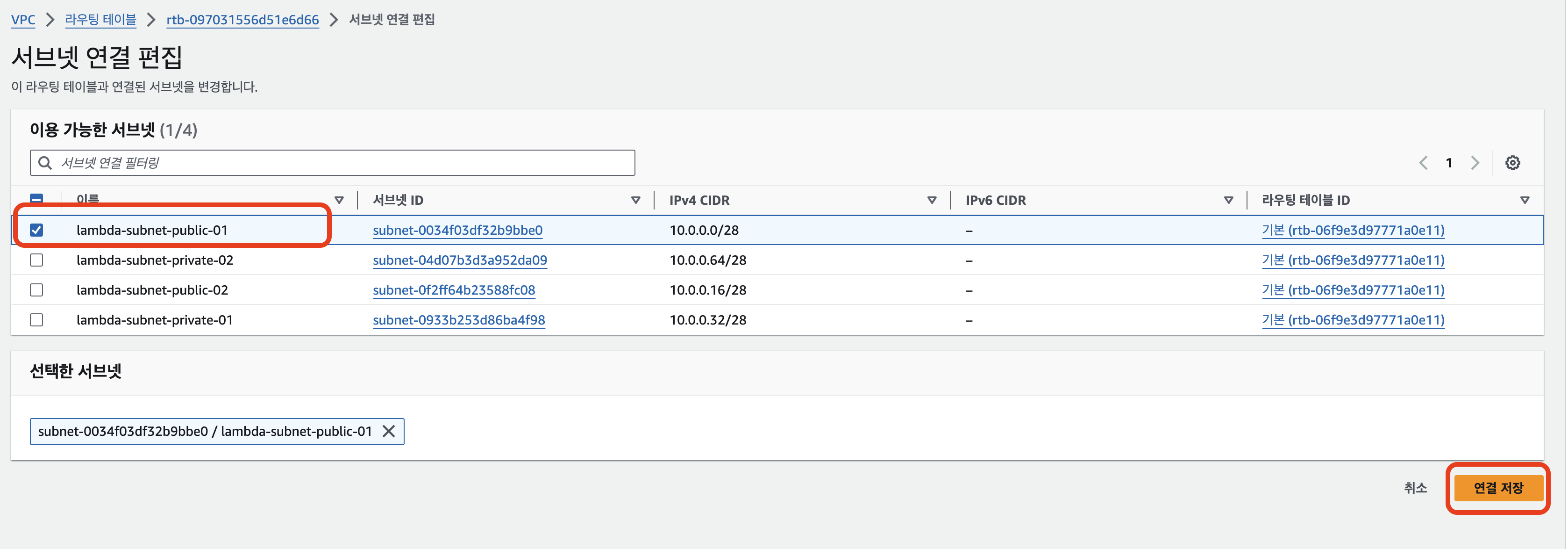

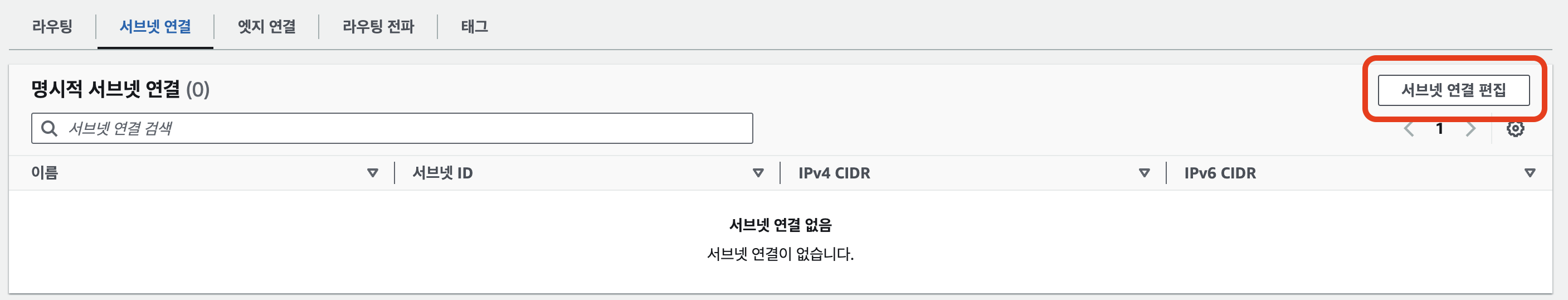

서브넷 연결 편집

public subnet 1번 선택 → 연결 저장

public 2

public 1번과 동일한 절차로 생성.

라우팅 편집

• 대상: 0.0.0.0/0 → 인터넷 게이트웨이 → 만들어둔 인터넷 게이트웨이 선택 → 변경사항 저장

서브넷 연결 편집

• public subnet 2번 선택 → 연결 저장

private 1

VPC 는 Lambda VPC 선택

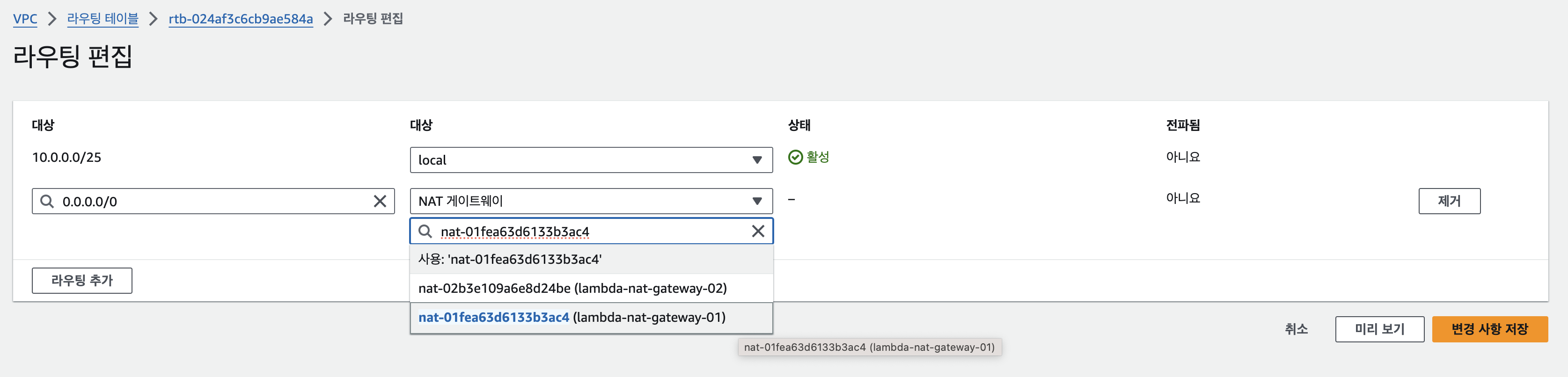

라우팅 편집 클릭 → 라우팅 추가

대상: 0.0.0.0/0 → NAT 게이트웨이 → nat gateway 1번 선택 → 변경사항 저장

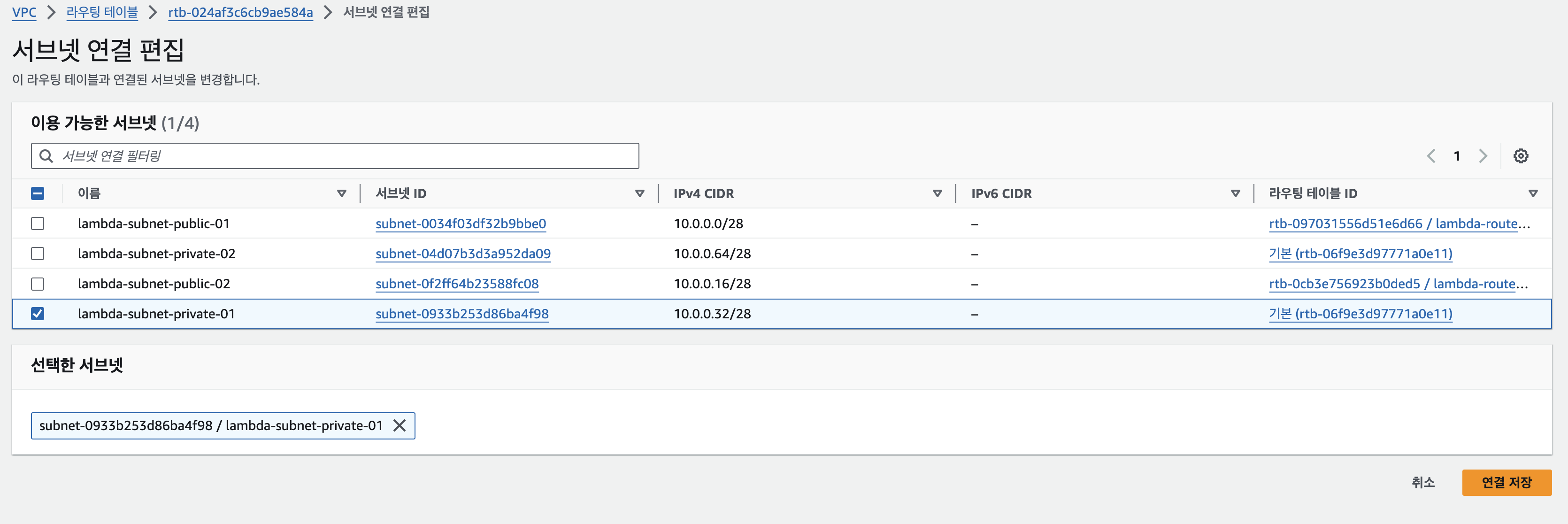

서브넷 연결 편집

private subnet 1번 선택 → 연결 저장

private 2

private 1번과 동일한 절차로 생성.

라우팅 편집

• 대상: 0.0.0.0/0 → NAT 게이트웨이 → nat gateway 2번 선택 → 변경사항 저장

서브넷 연결 편집

• private subnet 2번 선택 → 연결 저장

lambda VPC 설정

3편 에서 설정한 lambda(비디오 작업 완료)쪽에 VPC 설정이 필요하다.

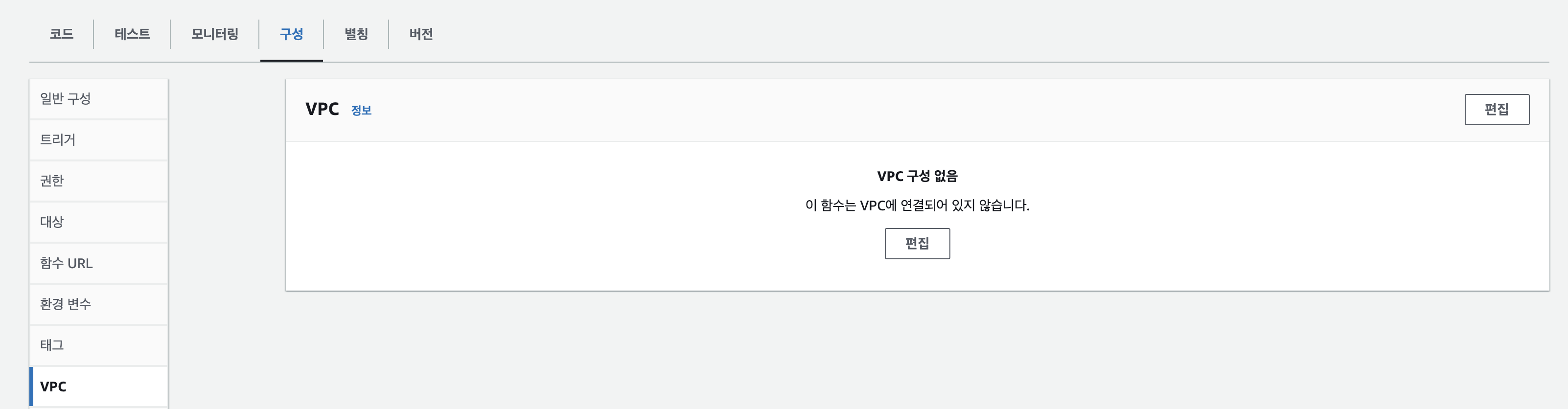

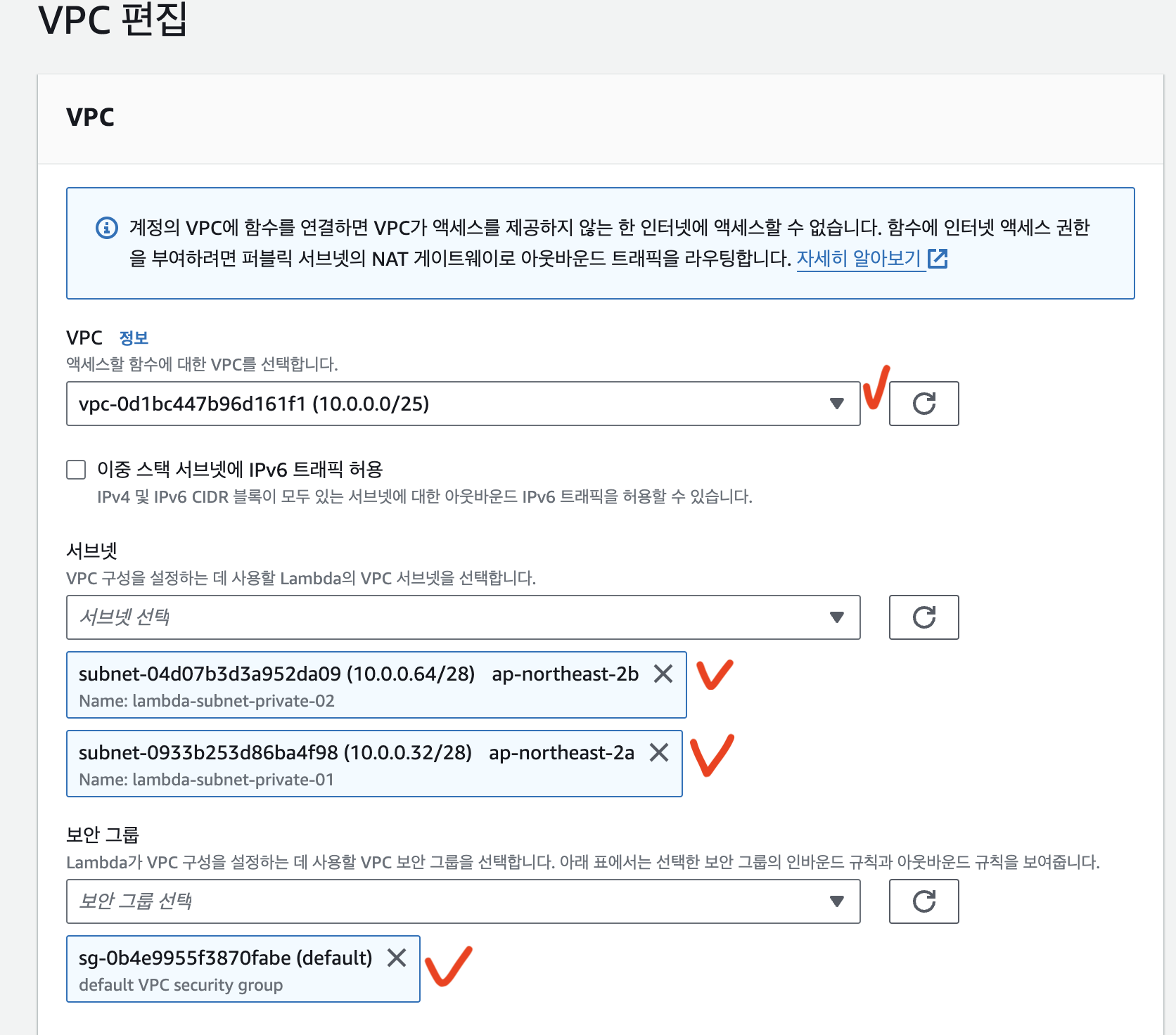

lambda(비디오 작업 완료쪽) → 구성 → VPC → 편집

VPC : VPC 설정 에서 만든 VPC 선택

서브넷 : VPC 설정에서 만든 private 서브넷 2개 선택

보안그룹 : default 선택

마치며

VPC 는 번거롭지만 보안상 외부 통신을 위해서는 진행하는 편이 좋습니다.

다음편에는 나머지 AWS 설정으로 eventbridge, cloudfront 등 나머지 설정을 진행할 예정입니다.

그 다음편에는 실전으로 실제로 클라이언트에서 동영상을 올리고, 동영상 변환 결과를 받아 보는 내용 위주로 작성할 예정입니다.
