SKT AI fellowship 3기 Cycling Hit 팀입니다! 벌써 마지막 포스팅을 올리게 되었네요. 색다른 방법으로 한국어 멀티모달 감정인식에 접근하였고 영어 멀티모달 감정인식 연구도 진행하였습니다. 이번 포스팅에서, 저희 팀의 구체적인 모델링을 공개하도록 하겠습니다! 재밌고 신기한 데모도 많이 준비했으니깐 기대해주세요.!

• 연구계획(1) 블로그 참조 : https://devocean.sk.com/blog/techBoardDetail.do?ID=163238
• 연구과정(2) 블로그 참조 : https://devocean.sk.com/blog/techBoardDetail.do?ID=163343

4 Emotion Class – Happy / Angry / Neutral / Sad

연구 초기에는 부정(Negative) / 중립 (Neutral) / 긍정 (Positive) 총 3가지 클래스에 대해서만 감정 인식 분류를 진행했었는데요. 중간 발표 이후에는, 행복(기쁨) / 분노(불안) / 슬픔(우울) / 중립 총 4가지 클래스에 대해서 감정 인식 분류를 진행하였습니다.

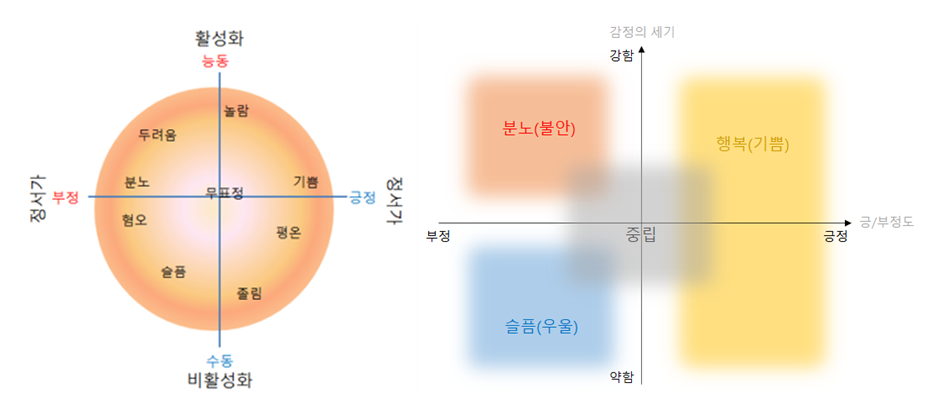

AI Hub 멀티 모달 영상 AI데이터셋에는 기쁨, 슬픔, 분노, 놀람, 공포, 경멸, 혐오, 중립에 관한 총 8종의 감정 라벨링이 있는데요. 이 중에서 최종적으로 4가지 클래스를 선택한 이유는 인간이 선천적으로 느끼는 “기본 정서 (Basic Emotion)”를 가장 뚜렷하게 구분 지어 나타내기 때문입니다. 러셀이 제시한 러셀 모델은 인간의 선천적인 정서를 정규화하는데, 아래 왼쪽 그림과 같이 활성화 축과 정서가 축을 통해서 기본적인 감정을 평면모형에 나타내고 있습니다.

실제로 감정은 세분화하면 끝없이 세분화되고, 서로 다른 감정 간의 경계가 모호한 것들이 많습니다. 저희가 선택한 4가지 클래스에서, 행복(기쁨)은 제1 사분면과 제4사분 면에 걸쳐있고, 분노와 슬픔은 각각 제2 사분면과 제3사분 면에 나타납니다. 또한 중립 클래스의 경우, 원점 주변에 분포됩니다. 이처럼 해당 4가지 클래스는 확실히 구분됨과 동시에, 평면 전체에 걸쳐서 모든 감정을 아우르기 때문에 적절한 클래스 조합이라고 생각됩니다.

Proposed Model

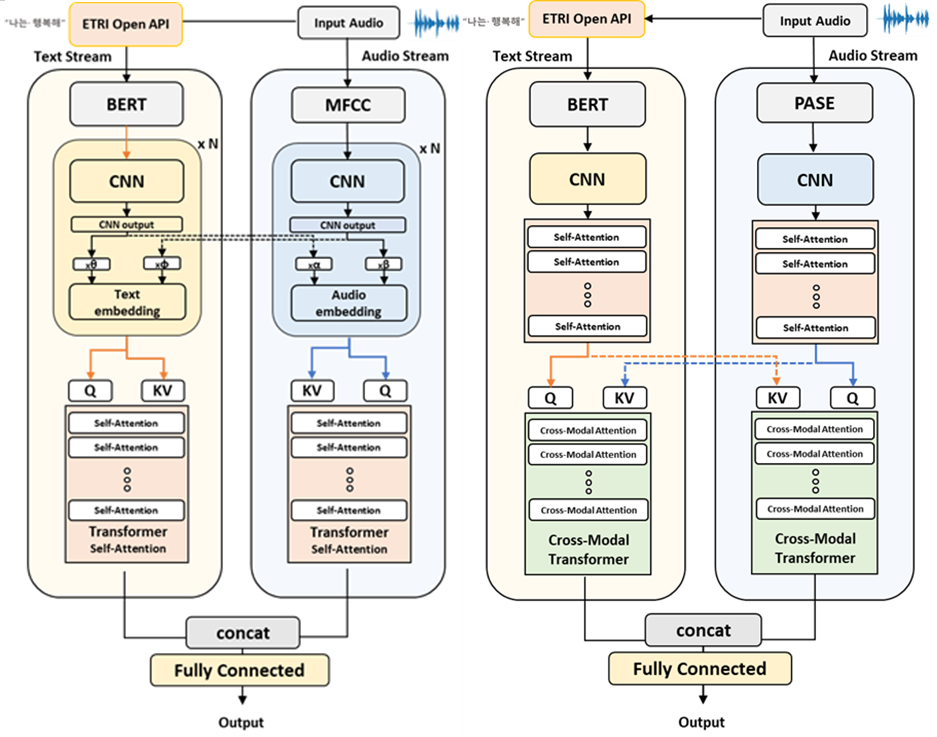

저희는 트랜스포머 기반의 멀티 모달 모델을 구성하였습니다. 저희가 참고한 Khare, S. Parthasarathy and S. Sundaram, "Self-Supervised Learning with Cross-Modal Transformers for Emotion Recognition," 2021 IEEE Spoken Language Technology Workshop (SLT), 2021. 논문 이외에도 다른 멀티 모달 태스크에서 Cross-Modal Transformer가 많이 사용되는 것을 확인할 수 있으며 해당 부분은 저희 모델에서도 핵심 부분이 되겠습니다.

KoBERT와 PASE를 통해서 텍스트와 음성 특징을 추출한 후, CNN를 거쳐서 두 모달리티의 차원을 맞춰주게 됩니다. 이후 두 모달리티는 각각 Self-Attention를 거치게 되는데, 이를 통해 텍스트 문장 내의 각 단어 간의 연관성 정보와 음원 내 각 시간 프레임 간의 연관성 정보를 기대할 수 있습니다. 시간 프레임별로 각각 감정을 예측하는 것이 아니라 음원 또는 텍스트 전체를 보고 하나의 최종 결괏값을 출력하기 때문에 해당 부분은 매우 중요하다고 판단됩니다. 같은 단어라도 다른 어떤 단어랑 조합이 되냐에 따라서 감정 상태가 달리 판단됩니다. 예를 들어서 “웃으면 행복해”에서 “행복”은 “웃으면”과 함께 강한 긍정을 보이지만, “포기하면 행복해”에서 “포기”를 해야 “행복”할 것이라는 내용은 긍정보다는 부정적인 감정을 나타냅니다.

Self-Attention을 통과한 두 모달리티는 각각 Cross-Modal Transformer의 Query, Key/Value로 활용이 되며 두 모달리티 간의 연관성 정보를 얻게 됩니다. 마지막으로 두 Cross-Modal Transformer의 Output를 Concat하여 Fully-Connected Layer를 통해서 최종 예측값을 출력합니다.

이외에도, Multi Task Learning에서 주로 사용되는 Parameter Sharing 기법을 기반으로 한 모델 네트워크를 구성해보았습니다. CNN를 인코더 부분으로 활용하는데, CNN Block을 통과할 때마다 두 모달리티 임베딩 간에 Parameter Sharing을 적용하여 특징을 공유하게 되며 연관성 정보를 획득합니다. 이후, CNN 인코더의 Output은 각각 Self-Attention Layer를 통과한 이후, Concat하여 최종 예측값을 출력합니다. Parameter Sharing을 사용한 방식이 Cross-Modal Transformer를 사용한 방식보다는 성능이 약간 떨어졌지만, 멀티모달 태스크에는 생소한 기법을 적용했다는 것에 큰 의의를 두고 있습니다.

Regression Task

일반적으로 감정인식 분야에서는 감정 클래스 (행복, 분노, 중립, 슬픔 등)를 레이블로 사용하는 Classification Task를 다룹니다. 저희는 감정 Valence (긍·부정도)와 Arousal (적극성 세기) 값을 레이블로 사용하여 감정인식 문제를 Regression Task 관점에서 해결하는 시도를 하였습니다. 멀티모달 영상 AI 데이터셋에서 제공하는 1부터 10까지의 정수 Valence 및 Arousal 메타데이터를 타깃값으로 사용하였고. Mean Squared Error Loss를 적용하였습니다.

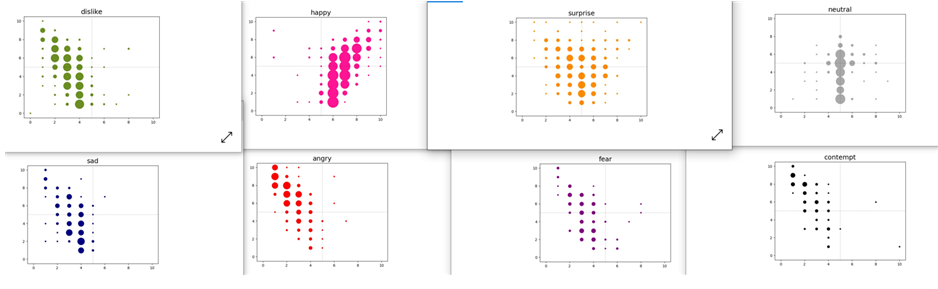

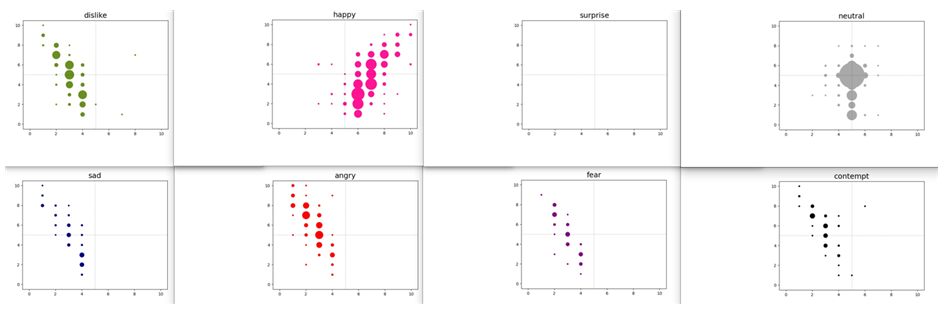

앞에서 소개한 러셀이 제시한 감정 모델에서 x축과 y축은 각각 Valence와 Arousal을 나타냅니다. 아래 그림은 멀티모달 영상 AI 데이터셋에서 감정 클래스별로 데이터의 Target Valence 및 Arousal 값을 평면에 나타낸 것입니다. 실제로 Happy 데이터는 1, 4 사분면에 Clustering이 형성되었으며, Angry, Sad 등의 부정적인 감정은 2, 3 사분면에 Clustering 된 것을 확인할 수 있습니다. 또한, Neutral의 경우는 원점에 Clustering 되었으며, Surprise의 경우 평면 전체에 걸쳐서 분포되어 있습니다. Regression Task에서 학습한 모델의 Output 결과를 평면에 Mapping 했을 때 Target과 비슷한 Clustering을 보이는 것을 목표로 연구를 진행하였습니다.

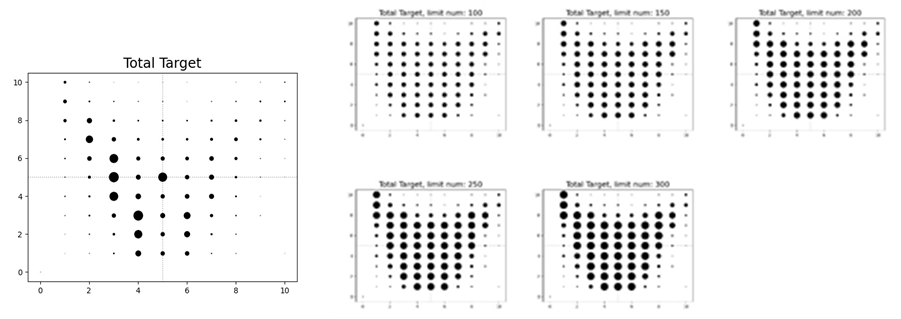

왼쪽 아래 그림과 같이 멀티모달 영상 AI 데이터셋 8만여 개의 [valence, arousal] 수는 포인트별로 Unbalance 합니다. 이를 모두 학습에 사용하는 경우, 다수의 데이터가 존재하는 포인트에 치중되는 학습을 하므로 각 포인트에 대한 데이터 수에 제한을 두는 방식으로 Data Balance를 맞추었습니다. 포인트별 Data Limit 수는 100, 200, 300, 500, 1000으로 설정하여 실험을 진행하였으며, Data Limit를 크게 잡을수록 좋은 성능을 얻었습니다. 즉, 학습에 사용되는 데이터 수가 많을수록 Regression 모델의 성능이 높아졌습니다.

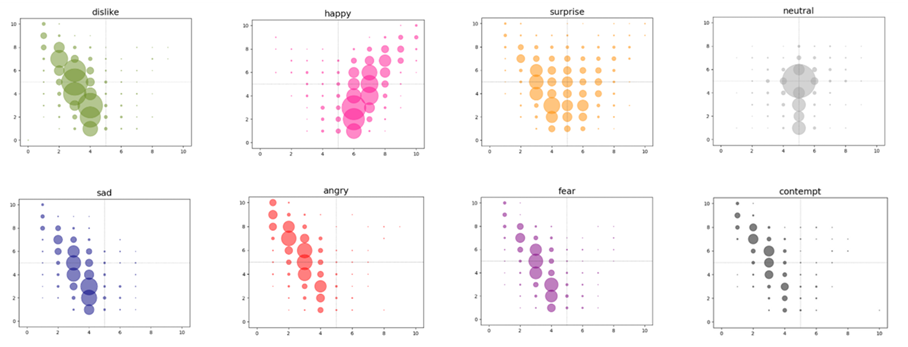

Regression 모델이 예측한 Validation Data의 Arousal과 Valence 값을 Mapping 해보면 아래 그림과 같이 감정 클래스별로 Clustering 된 것을 확인할 수 있습니다. 러셀 모델 및 타겟 분포도와 비교하였을 때 비슷한 성향을 보이므로 정성적으로 좋은 성능을 증명하였다고 볼 수 있습니다.

아래 그림은 Classification Task에서 모델이 예측한 감정 클래스별로 해당 데이터의 Target Valence/Arousal 값을 Mapping 한 것입니다. 이 또한, 각 감정 클래스별로 Clustering 된 것을 확인할 수 있습니다. (Reminder: Surprise 클래스는 Classification Task에서 사용하지 않았습니다.)

Regression 모델의 성능을 정성적으로 증명하였으니, 정량적으로도 확인할 필요가 있겠죠? 정량적인 결과는 아래와 같이 정리하였습니다. 모델의 Output과 Target의 차이가 각각 1, 2, 3 이하면 맞았다고 간주하고 정확도를 계산해보았습니다. Arousal보다는 Valence에 대한 정확도가 비교적 높았으며, 학습 데이터의 수를 많이 사용할수록 성능이 향상되었습니다.

Valence Accuracy

Arousal Accuracy

English Benchmark - IEMOCAP

중간 발표 이후에 저희는 모델의 성능을 보다 General 한 Benchmark로 다른 여러 연구와 비교해보고자, 영문 발화에 관한 감정인식 연구도 진행하였습니다.

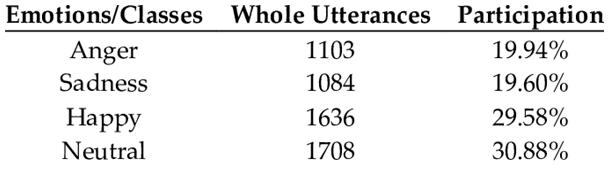

우선, 사용 Dataset 에 대한 설명을 먼저 드리겠습니다. 영문 감정인식에 주로 사용되는 Dataset 은 IEMOCAP (The Interactive Emotional Dyadic Motion Capture Database)로, 12시간 분량의 발화를 비디오, 음성, Motion Capture of Face, Text Transcriptions 형태로 제공합니다. 이 중에서 저희는 연구 목적에 맞게 음성 데이터와 텍스트 스크립트를 사용하였습니다. 원본 Dataset 은 8개의 클래스에 대한 데이터가 포함되어 있지만, 앞서 저희가 정한 주요 감정 [Angry, Happy, Sad, Neutral]에 대하여 4가지 클래스 Classification으로 학습을 진행하였습니다. 실제로, 이전에 IEMOCAP를 사용한 대부분의 연구는 해당 4가지 클래스만을 사용하여 진행하였습니다. Train 및 Test Dataset 구성도 다른 연구들이 주로 사용한 방식을 그대로 적용하여 4290 Train Utterances와 1241 Test Utterances를 사용하였습니다. Class 별 Dataset 구성은 아래와 같습니다.

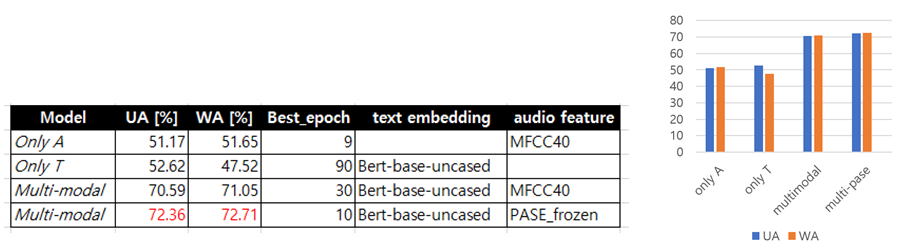

이제 저희가 구현한 모델의 IEMOCAP 데이터셋에 대한 최종 성능을 보여드리겠습니다. 이제 저희가 구현한 모델의 IEMOCAP 데이터셋에 대한 최종 성능을 보여드리겠습니다. Multimodal 모델 기준, PASE Feature를 사용했을 때 Unweighted Accuracy (UA) 72.36%, Weighted Accuracy (WA) 72.71%로 가장 좋은 성능을 보였습니다. 저희가 확인한 IEMOCAP Speech Emotion Recognition 논문들의 UA 성능이 주로 70% 후반대인 것을 보아, 어느 정도 Decent 한 성능이라고 볼 수 있을 것 같습니다.

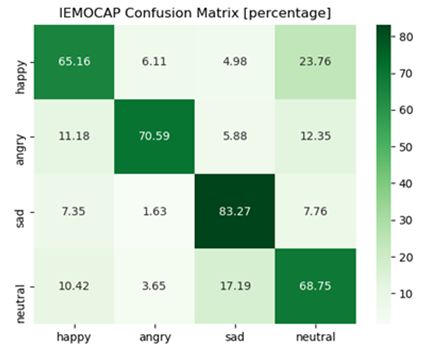

각 클래스에 대한 Confusion Matrix 는 아래와 같습니다.

한국어 감정인식 모델로부터 영어 감정인식 모델을 구현할 때, Text Sentence Embedding을 뽑는 Model만 Ko-BERT에서 Pre-trained 영문 Bert로 교체하였는데, 이 모듈을 Roberta 등 다양한 Text Embedding 추출 모듈을 시도해보면 성능을 고도화할 수 있지 않을까 생각합니다.

Demo Video

이번에는 저희가 3가지 데모를 준비해보았습니다.

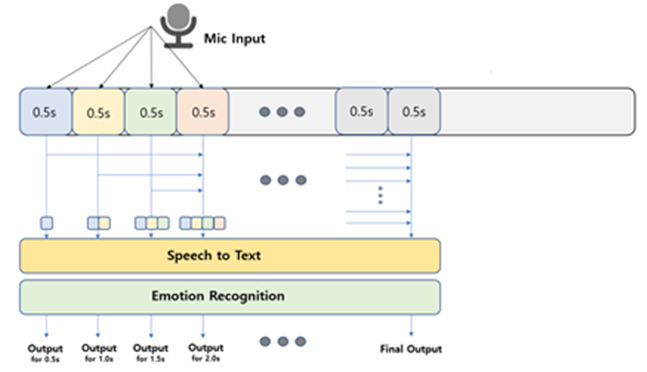

첫째는, 한국어를 활용한 긍·부정도 Classification 모델입니다. 아래 그림은 저희의 준실시간 데모 시스템을 나타낸 그림인데, 정해진 길이 (그림에는 0.5sec으로 되어있지만 실제로는 1sec 단위로 진행했습니다) 만큼 새로운 입력 데이터를 받아서 STT 및 감정인식을 진행합니다.

데모는 1초마다 실시간 입력을 누적해서 inference 하는 방식으로 진행되기 때문에, 감정 결과가 중간에 바뀔 수 있습니다. 아래 데모는 “힘들었지만 보람차다”와 “피곤하지만 행복해” 처럼 문자 내용에 ‘반전’이 있는 경우입니다.

https://youtu.be/DlG_1ZhXQ-Y

2차 포스팅에서는 저희가 멀티모달 감정인식 데모만 보여드렸었는데요. 이번에는 Multi-modal, Text-only, Audio-only 모델에 관한 결과를 동시에 나타내어 보았습니다. 아래 데모를 통해 유니모달에서는 틀렸지만, 멀티모달에서는 맞추는 경우를 확인해보세요!

https://youtu.be/vs0SLv-LoCI

두 번째 데모는 한국어 Regression 모델입니다. 모델의 valence 및 arousal 값을 평면상에 찍는 형태로 데모를 진행했습니다. 행복(기쁨), 분노, 슬픔을 오가면서 연기를 펼치는데, 평면에 찍히는 좌표를 주의해주세요!

https://youtu.be/fYtxyYs5nvs

https://youtu.be/oIbcmRHdy_c

세 번째는, 영어를 활용한 4가지 감정 클래스 Classification 모델입니다. 부족한 발음은 귀엽게 봐주세요.....ㅎ

https://youtu.be/gQlZ0Pdivl8

https://youtu.be/CzTZgZCyPzo

https://youtu.be/2a156iE6rYk
