Argo workflow 는 workflow pipeline 을 구성하기 편리한 도구입니다. 경우에 따라 작업이 순차적으로 진행되어야 할 때, 병렬로 진행해야 할 때, 의존성을 가지고 어떤 작업이 끝나야만 다음 작업을 진행할 때등이 있을 수 있는데 이를 쉽게 yaml 로 정의하여 실행할 수 있습니다.

각각의 task 는 컨테이너로 실행됩니다. 정확히는 kubernetes 의 pod 단위로 실행되었는데 최신 버전에서는 이를 pod 내의 container 단위로 할 수 있습니다.

사용의 편리성 때문인지 kubeflow 에서는 ML pipeline 으로 Argo Workflow 를 사용합니다. yaml 을 바로 쓰는 것은 아니고 python 라이브러리를 제공하여 프로그래머블하게 작성할 수 있습니다. 이번에는 Workflow 를 설치해 보도록 하겠습니다.

3.0 버전 이상은 아직 사용해 보지 않았고 helm-chart 로 새롭게 제공되는 부분이 있어 이전의 2.x 버전과의 설치 방법이 다릅니다. 그래서 2.12.4 버전을 기준으로 작성하였습니다.

(참고) https://github.com/argoproj/argo-workflows/tree/master/manifests

Install yaml 생성

kustomize 로 설치할 install.yaml 을 생성합니다.

git repository 도 변경되었네요. 아무튼 관리가 프로젝트별로 될 수 있도록 명확하게 정리를 했네요.

$ ~/ahnsk/argo-workflow
$ git clone https://github.com/argoproj/argo-workflows.git
$ cd argo-workflows
$ git checkout release-2.12.4
$ cd manifests

$ curl -s "https://raw.githubusercontent.com/\
kubernetes-sigs/kustomize/master/hack/install_kustomize.sh"  | bash

$ ./kustomize build ./cluster-install > my-install.yaml

생성된 yaml 파일로 kubernetes 에 설치합니다.

$ kubectl create ns argo
$ kubectl create -f my-install.yaml -n argo

mysql 사용으로 configmap 변경

Argo Workflow 2.x 버전은 인증이 따로 없습니다. 아마도 3.0 에서 큰 변경 중에 하나가 인증부분이라 할 수 있겠습니다. 인증이 없음에도 db 를 사용할 수 있습니다. 이는 단순히 workflow 실행에 대한 아카이빙을 저장하기 위한 사용합니다.

DB 를 사용하기 위해 configmap 부분을 db 사용으로 변경합니다.

$ vi my-configmap.yaml
---
apiVersion: v1
kind: ConfigMap
metadata:
  name: workflow-controller-configmap
  namespace: argo
data:
  metricsConfig: |
    disableLegacy: true
    enabled: true
    path: /metrics
    port: 9090
  persistence: |
    connectionPool:
      maxIdleConns: 100
      maxOpenConns: 0
      connMaxLifetime: 0s
    mysql:
      host: mysql
      port: 3306
      database: argo
      tableName: argo_workflows
      userNameSecret:
        name: argo-mysql-config
        key: username
      passwordSecret:
        name: argo-mysql-config
        key: password
---
apiVersion: v1
kind: Secret
metadata:
  labels:
    app: mysql
  name: argo-mysql-config
stringData:
  password: password
  username: mysql
type: Opaque



$ kubectl apply -f my-configmap.yaml -n argo

mysql 설치

여기서는 mysql 을 HA 로 설치하지 않습니다. argo workflow 테스트를 위해 단일 pod 로 간단히 설치를 합니다.

$ vi my-mysql.yaml
---
apiVersion: apps/v1
kind: Deployment
metadata:
  labels:
    app: mysql
  name: mysql
spec:
  selector:
    matchLabels:
      app: mysql
  template:
    metadata:
      labels:
        app: mysql
      name: mysql
    spec:
      containers:
      - env:
        - name: MYSQL_USER
          value: mysql
        - name: MYSQL_PASSWORD
          value: password
        - name: MYSQL_DATABASE
          value: argo
        - name: MYSQL_RANDOM_ROOT_PASSWORD
          value: "yes"
        image: mysql:8
        name: main
        ports:
        - containerPort: 3306
        readinessProbe:
          exec:
            command:
            - mysql
            - -u
            - mysql
            - -ppassword
            - argo
            - -e
            - SELECT 1
          initialDelaySeconds: 15
          timeoutSeconds: 2
      nodeSelector:
        kubernetes.io/os: linux
---
apiVersion: v1
kind: Service
metadata:
  labels:
    app: mysql
  name: mysql
spec:
  ports:
  - port: 3306
    protocol: TCP
    targetPort: 3306
  selector:
    app: mysql



$ kubectl apply -f my-mysql.yaml -n argo

workflow 서버 설정 변경

mysql 이 설치 되었으니 workflow 서버를 mysql 사용으로 변경합니다. 특별한 내용은 없고 앞에서 생성한 configmap을 사용하게 변경하는 작업입니다.

$ vi my-workflow-controller.yaml
---
apiVersion: apps/v1
kind: Deployment
metadata:
  name: workflow-controller
spec:
  selector:
    matchLabels:
      app: workflow-controller
  template:
    metadata:
      labels:
        app: workflow-controller
    spec:
      containers:
      - args:
        - --configmap
        - workflow-controller-configmap
        - --executor-image
        - argoproj/argoexec:v2.12.4
        - --namespaced
        command:
        - workflow-controller
        image: argoproj/workflow-controller:v2.12.4
        livenessProbe:
          httpGet:
            path: /metrics
            port: metrics
          initialDelaySeconds: 30
          periodSeconds: 30
        name: workflow-controller
        ports:
        - containerPort: 9090
          name: metrics
      nodeSelector:
        kubernetes.io/os: linux
      securityContext:
        runAsNonRoot: true
      serviceAccountName: argo


$ kubectl delete -f my-workflow-controller.yaml -n argo
$ kubectl apply -f my-workflow-controller.yaml -n argo

Service expose

서버에 NodePort 로 접속할 수 있게 Service 타입을 변경합니다.

$ vi my-argo-server.yaml
---
apiVersion: v1
kind: Service
metadata:
  name: argo-server
spec:
  ports:
  - name: web
    port: 2746
    targetPort: 2746
    nodePort: 30004
  type: NodePort
  selector:
    app: argo-server


$ kubectl apply -f my-argo-server.yaml -n argo

$ kubectl get svc -n argo
NAME                          TYPE        CLUSTER-IP      EXTERNAL-IP   PORT(S)                       AGE
argo-server                   NodePort    10.233.56.81            2746:30004/TCP                108d

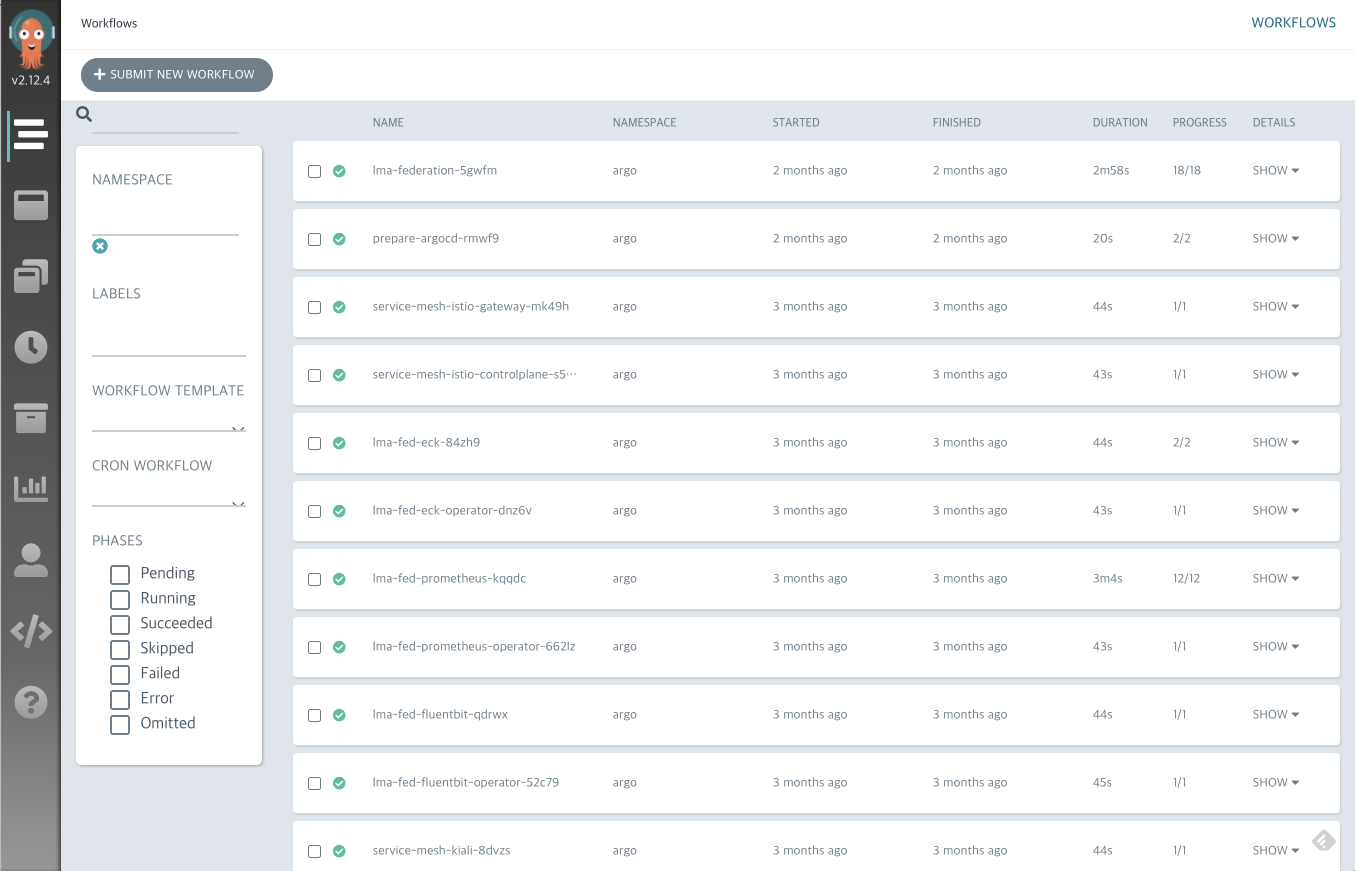

브라우저를 통해 접속하면 아래와 같은 화면을 볼 수 있습니다.

아래 화면은 workflow 가 실행된 결과 화면으로 동일한 작업을 클릭 한 번으로 실행할 수 있습니다. 다음은 워크 플로우를 만드는 방법에 대해서 살펴보겠습니다.
