Client Side Load Balancer

클라이언트 사이드 로드 밸런서에 대해서는 이전에 잠시 이야기 했었습니다.

로드 밸런서는 들어오는 요청을 특정 라우팅 정책에 따라 대상 서버로 분배 해 주는 역할을 합니다.

이번 과정에서 우리는 Ribbon 을 이용할 것입니다. 참고로 Ribbon 은 로드밸런서 정책을 RoundRobin 방색으로 순처작으로 라우팅 됩니다.

클라이언트 사이드 로드밸런서 사용하기.

우리가 사용할 클라이언트 사이드 로드밸런서는 Education Service 에 등록하여 사용합니다.

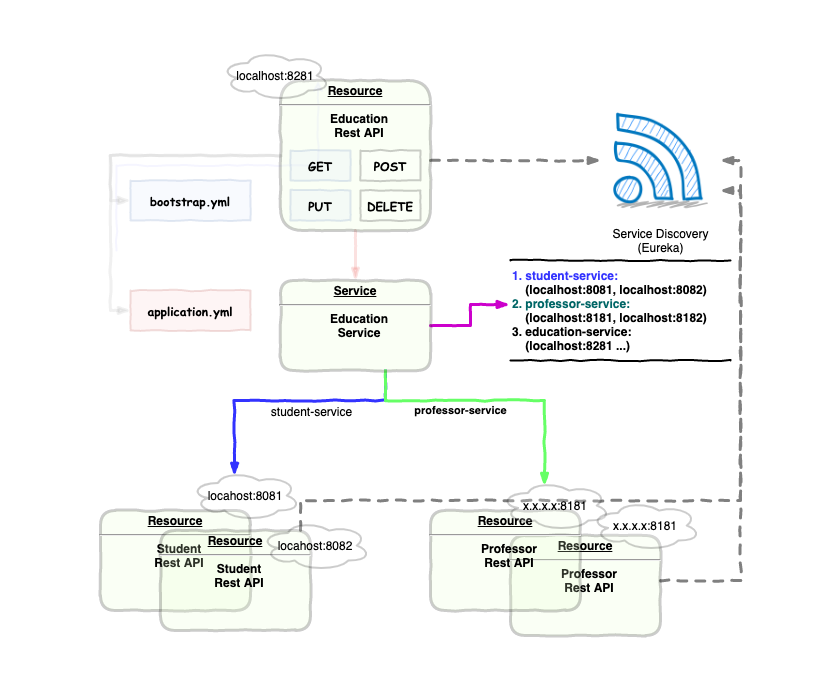

위 그림으로 보면 eudcation service 에서 유레카에 서비스 정보들을 획득하고, 요청이 들어오면 Student service 로 갈지 professor service 로 갈지 결정하여 라우팅 합니다.

Ribbon 설정하기.

package com.eunkong.eschool.educationservice.config;

import org.springframework.cloud.client.loadbalancer.LoadBalanced;
import org.springframework.context.annotation.Bean;
import org.springframework.context.annotation.Configuration;
import org.springframework.web.client.RestTemplate;

@Configuration
public class ApiConfig {

    @Bean
    @LoadBalanced
    public RestTemplate restTemplate() {
        RestTemplate restTemplate = new RestTemplate();
        return restTemplate;
    }
}

Ribbon 설정은 RestTemplate 에 @LoadBalanced 를 설정해주면 Client Side Load Balancer 로 동작하게 됩니다.

참고) 위에서 등록한 RestTemplate 은 Ribbon 용으로 사용하는 것입니다. 우리 서비스 이외에 외부 서비스를 호출한다면 RestTemplate 를 추가적으로 빈을 생성하여 등록해서 사용해야합니다.

서비스 호출하기

설정이 완료 되었으면 실제 사용은 다음과 같이 수행 합니다.

...
    private List findProfessorsBySubjectName(String subjectName) {

        UriComponents uri = UriComponentsBuilder.newInstance()
                .scheme("http")
//                .host(professorHost)
//                .port(professorPort)
                .host("professor-service")
                .path("/professors/subjects/{subjectName}")
                .build()
                .expand(subjectName)
                .encode();

        ResponseEntity> exchange = restTemplate.exchange(uri.toUriString(), HttpMethod.GET, null, new ParameterizedTypeReference>() {
        });

        List body = exchange.getBody();

        return body;
    }
...

보시는 바와 같이 이제 properties 를 통해서 host와 port 를 로드하는 방식은 필요 없게 되었습니다.

host("professor-serivce") 와 같이 작업을 하면 Ribbon 이 서비스로 라우팅을 진행해 주게 됩니다.

서버를 올리고 결과 확인해보기.

이제 education-service 를 실행하고, 테스트를 한번 해 보겠습니다.

###
GET http://localhost:8281/educations/subjects/Math

결과를 보면 잘 나오네요.

GET http://localhost:8281/educations/subjects/Math

HTTP/1.1 200
Content-Type: application/json
Transfer-Encoding: chunked
Date: Wed, 13 May 2020 06:37:00 GMT
Keep-Alive: timeout=60
Connection: keep-alive

{
  "subjectName": "Math",
  "professors": [
    {
      "id": 3,
      "name": "Alibaba",
      "major": "Math",
      "joinedAt": "2020-05-13T15:10:53.380035"
    }
  ],
  "students": [
    {
      "id": 2,
      "name": "ManDo",
      "major": "Math",
      "enteranceAt": "2020-05-13T14:46:14.695366"
    }
  ]
}

Response code: 200; Time: 1921ms; Content length: 213 bytes

지금까지 리본을 통해서 작업을 해 보았습니다.

Ribbon 서비스 안정화 시키기

현재 작업 과정만으로 student-service 3개 서비스중 2개를 갑자기 중지하면 어떤일이 벌어질까요?

이런 일은 일반적으로 서비스 배포 때에도 많이 발생합니다.

GET http://localhost:8281/educations/subjects/Math

HTTP/1.1 500
Content-Type: application/json
Transfer-Encoding: chunked
Date: Wed, 13 May 2020 06:38:45 GMT
Connection: close

{
  "timestamp": "2020-05-13T06:38:45.675+0000",
  "status": 500,
  "error": "Internal Server Error",
  "message": "I/O error on GET request for \"http://student-service/students/subjects/Math\": Connection refused; nested exception is java.net.ConnectException: Connection refused",
  "path": "/educations/subjects/Math"
}

Response code: 500; Time: 313ms; Content length: 302 bytes

위와 같은 결과가 나타납니다.

이런경우 education-service 가 eureka 로 부터 새로 제거된 student-service 목록을 받아오지 못한다면 계속해서 발생됩니다.

client side loadbalancer 가 eureka 에 접속해서 새로운 요청 정보를 가져가면 그때 다음과 같이 정상 서비스가 가능하게 됩니다.

일정 시간이후로 정상 기동 확인

GET http://localhost:8281/educations/subjects/Math

HTTP/1.1 200
Content-Type: application/json
Transfer-Encoding: chunked
Date: Wed, 13 May 2020 06:38:56 GMT
Keep-Alive: timeout=60
Connection: keep-alive

{
  "subjectName": "Math",
  "professors": [
    {
      "id": 3,
      "name": "Alibaba",
      "major": "Math",
      "joinedAt": "2020-05-13T15:10:58.622349"
    }
  ],
  "students": [
    {
      "id": 2,
      "name": "ManDo",
      "major": "Math",
      "enteranceAt": "2020-05-13T14:36:21.705983"
    }
  ]
}

Response code: 200; Time: 1165ms; Content length: 213 bytes

Ribbon Retry 설정하기.

ribbon 은 이러한 이슈를 해결하기 위해서 retry 정책을 가지고 있고, 요청이 실패하면 다른 서버로 다시 수 회 재시도를 할 수 있습니다.

retryable 의존성 추가하기.

retry 를 수행하기 위해서는 재시도를 위한 의존성을 아래와 같이 추가해 줍니다.


			org.springframework.retry
			spring-retry
			1.2.5.RELEASE


ribbon retry policy 적용하기.

education-service 에서 application.properties 에 아래와 같이 추가해 줍니다.

# Ribbon Config
# Eureka 사용여부
ribbon.eureka.enabled=true

# Max number of retries on the same server (excluding the first try)
# 동일한 서버로 리트라이를 수행할 최대 횟수 (첫번째 시도는 제외)
ribbon.MaxAutoRetries=2

# Max number of next servers to retry (excluding the first server)
# 다음 서버들로 리트라이를 수행할 최대 횟수 (첫번째 서버는 제외)
ribbon.MaxAutoRetriesNextServer=2

# Whether all operations can be retried for this client
# 현재 클라이런트에서 모든 오퍼레이션에 리트라이 되도록 적용할지 여부, true이면 동작하며, 이때에는 POST 요청처럼 멱등성이 있는 케이스는 서버에 이미 요청이 들어가 있으면 오동작 하게 된다.
ribbon.OkToRetryOnAllOperations=true

# Interval to refresh the server list from the source
# 소스(유레카)로 부터 서버 리스트를 갱신하는 주기
ribbon.ServerListRefreshInterval=2000

# Connect timeout used by Apache HttpClient
# 커넥션 타임아웃
ribbon.ConnectTimeout=3000

# Read timeout used by Apache HttpClient
# 리드 타임아웃
ribbon.ReadTimeout=3000

# Initial list of servers, can be changed via Archaius dynamic property at runtime
# Eureka 를 사용하지 않을때 정적으로 서버 목록을 등록할 수 있다.
#ribbon.listOfServers=www.microsoft.com:80,www.yahoo.com:80,www.google.com:80

위와 같이 수행하고 다시 테스트를 수행합니다.

• student-service 를 모두 기동합니다.
• education-service 를 기동하고, 과목 이름으로 교수, 학생 정보를 가져오는 쿼리를 보내 봅니다.
• 이후 student-service 를 동시에 2대 내리고, 다시 쿼리를 보내보면, 정상으로 응답이 오는 것을 확인할 수 있습니다.

지금까지 Ribbon 을 이용하여 Client Side LoadBalance 를 구현해 보았습니다.

이제는 서버가 수평으로 확장되어도, 배포를 해도 이슈 없이 동작하는 것을 알 수 있습니다.

점점더 MSA 에 다가가는 것을 확인할 수 있네요.
